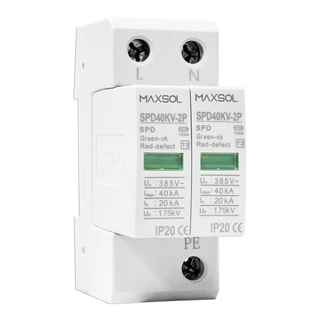

Μοντέλο: SPD40KV-2P

Βιομηχανικό προστατευτικό υπέρτασης ράγας DIN 20–40kA

Προστατευτικό υπέρτασης ράγας DIN με ονομαστικό ρεύμα εκφόρτισης 20kA, μέγιστο 40kA, Uc 385V, ένδειξη βλάβης και επαφές απομακρυσμένης σηματοδότησης.

Βασικά χαρακτηριστικά

Προστατευτικό τροφοδοσίας από υπερτάσεις/κεραυνούς 20-40KA
Μέγιστη συνεχής τάση λειτουργίας AC Uc:385V
Ονομαστικό ρεύμα εκφόρτισης (8/20μS) In: 20KA
Μέγιστο ρεύμα εκφόρτισης (8/20μS) Imax:40KA
Χρόνος απόκρισης tA:≤25nS
Επίπεδο προστασίας: IP20
Εύρος θερμοκρασίας Tu: -40°C...+80°C
Πλάτος εγκατάστασης: 2mods
Υποστήριγμα εγκατάστασης: 35mmDIN
Χαρακτηριστικά ακροδεκτών Un/ln. Καλωδίωση ακροδέκτη απομακρυσμένου σήματος: AC:250V/0.5A, DC:250V/0.1A, 125V/0.2A, 75V/0.5A

Αποστολή ερωτήματος μέσω emailsales@maxsol-tech.com

Τεχνικά φυλλάδιαΛήψη Προβολή

Προδιαγραφές

Μοντέλο: SPD40KV-2P
Ονομαστική τάση εργασίας AC (Un): 230V / 50Hz
Μέγιστη συνεχής τάση λειτουργίας (Uc): 385V
Ονομαστικό ρεύμα εκκένωσης (8/20 μs) (In): 20 kA
Μέγιστο ρεύμα εκκένωσης (8/20 μs) (Imax): 40 kA
Επίπεδο προστασίας τάσης (Up): ≤ 1.75 kV
Χρόνος απόκρισης (tA): ≤ 25 ns
Εφεδρική ασφάλεια: 160 A
Ικανότητα βραχυκυκλώματος: 25 kA / 50 Hz
Εύρος θερμοκρασίας λειτουργίας: -40℃ ~ +80℃
Μέθοδος καλωδίωσης εγκατάστασης: Παράλληλη σύνδεση
Προδιαγραφή καλωδίου: Πολύκλωνος αγωγός 16 mm²
Κατάσταση λειτουργίας / ένδειξη βλάβης: Πράσινο / Κόκκινο
Υλικό περιβλήματος: Βραδύκαυστο πλαστικό PBT (κόκκινο, προαιρετικά γκρι), UL94-V0
Πλάτος εγκατάστασης: 2 στοιχεία (2P)
Υποστήριγμα εγκατάστασης: Ράγα DIN 35 mm
Επίπεδο προστασίας: IP20

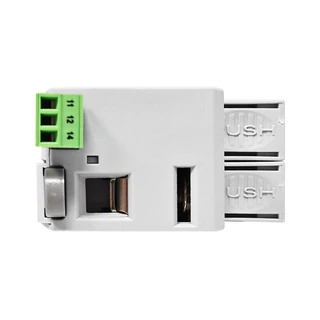

Τύπος απομακρυσμένης επαφής: Μεταγωγική επαφή
Επιδόσεις τερματικού: Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A
Καλωδίωση ακροδεκτών απομακρυσμένου σήματος: Μέγ. καλώδιο 1.5 mm² μονόκλωνο ή πολύκλωνο
