Μοντέλο: CS12060 (120W60AH12.8V)

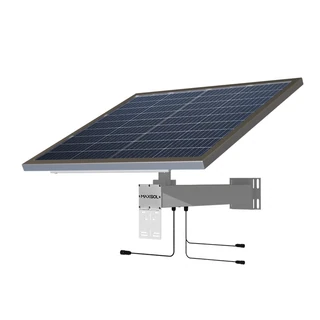

Ηλιακή τροφοδοσία CCTV 120W με μπαταρία 60Ah LiFePO4

Βιομηχανικό σύστημα ηλιακής τροφοδοσίας 120W με μπαταρία LiFePO4 768Wh και MPPT. Κατάλληλο για αυτόνομες εγκαταστάσεις CCTV και IoT, με υποστήριξη RS485.

Βασικά χαρακτηριστικά

Λύση ηλιακής τροφοδοσίας CCTV 120W60AH 768WH
Ηλιακό πάνελ: μονοκρυσταλλικό πάνελ πυριτίου 120W
Μπαταρία LiFePO4 60Ah/12,8V, συνολική ενέργεια 768Wh
Ηλιακός ελεγκτής MPPT με 3 εξόδους DC12V
Βάση στήριξης για ηλιακό πάνελ και μπαταρία
Άλλα εξαρτήματα: Βάση μπαταρίας, βίδες, καλώδιο συνεχούς ρεύματος κ. λπ.
Προαιρετική επιλογή: RS485

Αποστολή ερωτήματος μέσω emailsales@maxsol-tech.com

Τεχνικά φυλλάδιαΛήψη Προβολή

Προδιαγραφές

Προδιαγραφές φωτοβολταϊκού πάνελ

Μοντέλο: CS12060 (120W60AH12.8V)
Ενθυλάκωση φωτοβολταϊκού πλαισίου: Σκληρυμένο γυαλί/EVA/φωτοβολταϊκή κυψέλη/οπίσθιο φύλλο EVA
Κρυσταλλική δομή πυριτίου: Μονοκρυσταλλικό πυρίτιο
Χαρακτηριστικά κρυσταλλικού πυριτίου: Υψηλή απόδοση μετατροπής υπό έντονη ηλιακή ακτινοβολία
Διαστάσεις και αριθμός κυψελών: 210*70/36
Μέγιστη ισχύς εξόδου: 120W
Μέγιστη τάση λειτουργίας: 20.52V
Μέγιστο ρεύμα λειτουργίας: 6.18A
Τάση ανοικτού κυκλώματος: 24.9V
Ρεύμα βραχυκυκλώματος: 6.5A
Ανοχή: 3%
Μέγιστη τάση ανοικτού κυκλώματος συστήματος: 1000V

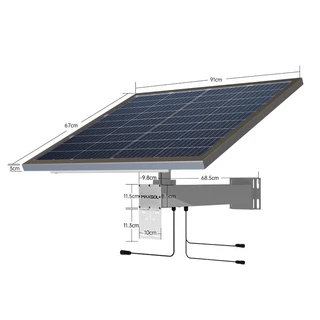

Διαστάσεις φωτοβολταϊκού πάνελ: 910mm*670mm*30mm
Εύρος θερμοκρασίας λειτουργίας: -40~85℃
Σχετική υγρασία: <90%
Πάχος πλαισίου: 0.88MM
Πλαίσιο: Ανοδιωμένο κράμα αλουμινίου

Προδιαγραφή μπαταρίας

Λύσεις

MPPT ( αλγόριθμος εντοπισμού μέγιστης ισχύος εισόδου), έξοδος σταθερής τάσης,

Χωρητικότητα μπαταρίας

12.8V/60AH (768WH)

Ένδειξη φόρτισης

Δείκτης κατάστασης LED

Διεπαφή εισόδου

Κυκλικό βύσμα σύνδεσης φωτοβολταϊκού πάνελ

Διεπαφή εξόδου

Τυπικό αρσενικό βύσμα DC διαμέτρου 5.5mm, 3 έξοδοι

Τάση εξόδου

12V±50mV

Ρεύμα εξόδου

≤3A±50mA (σύνολο τριών εξόδων)

Αξιοποίηση εκφόρτισης

≤90%

Θερμοκρασία λειτουργίας

Φόρτιση: 0~60°C

Αποφόρτιση: -10~55°C (ακρίβεια: ±1°C)

Προστασία υπερέντασης

>4A (προστασία υπερέντασης μετά από 3 δευτερόλεπτα, αναβοσβήνει η πράσινη ένδειξη)

Προστασία από υπερφόρτιση και βαθιά εκφόρτιση

Προστασία βαθιάς εκφόρτισης: <10V;

Προστασία υπερφόρτισης: >14.6V (ακρίβεια: ±0.1V)

Προστασία βραχυκυκλώματος εξόδου

Η πράσινη ένδειξη αναβοσβήνει και παραμένει αναμμένη μόλις αποκατασταθεί το βραχυκύκλωμα

Επικοινωνία RS-485

Ισχύς εξόδου, τάση, ρεύμα και άλλες πληροφορίες ανάλογα με τις ανάγκες του πελάτη

Λειτουργία θέρμανσης μπαταριών

Όταν είναι διαθέσιμη η φωτοβολταϊκή είσοδος, η θέρμανση ξεκινά όταν η θερμοκρασία είναι κάτω των 0°C, και σταματά όταν η θερμοκρασία ανεβαίνει στους 8°C

Ισχύς θέρμανσης

Μέγιστο 15W

Θερμοκρασία αποθήκευσης

-20~35℃

Διαστάσεις θήκης μπαταρίας

650mm*98mm*82mm

Χωρητικότητα προϊόντος

20%-30%

Υλικό μπαταρίας

Μπαταρία φωσφορικού σιδήρου λιθίου/LifePO4

Διάρκεια ζωής και φόρτισης της μπαταρίας

Αυτονομία μπαταρίας με απενεργοποιημένο εξοπλισμό: 2 χρόνια (μετά την απενεργοποίηση η συστοιχία δεν παρέχει έξοδο· η απώλεια οφείλεται στην αυτοεκφόρτιση των κυψελών, περίπου 3%–5% τον μήνα)
Αυτονομία μπαταρίας με ενεργοποιημένο εξοπλισμό: Περίπου 25 ημέρες (κανονική θερμοκρασία, χωρίς φορτίο)
Αυτονομία μπαταρίας υπό φορτίο: Ο πραγματικός χρόνος λειτουργίας εξαρτάται από το συνδεδεμένο φορτίο, τη χωρητικότητα της μπαταρίας και τις συνθήκες λειτουργίας. Ενδεικτικά, ο χρόνος λειτουργίας του συστήματος μπορεί να εκτιμηθεί διαιρώντας την αξιοποιήσιμη χωρητικότητα της μπαταρίας (Wh) με τη συνολική ισχύ του φορτίου (W), με την προϋπόθεση ότι δεν υπάρχει ηλιακή φόρτιση.
Χρόνος επαναφόρτισης (0~100% ισχύς): Περίπου 2–3 ημέρες υπό τυπικές συνθήκες ηλιοφάνειας (4–5 ώρες αιχμής ηλιακής ακτινοβολίας ανά ημέρα, κανονική θερμοκρασία). Ο πραγματικός χρόνος φόρτισης μπορεί να διαφέρει ανάλογα με την ένταση της ηλιακής ακτινοβολίας, την απόδοση του συστήματος και την κατανάλωση ισχύος.

Πλήρες πακέτο

Μέγεθος

920*730*225MM

Βάρος (με βάση στήριξης και παρελκόμενα)

19.95KG

Περιεχόμενο

1* Ηλιακός πίνακας

1* Θήκη μπαταρίας (μέσα με μπαταρία) με συνδετήρες εξόδου συνεχούς ρεύματος

1 × στήριγμα για ηλιακό πάνελ και κιβώτιο μπαταρίας

1 × βάση σχήματος U για εγκατάσταση σε ιστό

1* Πακέτο βιδών
