Ηλιακή τροφοδοσία εξωτερικού χώρου για επιτήρηση IP και ασύρματο CPE
Εκτός δικτύου. Αυτόνομο. Επεκτάσιμο.
Ο ολοκληρωμένος κόμβος ασφάλειας με ηλιακή τροφοδοσία για
κρίσιμες απομακρυσμένες υποδομές.
Πλαίσιο εφαρμογής της λύσης
Σε απομακρυσμένες γεωργικές εκτάσεις, δάση, ορυχεία, ποτάμια, εργοτάξια, συνοριακά σημεία και δρόμους χωρίς ηλεκτροδότηση και οπτικές ίνες, η εγκατάσταση καμερών επιτήρησης παρουσιάζει δύο βασικές δυσκολίες:

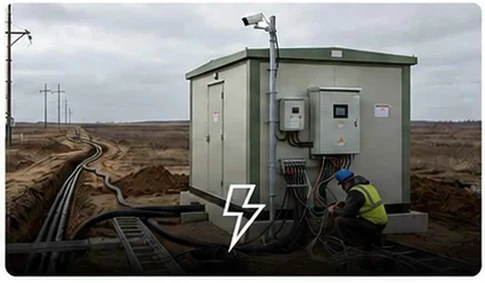

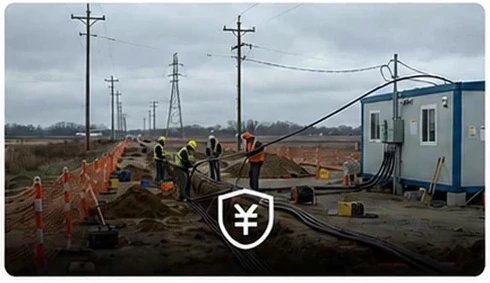

Δεν υπάρχει πρόσβαση στο ηλεκτρικό δίκτυο, η εγκατάσταση καλωδίωσης κοστίζει πολύ και η διαδικασία έγκρισης είναι σύνθετη.
Το βίντεο της κάμερας πρέπει να μεταδοθεί σε κέντρο παρακολούθησης σε μεγάλη

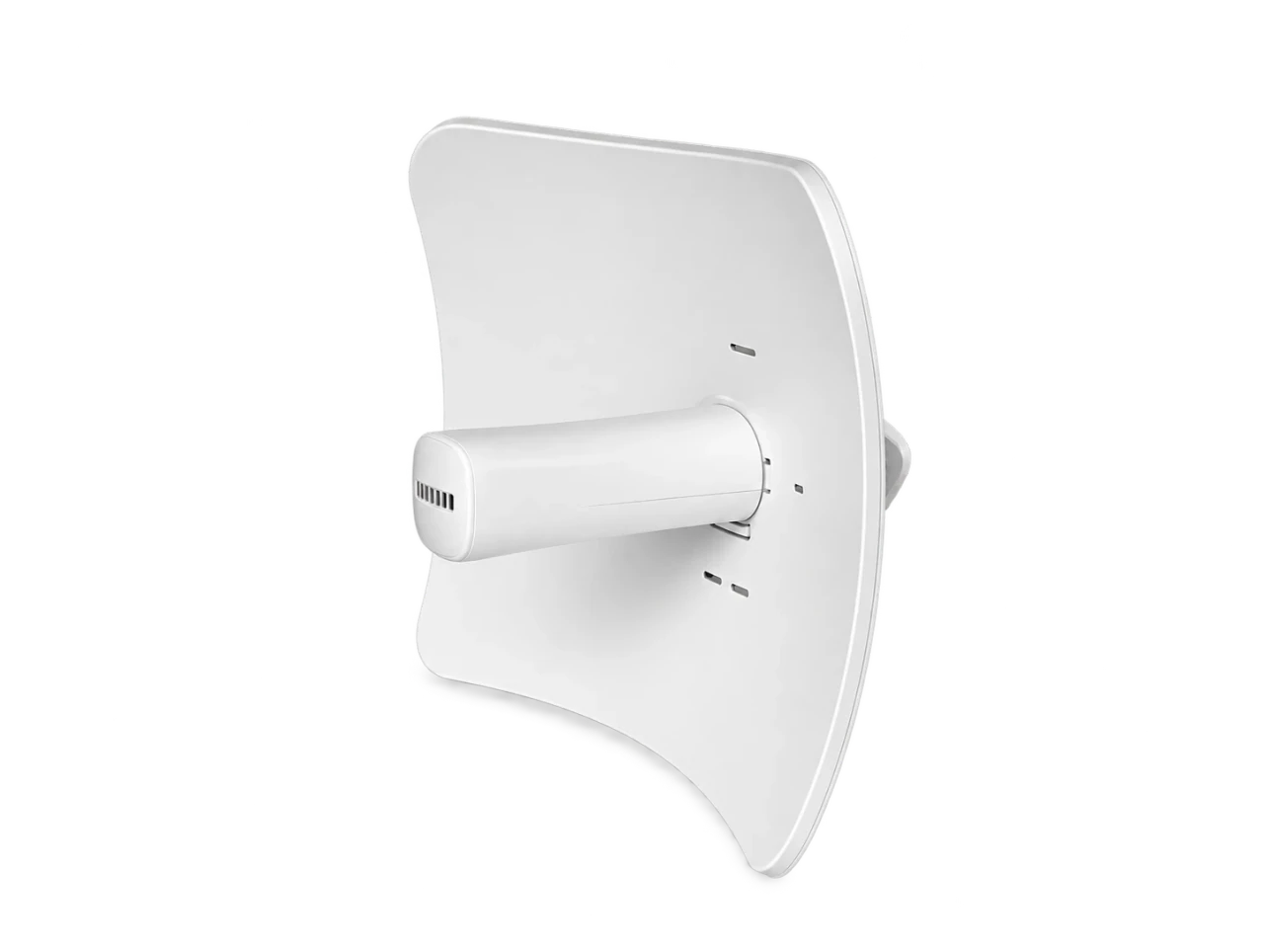

απόσταση. Απαιτείται ασύρματη γέφυρα CPE για μετάδοση σημείο προς σημείο.
Παραδοσιακά, πάνελ, μπαταρίες, ελεγκτές και στηρίγματα αγοράζονταν χωριστά, με αποτέλεσμα
τη σύνθετη καλωδίωση, τη χαμηλή στεγανότητα και την περιορισμένη συμβατότητα. Το ολοκληρωμένο σύστημα ηλιακής
τροφοδοσίας MAXSOL CS12060 καλύπτει ταυτόχρονα τις ανάγκες σταθερής ολοήμερης τροφοδοσίας της κάμερας IP και της ασύρματης γέφυρας CPE.
Υπολογισμός κατανάλωσης ισχύος εξοπλισμού πεδίου
Κατανάλωση ισχύος μίας συσκευής
Κατανάλωση σε κανονική λειτουργία: 2W - 5W
Συνολική κατανάλωση ισχύος του συστήματος
Συνολική κατανάλωση κατά την ταυτόχρονη λειτουργία με πλήρες φορτίο = μέγιστη ισχύς CPE 7W + μέγιστη ισχύς κάμερας IP 5W = 12W. Η μέση συνεχής κατανάλωση παραμένει περίπου στα 10W. Κατανάλωση για 24 ώρες αδιάλειπτης λειτουργίας: 10W × 24h = 240Wh (0,24 kWh/ημέρα).
Προτεινόμενη λύση: CS12060
Μονοκρυσταλλικό φωτοβολταϊκό πάνελ 120W + μπαταρία LiFePO4 60Ah (768Wh)
Έξοδος 12V DC / PoE 24V και 48V (μέσω εγχυτή PoE)
Τροφοδοτεί κάμερα IP και ασύρματο CPE όλο το εικοσιτετράωρο
Ενσωματωμένο MPPT και αδιάβροχος σχεδιασμός IP65
Ιδανικό για απομακρυσμένο CCTV και ασύρματη επιτήρηση

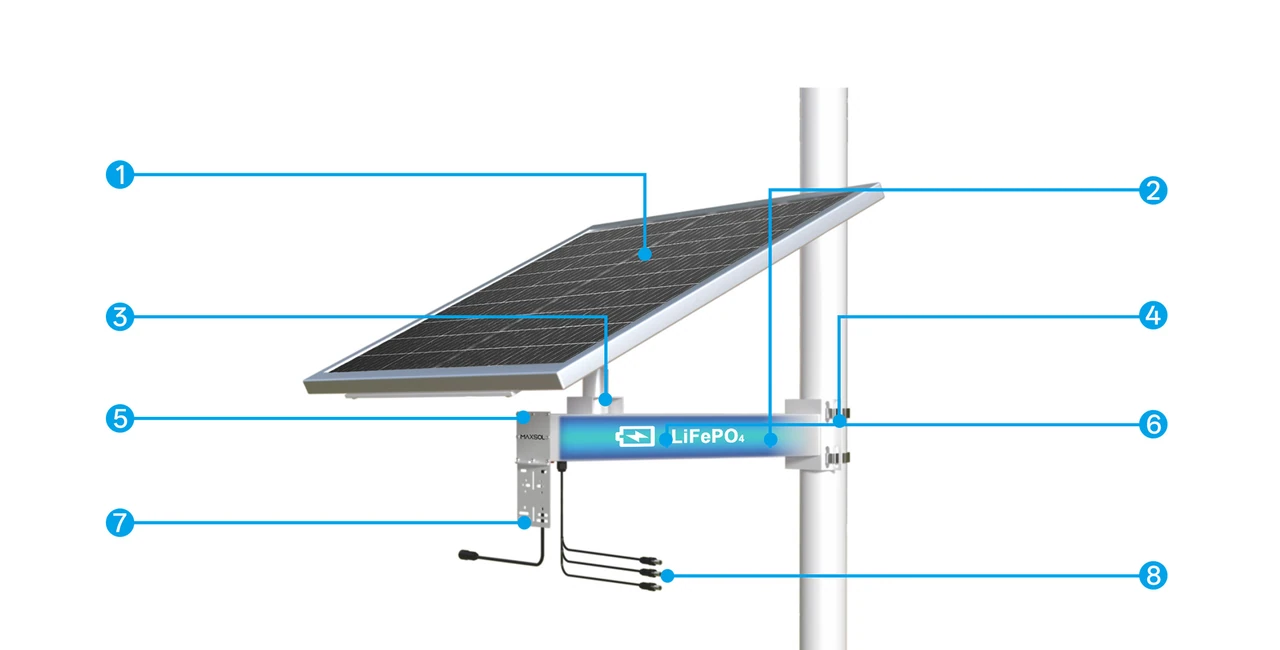

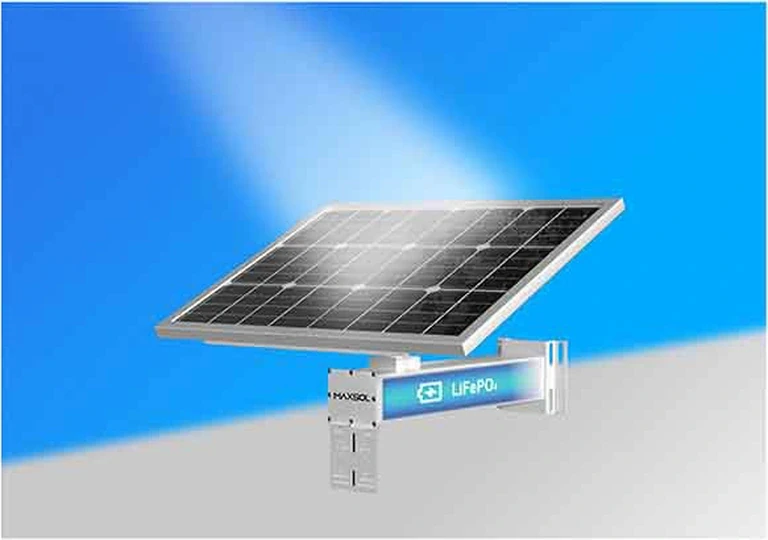

- Μονοκρυσταλλικό φωτοβολταϊκό πάνελ υψηλής απόδοσης κατηγορίας A
Διάρκεια ζωής άνω των 25 ετών · Απόδοση μετατροπής 21.6%
- Ο ελεγκτής MPPT αυξάνει την απόδοση φόρτισης
Βελτιστοποιεί την ηλιακή ενέργεια, μειώνει τις απώλειες και βελτιώνει την απόδοση φόρτισης κατά 20% σε σχέση με ελεγκτές PWM.
- Περιστρεφόμενη βάση φωτοβολταϊκού πάνελ
Περιστρέφεται κατά 360 μοίρες για εύκολη εγκατάσταση σε διαφορετικά περιβάλλοντα.
- Πολλαπλές επιλογές στερέωσης
Υποστηρίζει τοποθέτηση σε τοίχο ή ιστό για διαφορετικές εφαρμογές.

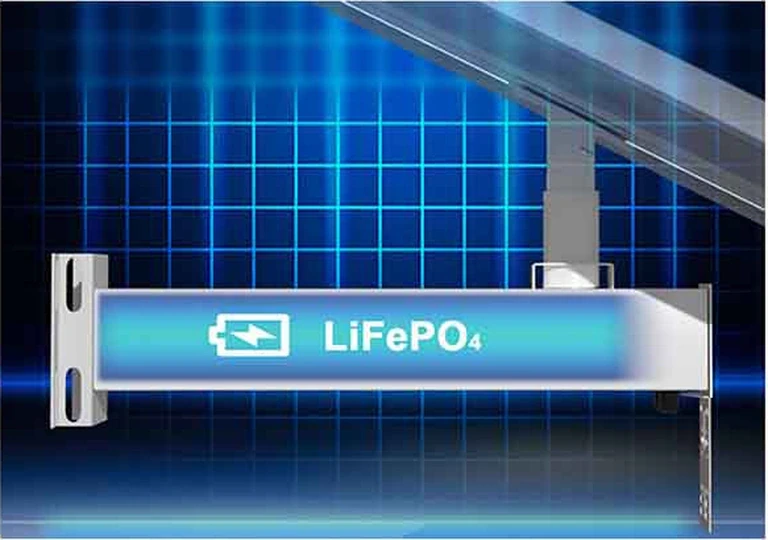

- Κιβώτιο μπαταρίας εξωτερικού χώρου IP65
Ανθεκτικό περίβλημα για ακραίες θερμοκρασίες και μεγαλύτερη διάρκεια ζωής.
- Μπαταρία LiFePO4 κατηγορίας A πλήρους χωρητικότητας
Μπαταρία φωσφορικού σιδήρου λιθίου κατηγορίας A+, με υψηλή ασφάλεια και αντοχή σε υψηλές και χαμηλές θερμοκρασίες.
- Πλάκα στερέωσης συσκευών
Επιτρέπει την εύκολη εγκατάσταση καμερών IP, δρομολογητών 4G και άλλων συσκευών.
- Έξοδος DC12V για κάμερες IP
Δυνατότητα προσαρμογής εξόδου 24V ή 48V DC για δρομολογητές 4G, εξωτερικά σημεία πρόσβασης, CPE, μεταγωγείς PoE και άλλα.
| Στοιχείο | Προδιαγραφές/υπολογισμός |
|---|---|
| Φωτοβολταϊκό πάνελ | Μονοκρυσταλλικό πάνελ 120W |
| Ώρες αιχμής ηλιοφάνειας | 5 ώρες |
| Απόδοση συστήματος | 60% |
| Ημερήσια ηλιακή παραγωγή | 120W x 5h x 60% = 360Wh/ημέρα |
| Χωρητικότητα μπαταρίας | Μπαταρία LiFePO4 60Ah (768Wh) |
| Φορτίο συστήματος | Κάμερα IP + ασύρματο CPE = 10W |
| Ημερήσια κατανάλωση ενέργειας | 10W x 24h = 240Wh/ημέρα |
| Εφεδρεία μπαταρίας | 768Wh ÷ 10W = 76,8 ώρες (θεωρητικό μέγιστο πριν από τις απώλειες) |
Παραδοχές του παραδείγματος: 5 ώρες ισοδύναμης πλήρους ηλιοφάνειας, συνολική απόδοση συστήματος 60% και φορτίο σταθερής ισχύος 10W. Οι 76,8 ώρες υπολογίζονται χωρίς ηλιακή φόρτιση και χωρίς απώλειες· η πραγματική αυτονομία εξαρτάται από την ωφέλιμη χωρητικότητα, το φορτίο, τον καιρό και τις συνθήκες λειτουργίας.

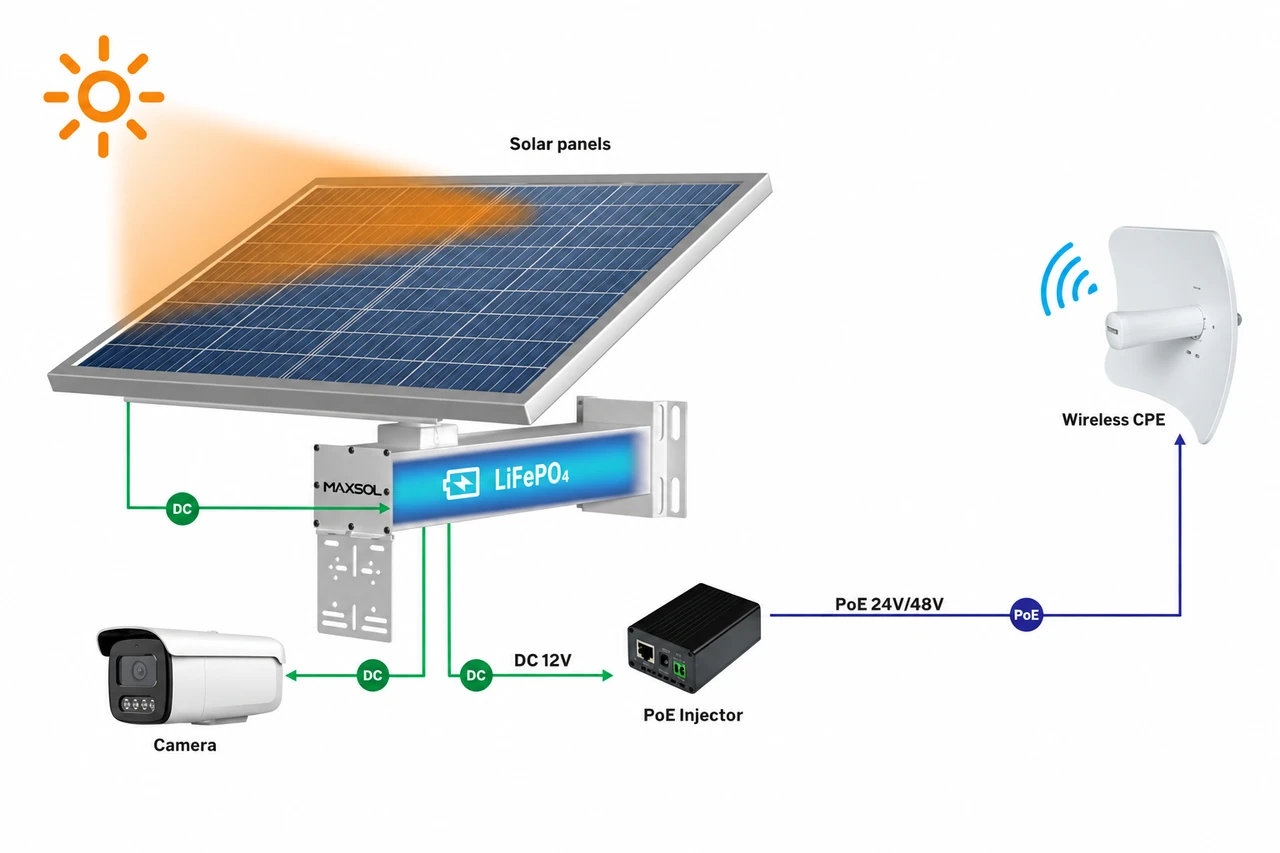

Πλήρης αρχιτεκτονική συστήματος
Μονάδα παραγωγής ενέργειας: Φωτοβολταϊκό πάνελ CS12060 120W: απορροφά την ηλιακή ενέργεια και τη μετατρέπει σε συνεχές ρεύμα για τον ελεγκτή.
Μονάδα ελέγχου αποθήκευσης ενέργειας: Ολοκληρωμένο περίβλημα (ελεγκτής MPPT + μπαταρία LiFePO4 60Ah).

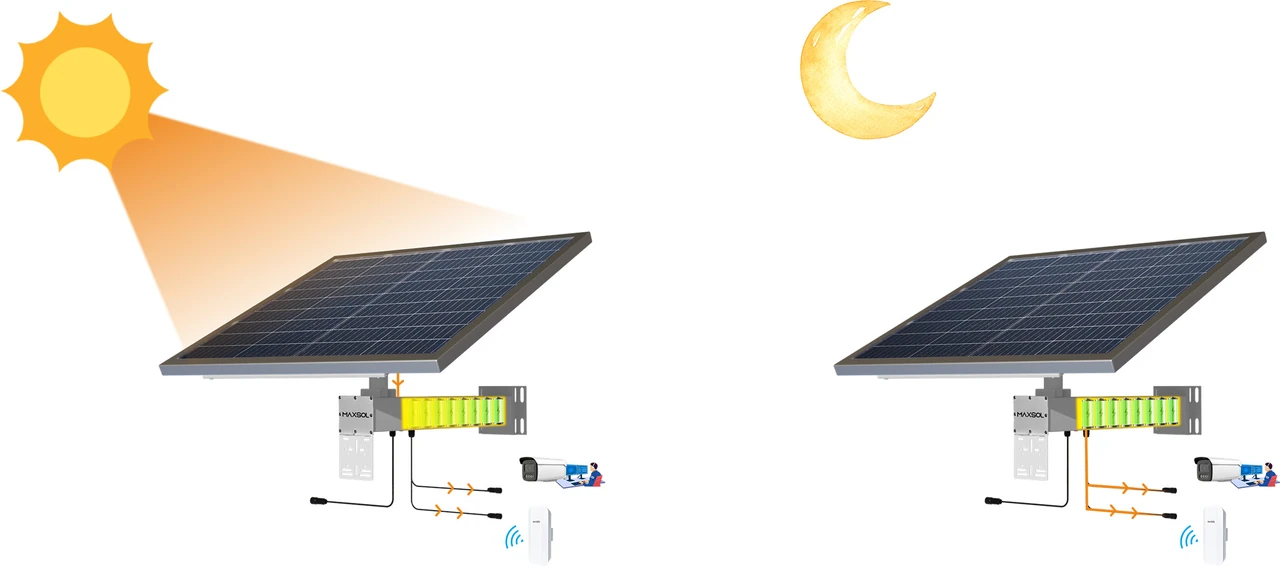

Κατά τη διάρκεια της ημέρας
Την ημέρα, η ηλιακή ενέργεια τροφοδοτεί πρώτα απευθείας την κάμερα IP και το CPE, ενώ η υπόλοιπη αποθηκεύεται στην μπαταρία λιθίου.
Νύχτα / συννεφιά
Η μπαταρία LiFePO4 παρέχει συνεχή τάση 12V· ένας κατάλληλος τροφοδότης PoE (injector) τη μετατρέπει σε τροφοδοσία PoE 24V ή 48V, ανάλογα με την τάση εισόδου που απαιτεί η συνδεδεμένη συσκευή.
- Φωτοβολταϊκά πάνελ
- Ασύρματο CPE

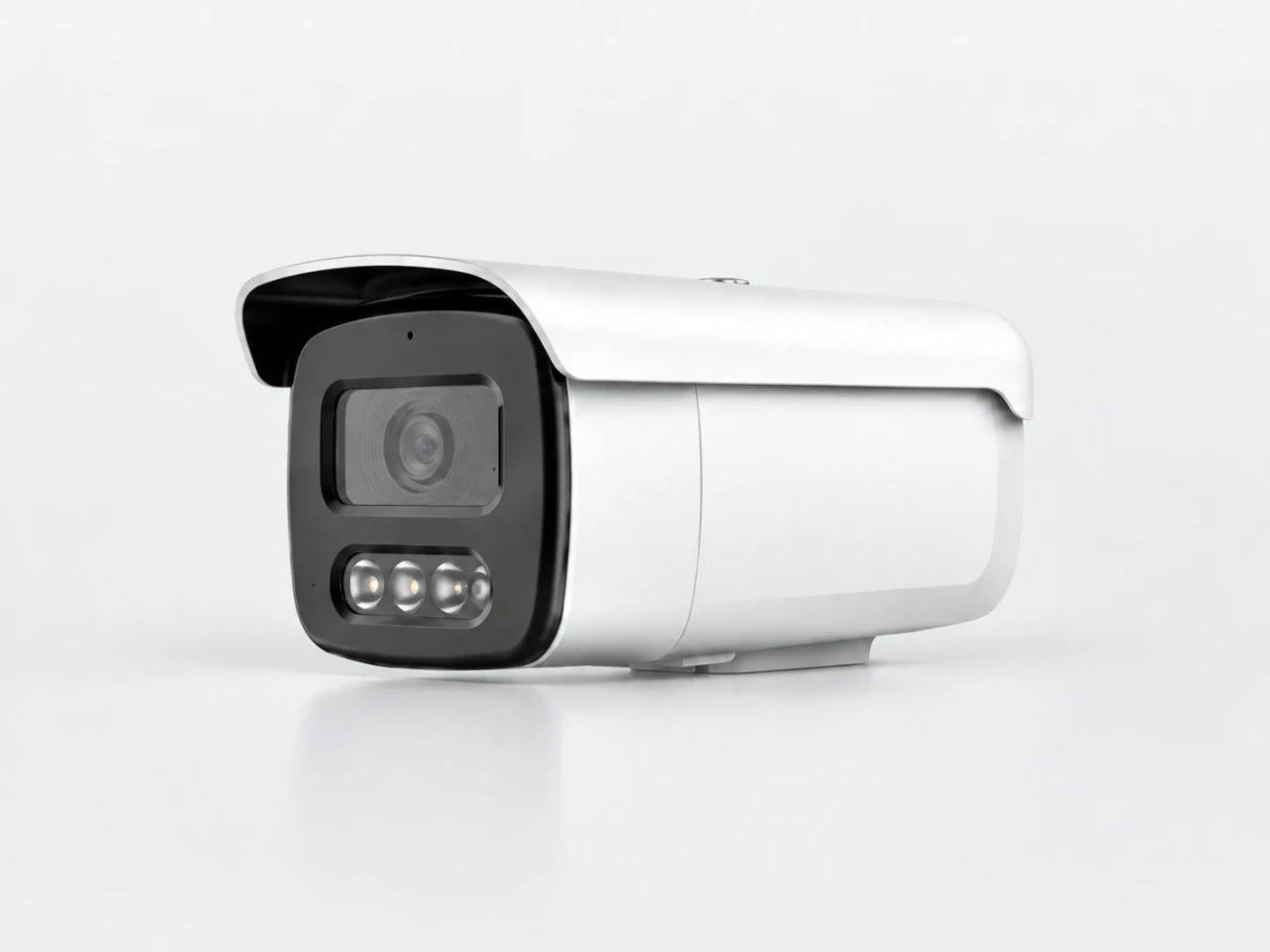

- Κάμερες IP
- Εγχυτής PoE
Εξαρτήματα εγκατάστασης: Το ενιαίο σύνολο μεταλλικών στηριγμάτων επιτρέπει τη στερέωση φωτοβολταϊκών πάνελ, καμερών και CPE στον ίδιο ιστό, για απλή και καλαίσθητη εγκατάσταση.
Βασικά πλεονεκτήματα της λύσης
Ένα καλώδιο τροφοδοτεί τα πάντα
Ένα αδιάβροχο καλώδιο PoE τροφοδοτεί κάμερες IP και ασύρματα CPE. Καταργεί τα διπλά ηλιακά κιτ, την πρόσθετη καλωδίωση και την επιπλέον εργασία στερέωσης.
Αυτονομία μπαταρίας ανάλογα με το φορτίο

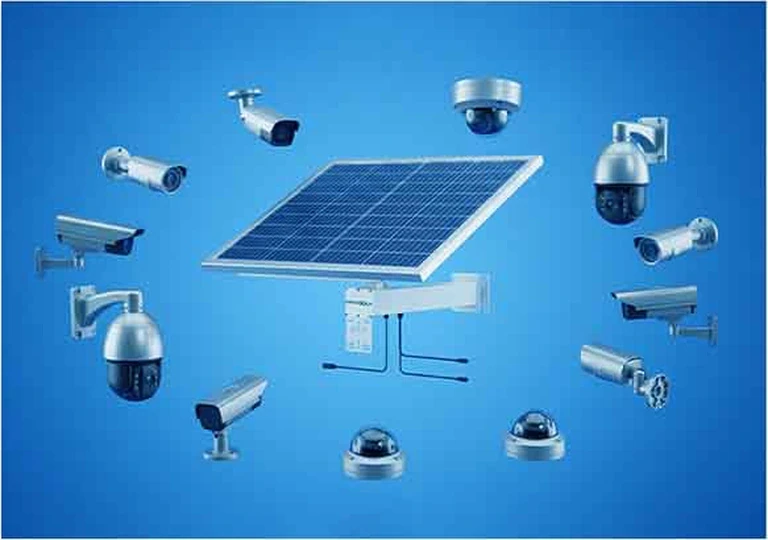

Καθολική συμβατότητα
Το επιλεγόμενο PoE 24V/48V υποστηρίζει κάμερες IP και ασύρματες γέφυρες κάθε μάρκας, χωρίς ιδιόκτητους προσαρμογείς.
Εγκατάσταση σε 30 λεπτά
Πάνελ, μπαταρία, ελεγκτής φόρτισης και στήριγμα παραδίδονται προενσωματωμένα σε ένα κιτ, με τυποποιημένους αδιάβροχους συνδέσμους. Ένα άτομο, ένας ιστός και άμεση σύνδεση.
Κατασκευασμένο για απαιτητικά περιβάλλοντα
Ο χάλυβας με βαφή πούδρας αντέχει στην υπεριώδη ακτινοβολία, τη σκουριά και την αλατονέφωση. Σχεδιασμένος για αγροκτήματα, ορυχεία και παράκτιες περιοχές.
Μηδενικό λειτουργικό κόστος
100% ηλιακή ενέργεια. Χωρίς λογαριασμούς ρεύματος. Ελάχιστη συντήρηση: ένας καθαρισμός πάνελ ετησίως.

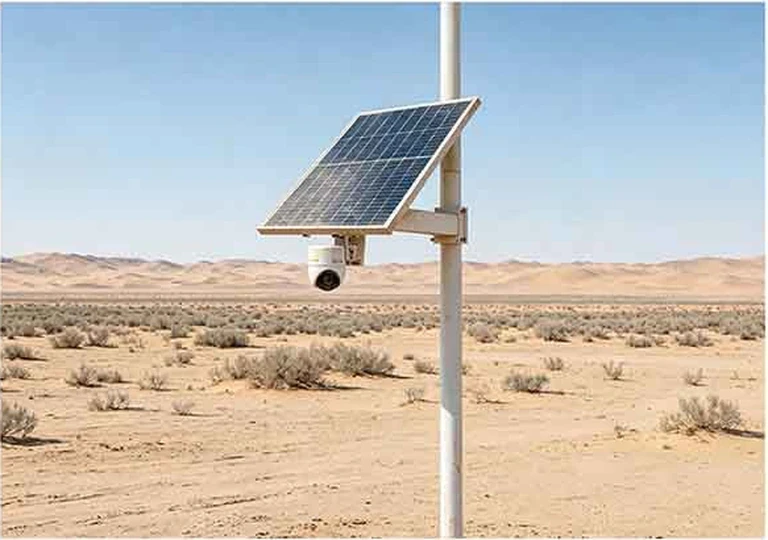

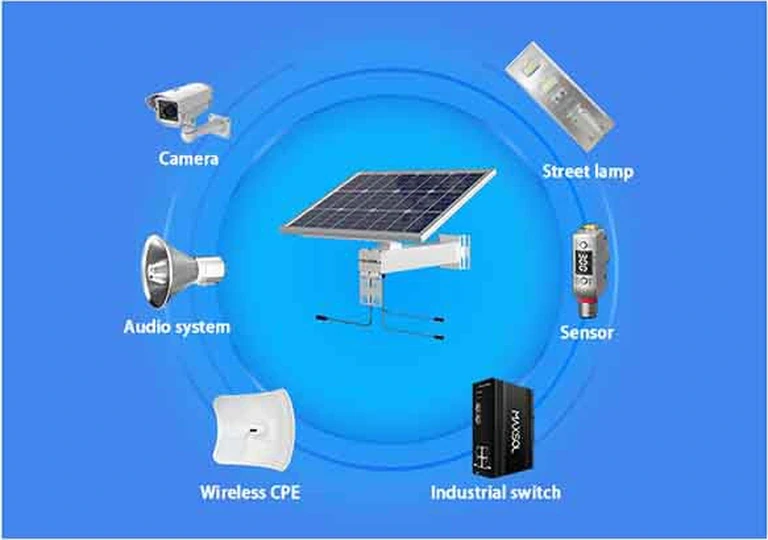

Σχεδιασμένο για ποικίλες εξωτερικές εφαρμογές
Αξιόπιστη συνδεσιμότητα και εφεδρική τροφοδοσία για κρίσιμες υποδομές.

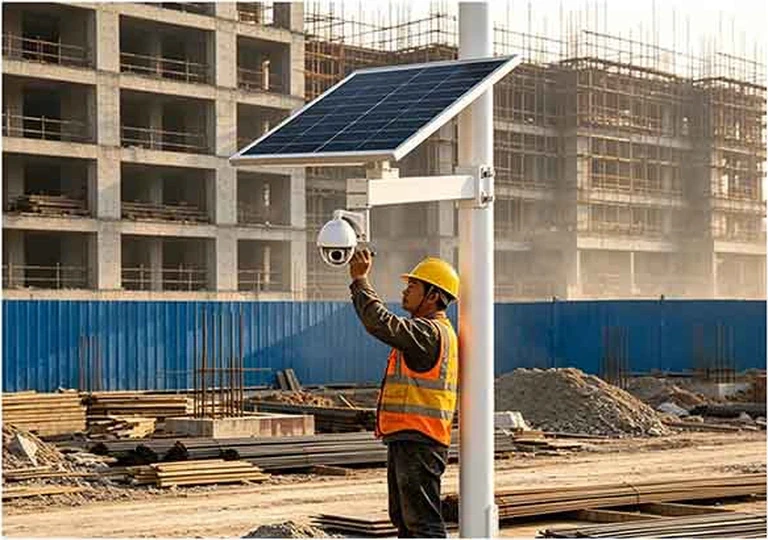

Εργοτάξιο
Απομακρυσμένη αγροτική περιοχή
Αγρόκτημα
Αυτοκινητόδρομος
