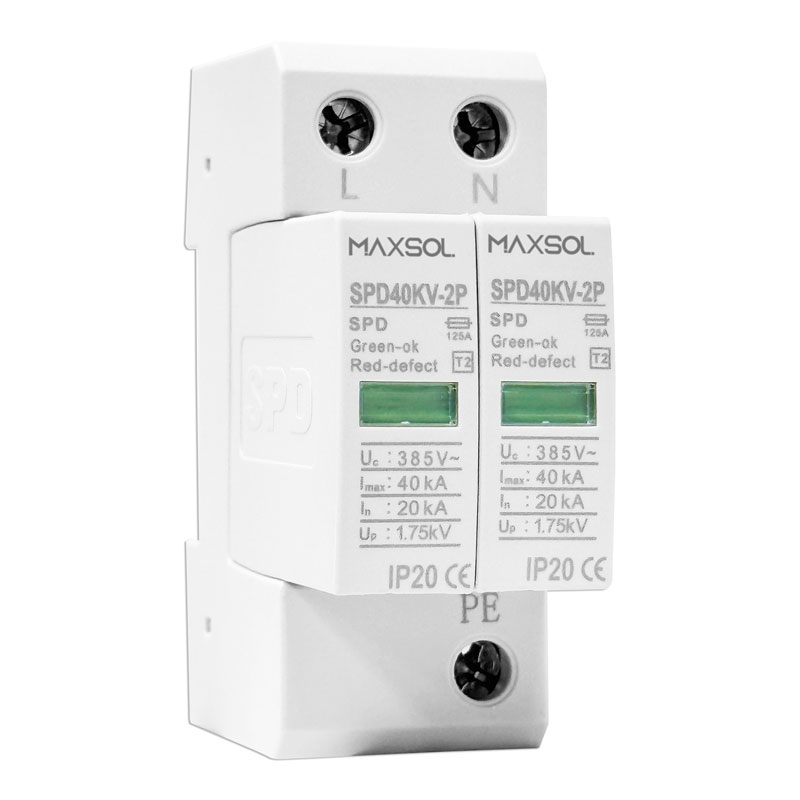

Βιομηχανικό προστατευτικό υπέρτασης ράγας DIN 20–40kA
ΜοντέλοSPD40KV-2P
Προστατευτικό υπέρτασης ράγας DIN με ονομαστικό ρεύμα εκφόρτισης 20kA, μέγιστο 40kA, Uc 385V, ένδειξη βλάβης και επαφές απομακρυσμένης σηματοδότησης.
Χαρακτηριστικά
- Προστατευτικό τροφοδοσίας από υπερτάσεις/κεραυνούς 20-40KA
- Μέγιστη συνεχής τάση λειτουργίας AC Uc:385V
- Ονομαστικό ρεύμα εκφόρτισης (8/20μS) In: 20KA
- Μέγιστο ρεύμα εκφόρτισης (8/20μS) Imax:40KA
- Χρόνος απόκρισης tA:≤25nS
- Επίπεδο προστασίας: IP20
- Εύρος θερμοκρασίας Tu: -40°C...+80°C
- Πλάτος εγκατάστασης: 2mods
- Υποστήριγμα εγκατάστασης: 35mmDIN
- Χαρακτηριστικά ακροδεκτών Un/ln. Καλωδίωση ακροδέκτη απομακρυσμένου σήματος: AC:250V/0.5A, DC:250V/0.1A, 125V/0.2A, 75V/0.5A
SPD40KV-2P
Προδιαγραφές
Προδιαγραφές
- Μοντέλο
- SPD40KV-2P
- Ονομαστική τάση εργασίας AC (Un)
- 230V / 50Hz
- Μέγιστη συνεχής τάση λειτουργίας (Uc)
- 385V
- Ονομαστικό ρεύμα εκκένωσης (8/20 μs) (In)
- 20 kA
- Μέγιστο ρεύμα εκκένωσης (8/20 μs) (Imax)
- 40 kA
- Επίπεδο προστασίας τάσης (Up)
- ≤ 1.75 kV
- Χρόνος απόκρισης (tA)
- ≤ 25 ns
- Εφεδρική ασφάλεια
- 160 A
- Ικανότητα βραχυκυκλώματος
- 25 kA / 50 Hz
- Εύρος θερμοκρασίας λειτουργίας
- -40℃ ~ +80℃
- Μέθοδος καλωδίωσης εγκατάστασης
- Παράλληλη σύνδεση
- Προδιαγραφή καλωδίου
- Πολύκλωνος αγωγός 16 mm²
- Κατάσταση λειτουργίας / ένδειξη βλάβης
- Πράσινο / Κόκκινο
- Υλικό περιβλήματος
- Βραδύκαυστο πλαστικό PBT (κόκκινο, προαιρετικά γκρι), UL94-V0
- Πλάτος εγκατάστασης
- 2 στοιχεία (2P)
- Υποστήριγμα εγκατάστασης
- Ράγα DIN 35 mm
- Επίπεδο προστασίας
- IP20
- Τύπος απομακρυσμένης επαφής
- Μεταγωγική επαφή
- Επιδόσεις τερματικού
- Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A - Καλωδίωση ακροδεκτών απομακρυσμένου σήματος
- Μέγ. καλώδιο 1.5 mm² μονόκλωνο ή πολύκλωνο
