Μοντέλο: CS8040 (80W45AH12.8V)

Βιομηχανική ηλιακή τροφοδοσία CCTV 80W με LiFePO4

Ηλιακό σύστημα 80W με μπαταρία LiFePO4 576Wh και MPPT, για αξιόπιστη τροφοδοσία CCTV σε απομακρυσμένα σημεία. Διατίθεται προαιρετική σύνδεση RS485.

Βασικά χαρακτηριστικά

Λύση ηλιακής τροφοδοσίας CCTV 80W45AH 576WH
Ηλιακό πάνελ: μονοκρυσταλλικό πάνελ πυριτίου 80W
Μπαταρία LiFePO4 45Ah/12,8V, συνολική ενέργεια 576Wh
Ηλιακός ελεγκτής MPPT με 3 εξόδους DC12V
Βάση στήριξης για ηλιακό πάνελ και μπαταρία
3*DC12V OUT
Άλλα εξαρτήματα: Βάση μπαταρίας, βίδες, καλώδιο συνεχούς ρεύματος κ. λπ.
Προαιρετική επιλογή: RS485

Αποστολή ερωτήματος μέσω emailsales@maxsol-tech.com

Τεχνικά φυλλάδιαΛήψη Προβολή

Προδιαγραφές

Προδιαγραφές φωτοβολταϊκού πάνελ

Μοντέλο: CS8040 (80W45AH12.8V)
Μέγιστη ισχύς STC: 80W (ανά τεμάχιο)
Ενθυλάκωση φωτοβολταϊκού πλαισίου: Σκληρυμένο γυαλί/EVA/φωτοβολταϊκή κυψέλη/οπίσθιο φύλλο EVA
Κρυσταλλική δομή πυριτίου: Μονοκρυσταλλικό πυρίτιο
Χαρακτηριστικά κρυσταλλικού πυριτίου: Υψηλή απόδοση μετατροπής υπό έντονη ηλιακή ακτινοβολία
Διαστάσεις και αριθμός κυψελών: 210*52.5/36
Μέγιστη ισχύς εξόδου: 80W
Μέγιστη τάση λειτουργίας: 21.1V
Μέγιστο ρεύμα λειτουργίας: 4.10A
Τάση ανοικτού κυκλώματος: 24.0V
Ρεύμα βραχυκυκλώματος: 4.59A
Ανοχή: 3%
Μέγιστη τάση ανοικτού κυκλώματος συστήματος: 1000V

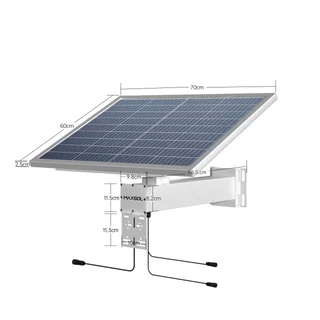

Διαστάσεις φωτοβολταϊκού πάνελ: 700mm*600mm*25mm
Βάρος προϊόντος: 3.415KG
Εύρος θερμοκρασίας λειτουργίας: -40~85℃
Σχετική υγρασία: <90%
Πάχος πλαισίου: 0.88MM
Πλαίσιο: Ανοδιωμένο κράμα αλουμινίου

Προδιαγραφή μπαταρίας

Λύσεις

MPPT ( αλγόριθμος εντοπισμού μέγιστης ισχύος εισόδου), έξοδος σταθερής τάσης,

Χωρητικότητα μπαταρίας

12.8V/45AH (576WH)

Ένδειξη φόρτισης

Δείκτης κατάστασης LED

Διεπαφή εισόδου

Κυκλικό βύσμα σύνδεσης φωτοβολταϊκού πάνελ

Διεπαφή εξόδου

Τυπικό αρσενικό βύσμα DC διαμέτρου 5.5mm, 3 έξοδοι

Τάση εξόδου

12V±50mV

Ρεύμα εξόδου

≤3A±50mA (σύνολο τριών εξόδων)

Αξιοποίηση εκφόρτισης

≤90%

Θερμοκρασία λειτουργίας

Φόρτιση: 0~45°C

Αποφόρτιση: -10~55°C (ακρίβεια: ±1°C)

Προστασία υπερέντασης

>4A (προστασία υπερέντασης μετά από 3 δευτερόλεπτα, αναβοσβήνει η πράσινη ένδειξη)

Προστασία από υπερφόρτιση και βαθιά εκφόρτιση

Προστασία βαθιάς εκφόρτισης: <10V;

Προστασία υπερφόρτισης: >14.6V (ακρίβεια: ±0.1V)

Προστασία βραχυκυκλώματος εξόδου

Η πράσινη ένδειξη αναβοσβήνει και παραμένει αναμμένη μόλις αποκατασταθεί το βραχυκύκλωμα

Επικοινωνία RS-485

Ισχύς εξόδου, τάση, ρεύμα και άλλες πληροφορίες ανάλογα με τις ανάγκες του πελάτη

Λειτουργία θέρμανσης μπαταριών

Όταν είναι διαθέσιμη η φωτοβολταϊκή είσοδος, η θέρμανση ξεκινά όταν η θερμοκρασία είναι κάτω των 0°C, και σταματά όταν η θερμοκρασία ανεβαίνει στους 8°C

Ισχύς θέρμανσης

Μέγιστο 15W

Θερμοκρασία αποθήκευσης

-20~35℃

Διαστάσεις θήκης μπαταρίας

685mm*98mm*82mm

Βάρος

≈2.5kg

Χωρητικότητα προϊόντος

20%-30%

Υλικό μπαταρίας

Μπαταρία φωσφορικού σιδήρου λιθίου/LifePO4

Χωρητικότητα μπαταρίας

576Wh, 12.8V/45Ah

Κατανάλωση ισχύος με τη συσκευή ενεργοποιημένη

0,5±0,1W (κανονική θερμοκρασία, χωρίς φορτίο κατά την ενεργοποίηση)

Βαθμός στεγανότητας

IP65

Διάρκεια ζωής και φόρτισης της μπαταρίας

Αυτονομία μπαταρίας με απενεργοποιημένο εξοπλισμό: 2 χρόνια (μετά την απενεργοποίηση η συστοιχία δεν παρέχει έξοδο· η απώλεια οφείλεται στην αυτοεκφόρτιση των κυψελών, περίπου 3%–5% τον μήνα)
Αυτονομία μπαταρίας με ενεργοποιημένο εξοπλισμό: Περίπου 25 ημέρες (κανονική θερμοκρασία, χωρίς φορτίο)
Αυτονομία μπαταρίας υπό φορτίο: Ο πραγματικός χρόνος λειτουργίας εξαρτάται από το συνδεδεμένο φορτίο, τη χωρητικότητα της μπαταρίας και τις συνθήκες λειτουργίας. Ενδεικτικά, ο χρόνος λειτουργίας του συστήματος μπορεί να εκτιμηθεί διαιρώντας την αξιοποιήσιμη χωρητικότητα της μπαταρίας (Wh) με τη συνολική ισχύ του φορτίου (W), με την προϋπόθεση ότι δεν υπάρχει ηλιακή φόρτιση.
Χρόνος επαναφόρτισης (0~100% ισχύς): Περίπου 2–3 ημέρες υπό τυπικές συνθήκες ηλιοφάνειας (4–5 ώρες αιχμής ηλιακής ακτινοβολίας ανά ημέρα, κανονική θερμοκρασία). Ο πραγματικός χρόνος φόρτισης μπορεί να διαφέρει ανάλογα με την ένταση της ηλιακής ακτινοβολίας, την απόδοση του συστήματος και την κατανάλωση ισχύος.

Πλήρες πακέτο

Μέγεθος: 730*710*225MM
Βάρος (με βάση στήριξης και παρελκόμενα): 16.45KG

Προδιαγραφές φωτοβολταϊκού πάνελ

Μοντέλο: CS8040 (80W45AH12.8V)
Μέγιστη ισχύς STC: 80W (ανά τεμάχιο)
Ενθυλάκωση φωτοβολταϊκού πλαισίου: Σκληρυμένο γυαλί/EVA/φωτοβολταϊκή κυψέλη/οπίσθιο φύλλο EVA
Κρυσταλλική δομή πυριτίου: Μονοκρυσταλλικό πυρίτιο
Χαρακτηριστικά κρυσταλλικού πυριτίου: Υψηλή απόδοση μετατροπής υπό έντονη ηλιακή ακτινοβολία
Διαστάσεις και αριθμός κυψελών: 210*52.5/36
Μέγιστη ισχύς εξόδου: 80W
Μέγιστη τάση λειτουργίας: 21.1V
Μέγιστο ρεύμα λειτουργίας: 4.10A
Τάση ανοικτού κυκλώματος: 24.0V
Ρεύμα βραχυκυκλώματος: 4.59A
Ανοχή: 3%
Μέγιστη τάση ανοικτού κυκλώματος συστήματος: 1000V
Διαστάσεις φωτοβολταϊκού πάνελ: 700mm*600mm*25mm
Βάρος προϊόντος: 3.415KG
Εύρος θερμοκρασίας λειτουργίας: -40~85℃
Σχετική υγρασία: <90%
Πάχος πλαισίου: 0.88MM
Πλαίσιο: Ανοδιωμένο κράμα αλουμινίου

Προδιαγραφή μπαταρίας

Λύσεις

MPPT ( αλγόριθμος εντοπισμού μέγιστης ισχύος εισόδου), έξοδος σταθερής τάσης,

Χωρητικότητα μπαταρίας

12.8V/45AH (576WH)

Ένδειξη φόρτισης

Δείκτης κατάστασης LED

Διεπαφή εισόδου

Κυκλικό βύσμα σύνδεσης φωτοβολταϊκού πάνελ

Διεπαφή εξόδου

Τυπικό αρσενικό βύσμα DC διαμέτρου 5.5mm, 3 έξοδοι

Τάση εξόδου

12V±50mV

Ρεύμα εξόδου

≤3A±50mA (σύνολο τριών εξόδων)

Αξιοποίηση εκφόρτισης

≤90%

Θερμοκρασία λειτουργίας

Φόρτιση: 0~45°C

Αποφόρτιση: -10~55°C (ακρίβεια: ±1°C)

Προστασία υπερέντασης

>4A (προστασία υπερέντασης μετά από 3 δευτερόλεπτα, αναβοσβήνει η πράσινη ένδειξη)

Προστασία από υπερφόρτιση και βαθιά εκφόρτιση

Προστασία βαθιάς εκφόρτισης: <10V;

Προστασία υπερφόρτισης: >14.6V (ακρίβεια: ±0.1V)

Προστασία βραχυκυκλώματος εξόδου

Η πράσινη ένδειξη αναβοσβήνει και παραμένει αναμμένη μόλις αποκατασταθεί το βραχυκύκλωμα

Επικοινωνία RS-485

Ισχύς εξόδου, τάση, ρεύμα και άλλες πληροφορίες ανάλογα με τις ανάγκες του πελάτη

Λειτουργία θέρμανσης μπαταριών

Ισχύς θέρμανσης

Μέγιστο 15W

Θερμοκρασία αποθήκευσης

-20~35℃

Διαστάσεις θήκης μπαταρίας

685mm*98mm*82mm

Βάρος

≈2.5kg

Χωρητικότητα προϊόντος

20%-30%

Υλικό μπαταρίας

Μπαταρία φωσφορικού σιδήρου λιθίου/LifePO4

Χωρητικότητα μπαταρίας

576Wh, 12.8V/45Ah

Κατανάλωση ισχύος με τη συσκευή ενεργοποιημένη

0,5±0,1W (κανονική θερμοκρασία, χωρίς φορτίο κατά την ενεργοποίηση)

Βαθμός στεγανότητας

IP65

Διάρκεια ζωής και φόρτισης της μπαταρίας

Αυτονομία μπαταρίας με απενεργοποιημένο εξοπλισμό: 2 χρόνια (μετά την απενεργοποίηση η συστοιχία δεν παρέχει έξοδο· η απώλεια οφείλεται στην αυτοεκφόρτιση των κυψελών, περίπου 3%–5% τον μήνα)
Αυτονομία μπαταρίας με ενεργοποιημένο εξοπλισμό: Περίπου 25 ημέρες (κανονική θερμοκρασία, χωρίς φορτίο)
Αυτονομία μπαταρίας υπό φορτίο: Ο πραγματικός χρόνος λειτουργίας εξαρτάται από το συνδεδεμένο φορτίο, τη χωρητικότητα της μπαταρίας και τις συνθήκες λειτουργίας. Ενδεικτικά, ο χρόνος λειτουργίας του συστήματος μπορεί να εκτιμηθεί διαιρώντας την αξιοποιήσιμη χωρητικότητα της μπαταρίας (Wh) με τη συνολική ισχύ του φορτίου (W), με την προϋπόθεση ότι δεν υπάρχει ηλιακή φόρτιση.
Χρόνος επαναφόρτισης (0~100% ισχύς): Περίπου 2–3 ημέρες υπό τυπικές συνθήκες ηλιοφάνειας (4–5 ώρες αιχμής ηλιακής ακτινοβολίας ανά ημέρα, κανονική θερμοκρασία). Ο πραγματικός χρόνος φόρτισης μπορεί να διαφέρει ανάλογα με την ένταση της ηλιακής ακτινοβολίας, την απόδοση του συστήματος και την κατανάλωση ισχύος.
