PoE με ηλιακή τροφοδοσία ή ρεύμα δικτύου;

Η επιλογή μεταξύ solar PoE και συμβατικής τροφοδοσίας σε απομακρυσμένα σημεία δεν έχει έναν καθολικό νικητή. Το solar PoE είναι συνήθως καταλληλότερο όταν δεν υπάρχει κοντινή και αξιόπιστη παροχή ρεύματος ή όταν οι χωματουργικές και ηλεκτρολογικές εργασίες θα ήταν δυσανάλογες. Η τροφοδοσία από το δίκτυο είναι συχνά προτιμότερη όταν η παροχή βρίσκεται κοντά, το φορτίο είναι υψηλό ή προβλέπεται σημαντική επέκταση.

Η σωστή απόφαση προκύπτει μόνο αν συγκριθούν οι δύο αρχιτεκτονικές με ακριβώς το ίδιο φορτίο, την ίδια απαίτηση διαθεσιμότητας και το ίδιο χρονικό διάστημα αξιολόγησης. Για κρίσιμες εγκαταστάσεις, μια υβριδική λύση ή ένα σύστημα εφεδρείας μπορεί να είναι πιο τεκμηριωμένη επιλογή από την αποκλειστική εξάρτηση από μία πηγή ενέργειας.

Ορίστε το ίδιο φορτίο και τον ίδιο στόχο λειτουργίας

Πριν συγκρίνετε solar PoE με συμβατική τροφοδοσία, καταγράψτε τι ακριβώς πρέπει να λειτουργεί στο απομακρυσμένο σημείο. Διαφορετικά, υπάρχει κίνδυνος να συγκρίνετε ένα μικρό αυτόνομο σύστημα με μια εγκατάσταση δικτύου σχεδιασμένη για πολύ μεγαλύτερο φορτίο.

Η απογραφή πρέπει να περιλαμβάνει:

• αριθμό καμερών, σημείων πρόσβασης, ασύρματων γεφυρών και αισθητήρων,
• κατανάλωση κάθε συσκευής σε κανονική και μέγιστη λειτουργία,
• συνολικό απαιτούμενο προϋπολογισμό PoE,
• ώρες λειτουργίας ανά ημέρα,
• νυχτερινή κατανάλωση, όπως υπέρυθρος φωτισμός καμερών,
• στιγμιαίες αιχμές ή φορτία εκκίνησης,
• ανάγκη για θέρμανση, εξαερισμό ή άλλο βοηθητικό εξοπλισμό,
• αριθμό και τύπο συνδέσεων Ethernet ή οπτικής ίνας,
• αναμενόμενη μελλοντική επέκταση.

Εξίσου σημαντικός είναι ο στόχος υπηρεσίας. Ένα σύστημα παρακολούθησης αγροτικής εισόδου μπορεί να έχει διαφορετική ανοχή διακοπής από μια ασύρματη ζεύξη που μεταφέρει όλες τις επικοινωνίες μιας εγκατάστασης.

Καθορίστε, λοιπόν:

1. Πόσες ώρες ή ημέρες πρέπει να συνεχίζει η λειτουργία χωρίς την κύρια πηγή ενέργειας;
2. Επιτρέπεται ελεγχόμενη διακοπή ορισμένων μη κρίσιμων φορτίων;
3. Πόσο γρήγορα πρέπει να εντοπίζεται και να αποκαθίσταται μια βλάβη;
4. Υπάρχει τεχνική πρόσβαση όλο τον χρόνο;
5. Ποιο είναι το λειτουργικό αποτέλεσμα μιας διακοπής;

Η αυτονομία δεν πρέπει να επιλέγεται με έναν γενικό κανόνα. Σε ελληνικές νησιωτικές, ορεινές ή αγροτικές εγκαταστάσεις, η πρόσβαση για συντήρηση μπορεί να είναι πιο δύσκολη από ό,τι δείχνει η απόσταση στον χάρτη. Αυτό επηρεάζει τόσο το απαιτούμενο απόθεμα ενέργειας όσο και την αξία της απομακρυσμένης παρακολούθησης.

Συγκρίνετε την παραγωγή, τη μετατροπή και τη διανομή ενέργειας

Οι δύο αρχιτεκτονικές μπορούν να τροφοδοτούν τις ίδιες τελικές συσκευές PoE, αλλά χρησιμοποιούν διαφορετική αλυσίδα ενέργειας.

Αρχιτεκτονική solar PoE

Ένα τυπικό αυτόνομο σύστημα περιλαμβάνει:

• φωτοβολταϊκά πλαίσια,
• ρυθμιστή φόρτισης ή ελεγκτή ηλιακής ενέργειας,
• συστοιχία μπαταριών,
• προστασίες και καλωδίωση DC,
• βιομηχανικό μεταγωγέα PoE,
• εξωτερικό ερμάριο ή κουτί,
• σύνδεση δεδομένων μέσω Ethernet, οπτικής ίνας ή ασύρματης ζεύξης.

Η ενέργεια παράγεται και αποθηκεύεται τοπικά. Αυτό αποφεύγει την ανάγκη μεταφοράς ισχύος από μακρινό σημείο, αλλά δημιουργεί υποχρέωση σωστής διαστασιολόγησης για τη νύχτα, τη συννεφιά, τις εποχικές μεταβολές, τις απώλειες και τη γήρανση της μπαταρίας.

Η υψηλή ηλιοφάνεια σε πολλές περιοχές της Ελλάδας δεν αρκεί από μόνη της για να δικαιολογήσει ένα μικρότερο φωτοβολταϊκό ή μια μικρότερη μπαταρία. Η μελέτη πρέπει να βασίζεται στη δυσμενέστερη σχετική περίοδο λειτουργίας, στη σκίαση του συγκεκριμένου σημείου και στο πραγματικό ημερήσιο φορτίο. Ο πρακτικός οδηγός για αυτόνομα δίκτυα solar PoE εξηγεί αναλυτικότερα τα βασικά δομικά στοιχεία μιας τέτοιας εγκατάστασης.

Αρχιτεκτονική PoE με τροφοδοσία δικτύου

Σε μια εγκατάσταση με παροχή AC, η αλυσίδα είναι συνήθως:

• ηλεκτρικό δίκτυο ή τοπική εγκατάσταση AC,
• ηλεκτρική προστασία και απομόνωση,
• τροφοδοτικό ή μονάδα μετατροπής AC/DC,
• προαιρετικό UPS και μπαταρία,
• μεταγωγέας PoE,
• τελικές συσκευές.

Η αρχιτεκτονική είναι ευκολότερο να υποστηρίξει συνεχή ή αυξανόμενα φορτία όταν υπάρχει κοντινή, κατάλληλη παροχή. Ωστόσο, το κόστος και η πολυπλοκότητα μπορούν να αυξηθούν σημαντικά αν απαιτούνται νέες γραμμές, πίνακες, τάφροι, ιστοί, προστασίες ή εργασίες σε δύσκολο έδαφος.

Οι απώλειες μετατροπής έχουν σημασία

Δεν αρκεί να αθροίσετε μόνο την ονομαστική κατανάλωση των καμερών και των ασύρματων συσκευών. Κάθε στάδιο μετατροπής, φόρτισης, αποθήκευσης και διανομής έχει απώλειες.

Για το solar PoE, εξετάστε:

• απώλειες φωτοβολταϊκής παραγωγής λόγω θερμοκρασίας και σκίασης,
• απόδοση φόρτισης και εκφόρτισης,
• απώλειες στη μπαταρία και στην καλωδίωση DC,
• κατανάλωση του μεταγωγέα και του εξοπλισμού διαχείρισης,
• διαθέσιμο προϋπολογισμό PoE, όχι μόνο ονομαστική ισχύ εισόδου.

Για την τροφοδοσία από δίκτυο, εξετάστε:

• απόδοση του τροφοδοτικού και του UPS,
• κατανάλωση σε αναμονή,
• θερμικά φορτία μέσα στο ερμάριο,
• απώλειες σε μεγάλες γραμμές,
• πραγματική ισχύ που παραμένει διαθέσιμη στις θύρες PoE.

Αξιολογήστε την απόσταση και τις απαιτούμενες τεχνικές εργασίες

Η απόσταση από το πλησιέστερο κατάλληλο σημείο ηλεκτροδότησης είναι συχνά ο παράγοντας που αλλάζει πλήρως το αποτέλεσμα της σύγκρισης.

Παράμετρος	Solar PoE	PoE με τροφοδοσία δικτύου
Πηγή ενέργειας	Τοπική φωτοβολταϊκή παραγωγή και μπαταρία	Παροχή AC με προαιρετικό UPS
Μακρινή μεταφορά ισχύος	Συνήθως δεν απαιτείται	Μπορεί να απαιτεί καλώδια, τάφρο ή νέα υποδομή
Εποχική εξάρτηση	Ναι, απαιτεί ενεργειακή μελέτη	Όχι ως προς την παραγωγή, αλλά εξαρτάται από τη διαθεσιμότητα της παροχής
Αυτονομία σε διακοπή	Καθορίζεται από παραγωγή, μπαταρία και φορτίο	Καθορίζεται από το UPS ή άλλη εφεδρεία
Επέκταση φορτίου	Μπορεί να απαιτήσει μεγαλύτερα πάνελ και μπαταρία	Συνήθως ευκολότερη, εφόσον επαρκούν παροχή και εξοπλισμός
Ανάγκη επίσκεψης	Επηρεάζεται έντονα από μπαταρία, καθαρισμό και τηλεμετρία	Επηρεάζεται από UPS, προστασίες και κατάσταση παροχής
Κύριος σχεδιαστικός κίνδυνος	Υποδιαστασιολόγηση ενέργειας	Υποτίμηση των έργων ηλεκτροδότησης και προστασίας

Η καλωδίωση χαλκού Ethernet έχει όρια απόστασης που εξαρτώνται από το πρότυπο, την ποιότητα του καναλιού και το περιβάλλον εγκατάστασης. Για μεγαλύτερες αποστάσεις, μια συνηθισμένη προσέγγιση είναι η μεταφορά δεδομένων μέσω οπτικής ίνας και η τοπική παροχή PoE κοντά στις τελικές συσκευές.

Η οπτική ίνα λύνει το πρόβλημα της απόστασης δεδομένων, όχι όμως το πρόβλημα της ενέργειας. Στο απομακρυσμένο άκρο θα εξακολουθήσει να απαιτείται είτε τοπική παροχή AC είτε αυτόνομο ηλιακό σύστημα.

Κατά την εκτίμηση των τεχνικών εργασιών, συμπεριλάβετε:

• διάνοιξη και αποκατάσταση τάφρων,
• σωληνώσεις και φρεάτια,
• διέλευση από δρόμους ή δύσβατες επιφάνειες,
• ηλεκτρικούς πίνακες και σημεία απομόνωσης,
• βάσεις για φωτοβολταϊκά και ερμάρια,
• γείωση και προστασία από υπερτάσεις,
• προστασία καλωδίων από μηχανική καταπόνηση,
• πρόσβαση συνεργείου και εξοπλισμού,
• στεγανοποίηση και θερμική συμπεριφορά του κουτιού.

Σε παράκτια, εκτεθειμένα ή ορεινά σημεία χρειάζεται επίσης να επιβεβαιωθεί η καταλληλότητα όλων των εξαρτημάτων για το πραγματικό περιβάλλον. Ο βαθμός προστασίας ενός κουτιού δεν απαντά μόνος του σε ζητήματα θερμοκρασίας, συμπύκνωσης, αλατονέφωσης, ανέμου ή κεραυνικών υπερτάσεων.

Συγκρίνετε παρακολούθηση, συντήρηση και αποκατάσταση

Ένα απομακρυσμένο σύστημα δεν είναι πραγματικά διαχειρίσιμο αν ο τεχνικός μαθαίνει ότι υπάρχει πρόβλημα μόνο μετά την απώλεια εικόνας ή σύνδεσης.

Τι πρέπει να παρακολουθείται σε ένα solar PoE σύστημα

Χρήσιμα δεδομένα είναι:

• τάση και κατάσταση μπαταρίας,
• φωτοβολταϊκή είσοδος,
• κατάσταση φόρτισης,
• συνολικό και ανά συσκευή φορτίο, όπου υποστηρίζεται,
• κατάσταση θυρών και συνδέσεων,
• θερμοκρασία του ερμαρίου,
• επανεκκινήσεις ή αποσυνδέσεις συσκευών,
• τάσεις που δείχνουν σταδιακή απώλεια ενεργειακού περιθωρίου.

Η παρακολούθηση φωτοβολταϊκού και μπαταρίας μπορεί να βοηθήσει στον διαχωρισμό μιας ενεργειακής ανεπάρκειας από μια βλάβη δικτύου. Δεν αντικαθιστά, όμως, τη σωστή μελέτη αυτονομίας ή την επιτόπια επιθεώρηση της μπαταρίας και των συνδέσεων.

Το IOT2802SFG-S, διαχειριζόμενο βιομηχανικό solar PoE switch τεκμηριώνει 8 θύρες Gigabit PoE, 2 θύρες SFP, προϋπολογισμό PoE 120W, υποστήριξη 90W BT και παρακολούθηση φωτοβολταϊκής και μπαταρίας. Η είσοδος φωτοβολταϊκού και μπαταρίας αναφέρεται ως DC22–29.2V, ενώ στις θύρες 3–4 μπορεί να διαμορφωθεί PoE 24V ή 48V. Πριν από την επιλογή πρέπει να επιβεβαιωθούν η πραγματική κατανομή των θυρών, τα όρια φόρτισης και η συμβατότητα της μπαταρίας.

Τι πρέπει να παρακολουθείται σε ένα σύστημα δικτύου

Για μια εγκατάσταση με AC και UPS, ελέγξτε αν είναι διαθέσιμα:

• κατάσταση κύριας παροχής,
• λειτουργία και κατάσταση UPS,
• κατάσταση μπαταρίας εφεδρείας,
• φορτίο PoE,
• συμβάντα υπερφόρτωσης ή θερμοκρασίας,
• κατάσταση Ethernet και SFP συνδέσεων,
• δυνατότητα απομακρυσμένης επανεκκίνησης θυρών,
• ειδοποιήσεις πριν εξαντληθεί η εφεδρεία.

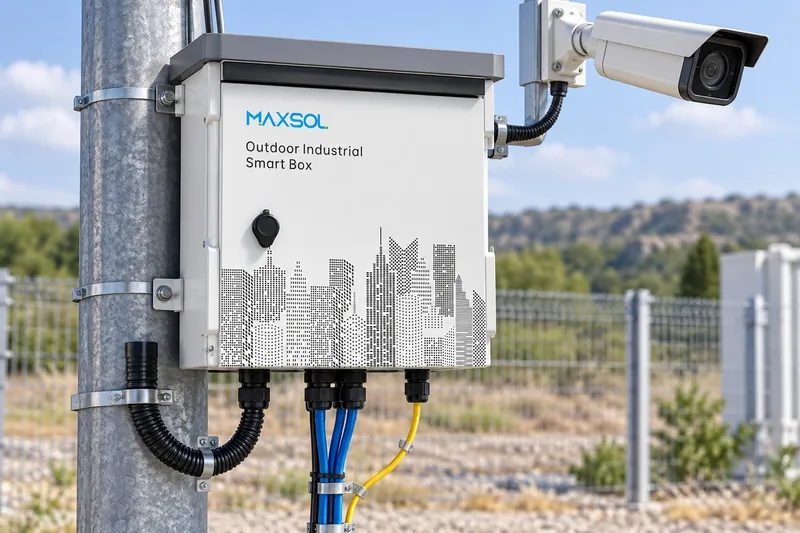

Το εξωτερικό έξυπνο κουτί SBOX2802SFG-I είναι IP65 και συνδυάζει 8 θύρες Gigabit PoE, 2 υποδοχές Gigabit SFP, διαχείριση Layer 2, είσοδο AC100–240V και ενσωματωμένη μονάδα UPS 240W DC55V.

Τα δύο μοντέλα παρουσιάζουν διαφορετικές αρχιτεκτονικές και δεν αποτελούν δοκιμασμένο ισοδύναμο ζεύγος. Η αυτονομία, ο χρόνος εφεδρείας και η καταλληλότητά τους εξαρτώνται από το επιβεβαιωμένο φορτίο και τη συνολική σχεδίαση της εγκατάστασης.

Σχεδιάστε τη διαδικασία αποκατάστασης

Για κάθε πιθανή βλάβη, ορίστε τι θα βλέπει ο χειριστής και τι μπορεί να διορθώσει εξ αποστάσεως.

Παραδείγματα:

• Απώλεια φωτοβολταϊκής παραγωγής: έλεγχος εισόδου PV, μπαταρίας, σκίασης και συνδέσεων.
• Χαμηλή στάθμη μπαταρίας: μείωση μη κρίσιμων φορτίων ή προγραμματισμένη επίσκεψη.
• Διακοπή δικτύου AC: επιβεβαίωση μετάβασης σε UPS και εκτίμηση διαθέσιμου χρόνου.
• Μη αποκρινόμενη κάμερα: έλεγχος θύρας και απομακρυσμένη επανεκκίνηση, εφόσον υποστηρίζεται.
• Απώλεια uplink: διάκριση μεταξύ προβλήματος οπτικής ίνας, ασύρματης ζεύξης και τοπικής τροφοδοσίας.

Ο οδηγός επιλογής εξωτερικού PoE κουτιού, οπτικής ίνας και μπαταρίας μπορεί να χρησιμοποιηθεί ως συμπληρωματική λίστα ελέγχου για τη συνολική αρχιτεκτονική.

Υπολογίστε το κόστος κύκλου ζωής χωρίς αυθαίρετες τιμές

Η χαμηλότερη αρχική τιμή εξοπλισμού δεν σημαίνει απαραίτητα και χαμηλότερο συνολικό κόστος. Αντί να βασιστείτε σε γενικές υποσχέσεις εξοικονόμησης, ζητήστε προσφορές για το ίδιο τεχνικό αντικείμενο και χρησιμοποιήστε ένα κοινό μοντέλο κόστους.

Μια πρακτική εξίσωση είναι:

Συνολικό κόστος κύκλου ζωής = μελέτη + εξοπλισμός + τεχνικά έργα + εγκατάσταση + ενέργεια + προληπτική συντήρηση + επισκέψεις βλάβης + αντικαταστάσεις + κόστος διακοπών

Κόστη που συχνά παραλείπονται στο solar PoE

• βάσεις και στήριξη φωτοβολταϊκών,
• μεγαλύτερη μπαταρία για δυσμενείς περιόδους,
• προστασίες DC και κατάλληλη καλωδίωση,
• μεταφορά εξοπλισμού σε δύσβατο σημείο,
• καθαρισμός ή επιθεώρηση των φωτοβολταϊκών,
• προγραμματισμένη αντικατάσταση μπαταρίας,
• επέκταση πάνελ ή αποθήκευσης όταν αυξηθεί το φορτίο,
• επιτόπια επίσκεψη μετά από παρατεταμένη ενεργειακή ανεπάρκεια.

Κόστη που συχνά παραλείπονται στην τροφοδοσία δικτύου

• νέα γραμμή AC και ηλεκτρικός πίνακας,
• τάφρος, σωλήνωση και αποκατάσταση επιφανειών,
• UPS και αντικατάσταση της μπαταρίας του,
• ηλεκτρικές προστασίες και γείωση,
• ενεργειακή κατανάλωση σε όλη την περίοδο αξιολόγησης,
• εργασίες επέκτασης της παροχής,
• χρόνος αποκατάστασης σε διακοπή χωρίς επαρκή εφεδρεία.

Χρησιμοποιήστε τον ίδιο χρονικό ορίζοντα για όλες τις προτάσεις και καταγράψτε ξεχωριστά όσα δεν έχουν ακόμη επιβεβαιωθεί. Μην υπολογίζετε χρόνο απόσβεσης πριν προσδιοριστούν το πραγματικό φορτίο, το κόστος των τεχνικών εργασιών και οι κύκλοι αντικατάστασης.

Η οικονομική σύγκριση πρέπει επίσης να εξετάζει το κόστος μιας αποτυχίας. Μια επίσκεψη σε κοντινό και προσβάσιμο σημείο δεν έχει την ίδια λειτουργική επίπτωση με μια αποστολή τεχνικού σε απομονωμένο χώρο όπου απαιτείται ειδική πρόσβαση.

Επιλέξτε solar, δίκτυο ή υβριδική αρχιτεκτονική βάσει στοιχείων

Επιλέξτε solar PoE όταν

• δεν υπάρχει κατάλληλη παροχή AC κοντά στο σημείο,
• η μεταφορά ρεύματος απαιτεί εκτεταμένες τεχνικές εργασίες,
• το φορτίο είναι γνωστό, σταθερό και μπορεί να διαστασιολογηθεί αξιόπιστα,
• υπάρχουν επαρκή δεδομένα για ηλιακή έκθεση και σκίαση,
• μπορεί να εγκατασταθεί η απαιτούμενη φωτοβολταϊκή επιφάνεια και μπαταρία,
• η τηλεμετρία επιτρέπει έγκαιρη διάγνωση της ενεργειακής κατάστασης,
• υπάρχει σαφές πρόγραμμα επιθεώρησης και αντικατάστασης μπαταριών.

Επιλέξτε τροφοδοσία δικτύου όταν

• υπάρχει κατάλληλη παροχή κοντά στο σημείο,
• το φορτίο είναι υψηλό ή μεταβάλλεται σημαντικά,
• προβλέπεται προσθήκη πολλών συσκευών,
• ο χώρος δεν προσφέρει ασφαλή, ασκίαστη επιφάνεια για φωτοβολταϊκά,
• απαιτείται συνεχής λειτουργία χωρίς εξάρτηση από εποχική παραγωγή,
• η κατασκευή της ηλεκτρικής υποδομής είναι τεχνικά απλή και οικονομικά τεκμηριωμένη.

Εξετάστε υβριδική λύση όταν

• η παροχή δικτύου υπάρχει αλλά δεν καλύπτει μόνη της τον στόχο διαθεσιμότητας,
• απαιτείται μεγαλύτερη εφεδρεία από αυτή που προσφέρει ένα βασικό UPS,
• υπάρχει εναλλακτική τοπική πηγή που μπορεί να υποστηρίξει κρίσιμα φορτία,
• θέλετε να διαχωρίσετε κρίσιμες και μη κρίσιμες συσκευές,
• η πρόσβαση στο σημείο είναι δύσκολη και μια απλή διακοπή θα προκαλούσε ακριβή επίσκεψη.

Η υβριδική αρχιτεκτονική αυξάνει την ανθεκτικότητα μόνο όταν η λογική εναλλαγής, οι προστασίες και η παρακολούθηση έχουν σχεδιαστεί σωστά. Περισσότερες πηγές και μπαταρίες σημαίνουν επίσης περισσότερα σημεία ελέγχου και πιθανής αστοχίας.

Συνηθισμένα λάθη κατά την επιλογή

• Υπολογισμός μόνο της μέσης κατανάλωσης και όχι της μέγιστης νυχτερινής.
• Θεώρηση του συνολικού προϋπολογισμού PoE ως διαθέσιμης ισχύος σε οποιαδήποτε θύρα.
• Επιλογή μπαταρίας χωρίς επιβεβαίωση τάσης, χημείας και ορίων φόρτισης.
• Παράβλεψη της ιδιοκατανάλωσης μεταγωγέα, UPS και βοηθητικών συστημάτων.
• Υπόθεση ότι το UPS προσφέρει συγκεκριμένο χρόνο εφεδρείας χωρίς υπολογισμό φορτίου.
• Σχεδιασμός βάσει ετήσιας ηλιοφάνειας αντί της δυσμενέστερης περιόδου.
• Χρήση οπτικής ίνας χωρίς πρόβλεψη τροφοδοσίας στο απομακρυσμένο άκρο.
• Απουσία περιθωρίου για επέκταση ή γήρανση μπαταρίας.
• Επιλογή εξωτερικού κουτιού μόνο από τον βαθμό IP, χωρίς έλεγχο θερμοκρασίας, συμπύκνωσης και προστασιών.
• Σύγκριση προσφορών που δεν περιλαμβάνουν τις ίδιες εργασίες και τον ίδιο στόχο αυτονομίας.

Πρακτική λίστα τελικής απόφασης

Πριν εγκρίνετε την αρχιτεκτονική, βεβαιωθείτε ότι διαθέτετε:

• πίνακα πραγματικών και μέγιστων φορτίων,
• απαιτούμενο PoE ανά θύρα και συνολικά,
• κατανομή θυρών χαλκού και SFP,
• απόσταση από ρεύμα, δίκτυο και πλησιέστερο σημείο συντήρησης,
• στοιχεία σκίασης και εποχικής παραγωγής για ηλιακή λύση,
• υπολογισμό μπαταρίας για τον επιθυμητό στόχο αυτονομίας,
• υπολογισμό UPS για την εναλλακτική λύση δικτύου,
• σχέδιο προστασίας, γείωσης και περιβαλλοντικής εγκατάστασης,
• μέθοδο απομακρυσμένης παρακολούθησης,
• διαδικασία ανάκαμψης για κάθε βασικό σενάριο βλάβης,
• κοινό χρονικό ορίζοντα κόστους για όλες τις επιλογές.

Ως επόμενο βήμα, συγκρίνετε τα δύο συνδεδεμένα μοντέλα Maxsol με βάση τον απαιτούμενο αριθμό θυρών, το πραγματικό φορτίο PoE, την απόσταση, την πηγή ενέργειας, το περιβάλλον εγκατάστασης και τις λειτουργίες διαχείρισης. Επιβεβαιώστε ειδικά την κατανομή θυρών, τη συμβατότητα μπαταρίας, τα όρια φόρτισης, την απαιτούμενη αυτονομία και το διαθέσιμο περιθώριο επέκτασης.
