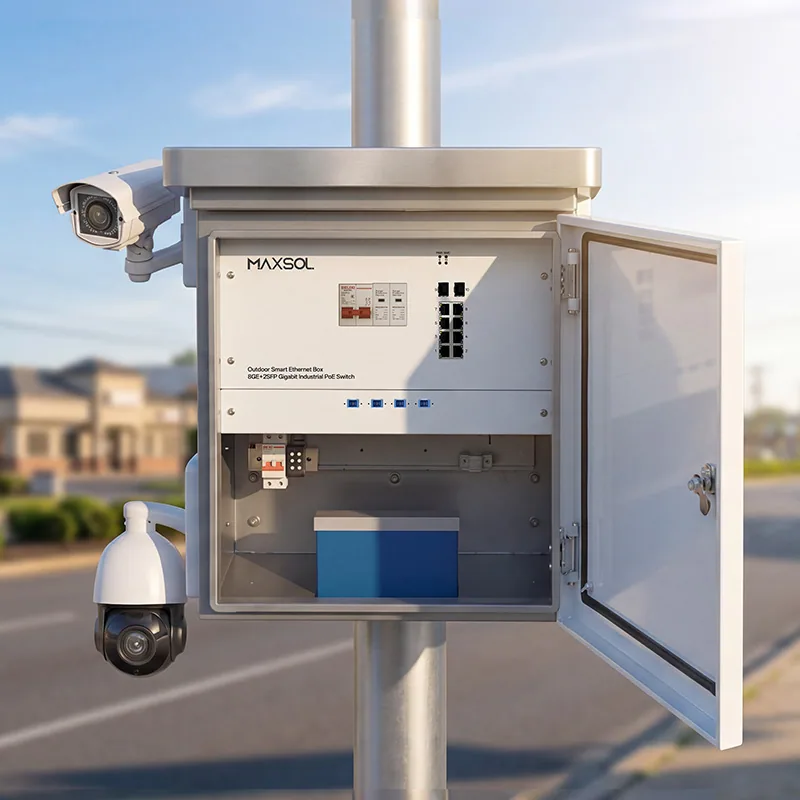

Ερμάριο PoE με εφεδρική μπαταρία: οδηγός επιλογής

Ένα εξωτερικό PoE switch box με εφεδρική μπαταρία συγκεντρώνει στο ίδιο σημείο τη δικτύωση, την τροφοδοσία PoE και—όπου απαιτείται—τη συνέχεια λειτουργίας σε διακοπή ρεύματος. Είναι πρακτική επιλογή για κάμερες IP, ασύρματες ζεύξεις, access points και περιφερειακό εξοπλισμό σε ιστούς, εισόδους, χώρους στάθμευσης, περιφράξεις ή απομακρυσμένα σημεία εγκατάστασης.

Η σωστή επιλογή δεν βασίζεται μόνο στον αριθμό θυρών. Πρέπει να ελεγχθούν η προστασία του περιβλήματος, η διαθέσιμη ισχύς PoE, ο τρόπος σύνδεσης προς το κεντρικό δίκτυο, η ανάγκη διαχείρισης, η είσοδος AC, η αντικεραυνική/υπερτασική προστασία και κυρίως η πραγματική αυτονομία της μπαταρίας σε σχέση με το φορτίο.

Γιατί να ενσωματώσετε switching και τροφοδοσία σε εξωτερικό σημείο

Σε ένα έργο επιτήρησης ή ασύρματης δικτύωσης, η συγκέντρωση εξοπλισμού σε έναν εξωτερικό πίνακα ή box μπορεί να μειώσει τις επιμέρους συσκευές και τα καλώδια που χρειάζονται στο πεδίο. Αντί να εγκαθίστανται χωριστά switch, τροφοδοτικό PoE, UPS και πρόσθετο κουτί προστασίας, μια ολοκληρωμένη λύση οργανώνει αυτά τα στοιχεία σε ένα προστατευμένο περίβλημα.

Τα βασικά λειτουργικά οφέλη είναι:

Κοντινότερη τροφοδοσία προς τις συσκευές PoE. Τα καλώδια Ethernet προς κάμερες ή access points παραμένουν εντός των πρακτικών ορίων της καλωδίωσης χαλκού.
Σύνδεση κορμού με οπτική ίνα. Οι θύρες SFP επιτρέπουν οπτική διασύνδεση με το κεντρικό δίκτυο, χρήσιμη όταν απαιτείται μεγάλη απόσταση ή ηλεκτρική απομόνωση μεταξύ σημείων.
Λιγότερα εκτεθειμένα σημεία σύνδεσης. Ο εξοπλισμός και οι τερματισμοί συγκεντρώνονται μέσα σε κοινό περίβλημα.
Ευκολότερη συντήρηση. Ο τεχνικός γνωρίζει πού βρίσκονται η τροφοδοσία, οι uplinks και οι συνδέσεις των πεδίων.
Δυνατότητα εφεδρείας. Με κατάλληλο UPS και μπαταρία, ο κρίσιμος εξοπλισμός μπορεί να συνεχίσει να λειτουργεί για περιορισμένο χρόνο όταν χαθεί η τροφοδοσία AC.

Η ενσωμάτωση, όμως, δεν αντικαθιστά τον σωστό σχεδιασμό. Το box πρέπει να επιλεγεί σύμφωνα με το άθροισμα των φορτίων, τον διαθέσιμο χώρο, τον τρόπο όδευσης των καλωδίων και τις συνθήκες του σημείου. Επίσης, μια μπαταρία δεν σημαίνει απεριόριστη λειτουργία: η διάρκεια εφεδρείας καθορίζεται από την ενεργειακή χωρητικότητα, την κατανάλωση των φορτίων, τη θερμοκρασία, την κατάσταση της μπαταρίας και τις απώλειες του συστήματος.

Έλεγχοι περιβλήματος και περιβαλλοντικών συνθηκών

Το περίβλημα είναι εξίσου σημαντικό με το switch. Σε εξωτερική εγκατάσταση, η υγρασία, η σκόνη, η ηλιακή ακτινοβολία, οι μεταβολές θερμοκρασίας και η είσοδος νερού από καλώδια ή ακατάλληλα περάσματα μπορούν να δημιουργήσουν προβλήματα πριν καν εξεταστεί η απόδοση του δικτύου.

Επιλέξτε βαθμό προστασίας με βάση το πραγματικό σημείο

Ο βαθμός IP περιγράφει την προστασία από στερεά σωματίδια και νερό, αλλά δεν καλύπτει από μόνος του κάθε συνθήκη εγκατάστασης. Για παράδειγμα, ένα box με IP65 είναι κατάλληλο για προστασία από σκόνη και πίδακες νερού, όμως η τελική προστασία εξαρτάται και από την εγκατάσταση των καλωδίων, των στυπιοθλιπτών και των θυρών.

Τα μοντέλα SBOX2802SFG-I, SBOX2802SFG-I-288WH και SBOX1802SFG-I αναφέρονται ως IP65. Αυτό αποτελεί χρήσιμο σημείο εκκίνησης για εξωτερικά έργα, χωρίς να αναιρεί την ανάγκη σωστής στερέωσης και σφράγισης.

Πριν από την επιλογή, επιβεβαιώστε:

Τη θέση τοποθέτησης: σε τοίχο, ιστό, περίφραξη ή προστατευμένο τεχνικό χώρο.
Την έκθεση σε έντονη βροχή, σκόνη, αλατονέφωση ή άμεσο ήλιο.
Τη διαδρομή και το χαμηλότερο σημείο των καλωδίων, ώστε να μην οδηγείται νερό προς το box.
Την ακεραιότητα των στυπιοθλιπτών και τη σωστή διάμετρο κάθε καλωδίου.
Τον διαθέσιμο χώρο για ακτίνες κάμψης οπτικής ίνας, τερματισμούς και συντήρηση.
Τη δυνατότητα ασφαλούς γείωσης όπου απαιτείται από τη μελέτη και τον εξοπλισμό.

Μην θεωρείτε την ονομασία «outdoor» πλήρη μελέτη προστασίας

Η προστασία από υπερτάσεις, η γείωση, η καλωδίωση ισχύος και οι διαδρομές Ethernet ή οπτικής ίνας πρέπει να εξετάζονται ως ενιαίο σύστημα. Ιδιαίτερα σε ιστούς, μεγάλες εξωτερικές οδεύσεις και εκτεθειμένες εγκαταστάσεις, είναι απαραίτητο να προβλεφθεί κατάλληλη προστασία σύμφωνα με τη μελέτη του έργου και τις οδηγίες των επιμέρους συσκευών.

Συχνό λάθος είναι η τοποθέτηση ενός προστατευμένου box σε σημείο που δέχεται υπερβολική ηλιακή φόρτιση ή εγκλωβίζει θερμότητα. Η θερμοκρασία επηρεάζει τόσο τα ηλεκτρονικά όσο και τη συμπεριφορά της μπαταρίας. Η σκίαση, ο αερισμός όπου επιτρέπεται από τον σχεδιασμό και η αποφυγή άμεσης έκθεσης βοηθούν στη διατήρηση πιο σταθερών συνθηκών.

Διαχειριζόμενο ή μη διαχειριζόμενο switch;

Η επιλογή μεταξύ managed και unmanaged switch εξαρτάται από το αν το σημείο χρειάζεται ορατότητα, ρυθμίσεις και έλεγχο δικτύου ή αν προτεραιότητα είναι η απλή σύνδεση συσκευών με περιορισμένη τοπική παραμετροποίηση.

Πότε έχει νόημα ένα διαχειριζόμενο box

Ένα διαχειριζόμενο Layer 2 switch είναι κατάλληλο όταν ο ολοκληρωτής χρειάζεται να οργανώσει και να παρακολουθεί το δίκτυο του σημείου. Μπορεί να είναι χρήσιμο σε εγκαταστάσεις με πολλαπλές κάμερες, δικτυακούς διαχωρισμούς, διαφορετικές ομάδες συσκευών ή ανάγκη ελέγχου του uplink.

Το διαχειριζόμενο βιομηχανικό smart box SBOX2802SFG-I συνδυάζει 8 Gigabit PoE θύρες, 2 Gigabit SFP slots και διαχείριση Layer 2. Διαθέτει είσοδο AC100-240V και ενσωματωμένο DC55V UPS module 240W.

Η ύπαρξη UPS module δεν πρέπει να συγχέεται με μπαταρία. Το module είναι το στοιχείο που διαχειρίζεται τη λειτουργία εφεδρείας, αλλά η αυτονομία απαιτεί αντίστοιχη ενεργειακή αποθήκευση και σωστή επιβεβαίωση της συμβατότητας του συνολικού συστήματος.

Ένα managed switch είναι συνήθως προτιμότερο όταν πρέπει να εξεταστούν:

VLAN για διαχωρισμό δικτύου καμερών, ασύρματης πρόσβασης ή διαχείρισης.
QoS ή προτεραιοποίηση κίνησης, όπου προβλέπεται στη ρύθμιση του δικτύου.
Παρακολούθηση κατάστασης θυρών και uplinks.
Πιο οργανωμένη αντιμετώπιση βλαβών σε απομακρυσμένο σημείο.
Μελλοντική επέκταση με πρόσθετες συσκευές ή δομημένη τοπολογία.

Η διαχείριση, πάντως, προσθέτει ευθύνη ρύθμισης. Λανθασμένα VLAN, ανεπαρκής τεκμηρίωση ή αδύναμοι κωδικοί πρόσβασης μπορούν να προκαλέσουν δυσκολότερα προβλήματα από ένα απλό δίκτυο. Πριν από την παράδοση, δημιουργήστε αρχείο με IP διευθύνσεις, VLAN, ονόματα θυρών, στοιχεία πρόσβασης και σύνδεση κάθε συσκευής πεδίου.

Πότε επαρκεί ένα μη διαχειριζόμενο box

Για μικρότερα και απλούστερα σημεία, ένα μη διαχειριζόμενο switch μπορεί να είναι η πιο άμεση επιλογή. Το μη διαχειριζόμενο βιομηχανικό smart box SBOX1802SFG-I είναι IP65 και διαθέτει 8 Gigabit PoE θύρες, 2 Gigabit SFP slots και τροφοδοτικό 300W. Περιλαμβάνει DIP-selectable λειτουργίες watchdog, isolation, VLAN και priority, καθώς και QoS.

Οι DIP επιλογές είναι χρήσιμες όταν χρειάζονται συγκεκριμένες βασικές λειτουργίες χωρίς πλήρη διαχείριση μέσω περιβάλλοντος ρυθμίσεων. Ωστόσο, οι ρυθμίσεις πρέπει να καταγραφούν κατά την εγκατάσταση. Ένας τεχνικός που επιστρέφει στο σημείο αργότερα πρέπει να γνωρίζει τη θέση των DIP διακοπτών και τη λειτουργία που έχει επιλεγεί.

Το unmanaged μοντέλο είναι λογική επιλογή όταν:

Η τοπολογία είναι σταθερή και απλή.
Δεν απαιτείται ενεργή απομακρυσμένη διαχείριση του switch.
Οι συσκευές ανήκουν στο ίδιο, ελεγχόμενο τμήμα δικτύου.
Η διαδικασία εγκατάστασης πρέπει να είναι επαναλαμβανόμενη σε πολλά παρόμοια σημεία.

Απαιτήσεις UPS και εφεδρείας με μπαταρία

Η λέξη «backup» χρειάζεται πάντα διευκρίνιση: ποια φορτία θα τροφοδοτούνται, για πόσο χρόνο και υπό ποιες συνθήκες; Η πιο συνηθισμένη αστοχία στον σχεδιασμό είναι να επιλέγεται μπαταρία με βάση τον αριθμό καμερών αντί για τη μετρημένη ή τεκμηριωμένη κατανάλωσή τους.

Υπολογίστε το φορτίο πριν επιλέξετε μπαταρία

Καταγράψτε όλα τα φορτία που θα παραμείνουν ενεργά κατά τη διακοπή AC:

Κάμερες PoE, συμπεριλαμβανομένων υπέρυθρου φωτισμού, PTZ κινήσεων ή θερμαντικών στοιχείων όπου υπάρχουν.
Access points, CPE ή ασύρματες γέφυρες.
Το ίδιο το switch και τυχόν οπτικά transceivers SFP.
Επιπλέον συσκευές DC, αν προβλέπονται από τη συγκεκριμένη εγκατάσταση.
Τυχόν φορτία που ενεργοποιούνται μόνο σε ορισμένες συνθήκες, όπως νυχτερινός φωτισμός IR.

Η βασική προσεγγιστική σχέση είναι:

Χρόνος εφεδρείας ≈ διαθέσιμη ενέργεια μπαταρίας (Wh) ÷ συνολική ισχύς φορτίου (W)

Η σχέση αυτή δίνει μόνο αρχική εκτίμηση. Η χρήσιμη αυτονομία μπορεί να διαφέρει λόγω απωλειών μετατροπής, ηλικίας και θερμοκρασίας μπαταρίας, προφίλ κατανάλωσης, ορίων προστασίας και πραγματικού φορτίου PoE. Για τον λόγο αυτό, ο σχεδιασμός πρέπει να περιλαμβάνει περιθώριο και επιβεβαίωση των σχετικών παραμέτρων του συστήματος.

Ενσωματωμένη LiFePO4 μπαταρία: τι πρέπει να ελέγξετε

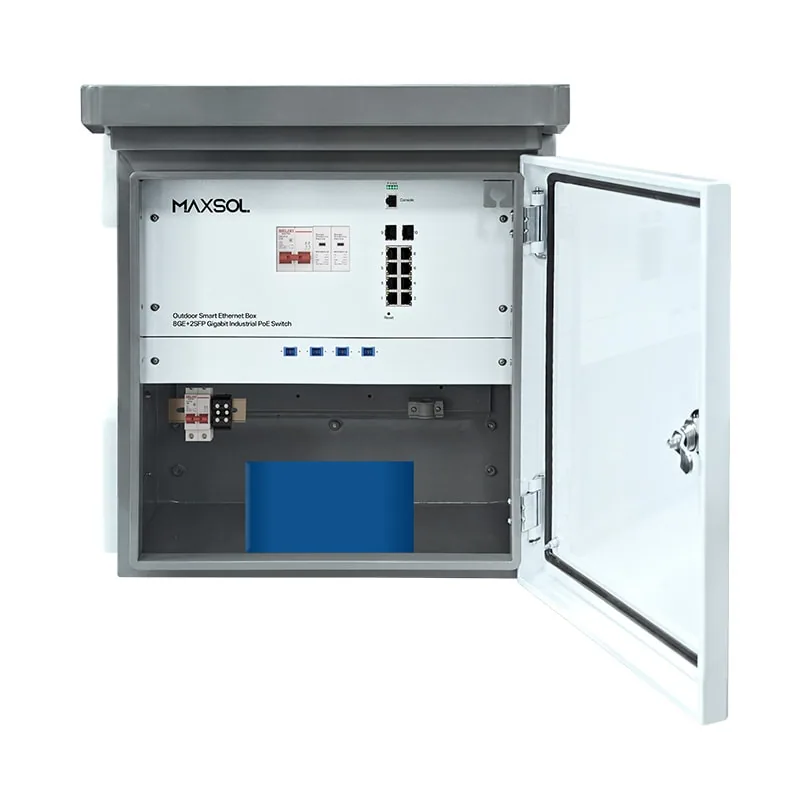

Το διαχειριζόμενο smart box SBOX2802SFG-I-288WH με μπαταρία LiFePO4 προσθέτει ενσωματωμένη μπαταρία 48V, 6Ah, 288Wh. Διατηρεί τα χαρακτηριστικά του IP65 περιβλήματος, των 8 Gigabit PoE θυρών, των 2 Gigabit SFP slots, της διαχείρισης Layer 2, της εισόδου AC100-240V και του ενσωματωμένου DC55V UPS module 240W.

Η χωρητικότητα 288Wh είναι συγκεκριμένο ενεργειακό μέγεθος, όχι υπόσχεση σταθερής διάρκειας λειτουργίας. Για παράδειγμα, δύο εγκαταστάσεις με τον ίδιο αριθμό καμερών μπορεί να έχουν πολύ διαφορετική αυτονομία αν η μία χρησιμοποιεί PTZ κάμερες, ενεργό IR ή ασύρματες συσκευές υψηλότερης κατανάλωσης.

Πριν καθορίσετε λύση με μπαταρία, επιβεβαιώστε:

Ποια είναι η μέγιστη και η τυπική κατανάλωση κάθε PoE συσκευής.
Αν όλα τα φορτία χρειάζεται να παραμείνουν ενεργά σε διακοπή ή αν ορισμένα μπορούν να απενεργοποιούνται.
Την επιθυμητή διάρκεια εφεδρείας ως λειτουργική απαίτηση του έργου.
Την επίδραση χαμηλών ή υψηλών θερμοκρασιών στο σημείο.
Τον τρόπο ελέγχου, αντικατάστασης και συντήρησης της μπαταρίας.
Τι συμβαίνει μετά από διαδοχικές ή παρατεταμένες διακοπές τροφοδοσίας.

Μην υποθέτετε ότι το PoE budget, η ισχύς τροφοδοτικού και η διαθέσιμη ενέργεια μπαταρίας είναι το ίδιο πράγμα. Το πρώτο αφορά την ισχύ που μπορεί να διανεμηθεί, ενώ το δεύτερο την ενέργεια που είναι διαθέσιμη για συγκεκριμένο χρόνο.

Σύγκριση τριών smart boxes της Maxsol

Ο παρακάτω πίνακας διαχωρίζει τα επιβεβαιωμένα χαρακτηριστικά των τριών εκδόσεων. Δεν αντικαθιστά τον έλεγχο των πλήρων τεχνικών στοιχείων πριν από την προδιαγραφή ή την εγκατάσταση.

Κριτήριο	SBOX2802SFG-I	SBOX2802SFG-I-288WH	SBOX1802SFG-I
Προστασία περιβλήματος	IP65	IP65	IP65
Θύρες PoE	8 Gigabit PoE	8 Gigabit PoE	8 Gigabit PoE
Uplink οπτικής ίνας	2 Gigabit SFP slots	2 Gigabit SFP slots	2 Gigabit SFP slots
Τύπος switching	Διαχειριζόμενο Layer 2	Διαχειριζόμενο Layer 2	Μη διαχειριζόμενο
Είσοδος τροφοδοσίας	AC100-240V	AC100-240V	Επιβεβαιώστε στο τεχνικό υλικό
UPS	Ενσωματωμένο DC55V UPS module 240W	Ενσωματωμένο DC55V UPS module 240W	Επιβεβαιώστε τις απαιτήσεις εφεδρείας χωριστά
Ενσωματωμένη μπαταρία	Δεν αναφέρεται ενσωματωμένη μπαταρία	LiFePO4 48V, 6Ah, 288Wh	Δεν αναφέρεται ενσωματωμένη μπαταρία
Τροφοδοτικό	Ενσωματωμένο DC55V UPS module 240W	Ενσωματωμένο DC55V UPS module 240W	300W
Ειδικές λειτουργίες	Διαχείριση Layer 2	Διαχείριση Layer 2	DIP watchdog, isolation, VLAN, priority και QoS

Για έργο που χρειάζεται δικτυακή διαχείριση αλλά όχι κατ’ ανάγκη ενσωματωμένη μπαταρία, το SBOX2802SFG-I είναι η σχετική βάση σύγκρισης. Όταν η προδιαγραφή απαιτεί ενσωματωμένη αποθήκευση ενέργειας, το SBOX2802SFG-I-288WH δίνει γνωστή χωρητικότητα 288Wh που μπορεί να χρησιμοποιηθεί στον υπολογισμό αυτονομίας. Για απλούστερη αρχιτεκτονική με χρήσιμες τοπικές επιλογές DIP, το SBOX1802SFG-I αξίζει να εξεταστεί.

Checklist σχεδιασμού εγκατάστασης

Χρησιμοποιήστε την παρακάτω λίστα πριν παραγγείλετε ή εγκαταστήσετε ένα outdoor PoE box.

Δίκτυο και uplink

Καταγράψτε τις απαιτούμενες PoE θύρες σήμερα και την πιθανή επέκταση.
Επιβεβαιώστε τη συμβατότητα των SFP transceivers, του τύπου ίνας, των connectors και της απόστασης ζεύξης.
Αποφασίστε αν απαιτείται διαχειριζόμενο Layer 2 switching.
Σχεδιάστε VLAN, διευθυνσιοδότηση και πρόσβαση διαχείρισης πριν την ενεργοποίηση.
Ελέγξτε το συνολικό bandwidth προς το uplink, όχι μόνο τον αριθμό θυρών.

Ισχύς PoE και εφεδρεία

Αθροίστε τη μέγιστη κατανάλωση όλων των συσκευών, όχι μόνο την ονομαστική τους κατανάλωση σε ηρεμία.
Συγκρίνετε το απαιτούμενο φορτίο με το επιβεβαιωμένο PoE budget του επιλεγμένου box.
Καθορίστε ποια φορτία είναι κρίσιμα σε διακοπή ρεύματος.
Υπολογίστε την απαιτούμενη εφεδρεία σε Wh και κρατήστε ρεαλιστικό περιθώριο.
Μην δηλώνετε αυτονομία χωρίς να βασίζεται σε πραγματικό ή τεκμηριωμένο φορτίο.

Περίβλημα, ασφάλεια και καλωδίωση

Επιβεβαιώστε ότι η θέση και ο τρόπος στερέωσης υποστηρίζουν το IP65 περίβλημα στην πράξη.
Χρησιμοποιήστε κατάλληλες εισόδους καλωδίων και ελέγξτε τη στεγανότητά τους μετά την εγκατάσταση.
Προβλέψτε σωστή γείωση και προστασία υπερτάσεων σύμφωνα με τη μελέτη του έργου.
Αφήστε επαρκή χώρο για καμπύλες ίνας, τερματισμούς και ασφαλή εργασία.
Επισημάνετε καλώδια, θύρες, ασφάλειες και συνδέσεις για μελλοντική συντήρηση.
Δοκιμάστε την ανάκτηση μετά από διακοπή και επαναφορά AC πριν την παράδοση.

Συνήθη λάθη που αξίζει να αποφύγετε

Μην επιλέγετε box μόνο επειδή έχει «8 PoE θύρες». Ο αριθμός των θυρών δεν εξασφαλίζει επάρκεια ισχύος για οκτώ απαιτητικές συσκευές. Μην θεωρείτε επίσης ότι κάθε θύρα SFP συνοδεύεται από συγκεκριμένο transceiver ή ότι κάθε σύστημα UPS περιλαμβάνει μπαταρία.

Άλλο συχνό λάθος είναι η παράλειψη του ελέγχου των φορτίων νύχτας. Κάμερες με IR, PTZ ή πρόσθετους θερμαντήρες μπορεί να καταναλώνουν διαφορετικά από ό,τι κατά τη διάρκεια της ημέρας. Τέλος, μην παραδίδετε managed εγκατάσταση χωρίς τεκμηριωμένες ρυθμίσεις και ασφαλή διαδικασία πρόσβασης.

Η κατάλληλη επιλογή ξεκινά από τις θύρες, το συνολικό φορτίο, την απόσταση και τον τύπο uplink, αλλά ολοκληρώνεται με τις συνθήκες του σημείου και την απαιτούμενη διαχείριση. Συγκρίνετε τα τρία μοντέλα Maxsol με βάση τις πραγματικές ανάγκες ισχύος, περιβάλλοντος, οπτικής σύνδεσης, εφεδρείας και δικτυακού ελέγχου πριν οριστικοποιήσετε την προδιαγραφή.
