Ηλιακό CCTV σε εργοτάξια: τροφοδοσία και εγκατάσταση

Ένα σύστημα ηλιακού CCTV για εργοτάξια πρέπει να σχεδιάζεται ως προσωρινή και μετακινούμενη υποδομή, όχι ως μικρότερη εκδοχή μιας μόνιμης εγκατάστασης. Η σωστή επιλογή προκύπτει από το πραγματικό ημερήσιο φορτίο, τη νυχτερινή κατανάλωση, τις μεταβαλλόμενες σκιάσεις, τη σύνδεση backhaul και τη διαδικασία επανελέγχου μετά από κάθε μεταφορά.

Πριν επιλεγούν πάνελ, μπαταρία ή σύνδεση, καταγράψτε τι πρέπει να επιτηρείται σε κάθε φάση του έργου. Προβλέψτε από την αρχή πώς θα μεταφέρονται η κάμερα, ο ιστός, το ερμάριο και η ενεργειακή μονάδα, καθώς και ποιοι έλεγχοι θα επαναλαμβάνονται στη νέα θέση.

Χαρτογραφήστε τις προσωρινές ανάγκες επιτήρησης

Η διάταξη ενός εργοταξίου αλλάζει καθώς προχωρούν οι εκσκαφές, ο φέρων οργανισμός, οι εξωτερικές εργασίες και η αποθήκευση υλικών. Μια θέση που καλύπτει σήμερα την είσοδο μπορεί αργότερα να αποκλειστεί από γερανό, ικριώματα, προκατασκευασμένα στοιχεία ή νέο κτίσμα.

Ξεκινήστε με έναν πίνακα ανά φάση έργου:

Παράμετρος	Τι πρέπει να καταγραφεί
Ζώνη επιτήρησης	Είσοδοι, περίμετρος, αποθήκες, μηχανήματα ή προσωρινές εγκαταστάσεις
Ωράριο λειτουργίας	Συνεχής λειτουργία ή συγκεκριμένες χρονικές περίοδοι
Νυχτερινή λειτουργία	Φωτισμός υπερύθρων, λευκός φωτισμός ή άλλες λειτουργίες αυξημένου φορτίου
Μελλοντικά εμπόδια	Νέα κτίσματα, γερανοί, κοντέινερ, ικριώματα και συσσωρευμένα υλικά
Διαθέσιμη σύνδεση	Κινητό δίκτυο, ασύρματη ζεύξη ή τοπική καταγραφή
Προγραμματισμένη μεταφορά	Νέα θέση, χρονικό σημείο και απαιτούμενη περιοχή κάλυψης
Έκθεση σε κλοπή	Προσβασιμότητα ιστού, πάνελ, ερμαρίου, καλωδίων και μπαταρίας

Σημειώστε επίσης ποια συμβάντα πρέπει να παραμένουν διαθέσιμα όταν διακοπεί το backhaul. Η τοπική εγγραφή μπορεί να περιορίσει την απώλεια υλικού κατά μια προσωρινή αστοχία σύνδεσης, αλλά απαιτεί συμβατή αποθήκευση και διαδικασία ανάκτησης. Η απομακρυσμένη παρακολούθηση, αντίθετα, εξαρτάται τόσο από την τροφοδοσία όσο και από τη σταθερότητα της επικοινωνίας.

Για κάθε προγραμματισμένη μεταφορά ορίστε εκ των προτέρων:

τη νέα γωνία θέασης και το απαιτούμενο ύψος,
την πιθανή ηλιακή έκθεση της νέας θέσης,
τη διαδρομή ή την κατεύθυνση του backhaul,
τη μέθοδο στερέωσης,
τα σημεία που θα χρειαστούν νέα ευθυγράμμιση,
τον υπεύθυνο επανεκκίνησης και παράδοσης.

Έτσι αποφεύγεται η μεταφορά μιας λειτουργικής μονάδας σε θέση όπου έχει καλή εικόνα αλλά ανεπαρκή φόρτιση ή ασταθή σύνδεση.

Καταρτίστε προϋπολογισμό φορτίου για κάμερες, ασύρματο εξοπλισμό και νυχτερινή λειτουργία

Η διαστασιολόγηση ξεκινά από watt και ώρες λειτουργίας, όχι μόνο από την ονομαστική χωρητικότητα της μπαταρίας. Καταγράψτε ξεχωριστά κάθε κάμερα, ασύρματη συσκευή, μετατροπέα, switch, καταγραφικό και βοηθητικό φορτίο.

Ο βασικός υπολογισμός είναι:

Ημερήσια ενέργεια φορτίου σε Wh = μέση ισχύς σε W × ώρες λειτουργίας

Για φορτία που αλλάζουν μεταξύ ημέρας και νύχτας, υπολογίστε τις περιόδους χωριστά. Η κατανάλωση μιας κάμερας μπορεί να αυξηθεί όταν ενεργοποιείται ο υπέρυθρος ή ενσωματωμένος φωτισμός. Επίσης, ένας ασύρματος πομπός μπορεί να λειτουργεί όλο το εικοσιτετράωρο, ακόμη και όταν δεν παρακολουθεί κάποιος ζωντανή εικόνα.

Υποθετικό παράδειγμα υπολογισμού

Το παρακάτω είναι αποκλειστικά παράδειγμα σχεδιασμού και όχι μέτρηση ή δήλωση απόδοσης συγκεκριμένου προϊόντος:

δύο κάμερες με υποθετική μέση κατανάλωση 8 W η καθεμία,
μία μονάδα επικοινωνίας με υποθετική κατανάλωση 7 W,
βοηθητικός δικτυακός εξοπλισμός με υποθετική κατανάλωση 3 W.

Το συνολικό μέσο φορτίο θα ήταν:

(2 × 8 W) + 7 W + 3 W = 26 W

Για συνεχή λειτουργία:

26 W × 24 ώρες = 624 Wh ανά ημέρα

Αυτό δεν σημαίνει ότι μια ονομαστική μπαταρία 624 Wh επαρκεί. Πρέπει να ληφθούν υπόψη οι απώλειες μετατροπής και καλωδίωσης, η διαθέσιμη και όχι μόνο η ονομαστική ενέργεια, οι συνθήκες φόρτισης, η θερμοκρασία και το περιθώριο για ημέρες με μειωμένη ηλιακή παραγωγή. Δεν υπάρχει καθολική εγγύηση αυτονομίας μόνο από την τιμή Wh.

Ως παράδειγμα επιλογής, το ηλιακό σύστημα Maxsol CS12060 με πάνελ 120 W και μπαταρία 768 Wh τεκμηριώνεται με μονοκρυσταλλικό πάνελ 120 W, μπαταρία LiFePO4 12,8 V 60 Ah/768 Wh, ελεγκτή MPPT και τρεις εξόδους DC 12 V. Το RS485 είναι προαιρετικό. Τα 768 Wh είναι ονομαστική ενέργεια και όχι εγγυημένη παραδοτέα ενέργεια ή χρόνος λειτουργίας.

Πριν χρησιμοποιηθεί σε συγκεκριμένο σχεδιασμό, επιβεβαιώστε στο ισχύον φύλλο δεδομένων:

τα όρια τάσης, ρεύματος και ισχύος φωτοβολταϊκής εισόδου του ελεγκτή,
τις επιτρεπόμενες θερμοκρασίες φόρτισης της μπαταρίας,
τις διαθέσιμες προστασίες και την πραγματική διαμόρφωση,
το επιτρεπόμενο φορτίο ανά έξοδο,
την απαιτούμενη ενεργειακή εφεδρεία για τη θέση εγκατάστασης.

Ελέγξτε προσεκτικά τη μετατροπή DC σε PoE

Μια κάμερα PoE δεν πρέπει να συνδέεται σε μετατροπέα μόνο επειδή η έξοδος αναφέρεται ως «PoE». Πρέπει να συμφωνούν τάση, πολικότητα, pinout, πρωτόκολλο και απαιτούμενη ισχύς.

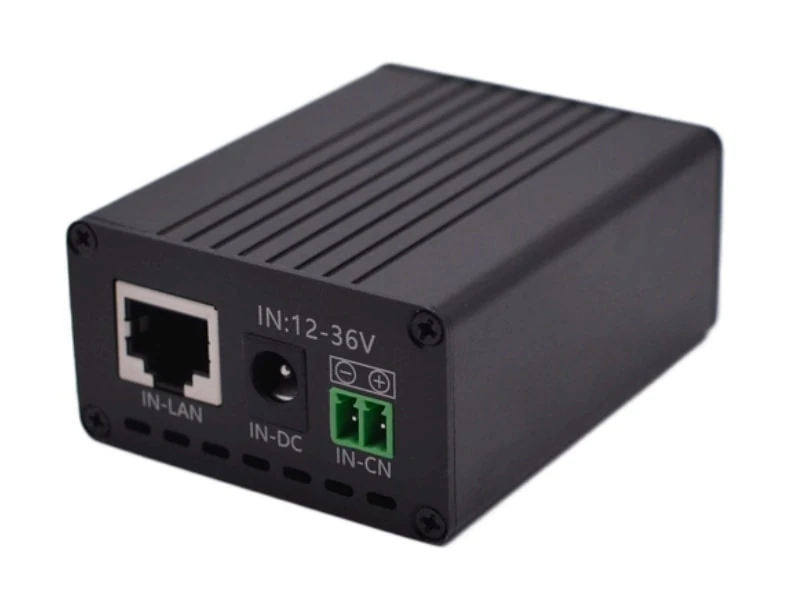

Ο μετατροπέας Maxsol POE24V από DC σε PoE δέχεται είσοδο 12–36 V DC και παρέχει ρυθμιζόμενη έξοδο PoE 12–57 V, Gigabit Ethernet και οθόνη LCD ένδειξης τάσης. Για μετατροπή 12 V σε 48 V, το τεκμηριωμένο συνεχές φορτίο είναι έως 30 W. Η αναφερόμενη απόδοση έως 94% αποτελεί μέγιστη τιμή και δεν πρέπει να χρησιμοποιείται ως εγγυημένη τιμή σχεδιασμού.

Δεν έχει τεκμηριωθεί από αυτά τα στοιχεία αυτόματη ανίχνευση ή διαπραγμάτευση τροφοδοτούμενης συσκευής κατά IEEE. Επομένως, πριν από τη σύνδεση κάμερας ή ασύρματης μονάδας, ελέγξτε τις ηλεκτρικές απαιτήσεις και τη συμβατότητα των ακροδεκτών. Ο μετατροπέας και το ηλιακό σύστημα αποτελούν παραδείγματα επιλογής και όχι επιβεβαιωμένο, δοκιμασμένο πακέτο.

Επιλέξτε συνδεσιμότητα που προσαρμόζεται στις αλλαγές του εργοταξίου

Οι δύο συνηθέστερες επιλογές backhaul για προσωρινό CCTV είναι η σύνδεση μέσω κινητού δικτύου και η κατευθυντική ασύρματη ζεύξη. Καμία δεν είναι κατάλληλη για κάθε θέση.

Κριτήριο	Σύνδεση κινητού δικτύου	Κατευθυντική ασύρματη ζεύξη
Βασική προϋπόθεση	Επαρκές σήμα και κατάλληλη υπηρεσία δεδομένων	Κατάλληλο απομακρυσμένο σημείο και καθαρή οπτική επαφή
Μεταφορά μονάδας	Συνήθως απαιτεί νέο έλεγχο σήματος	Απαιτεί νέα στόχευση και έλεγχο διαδρομής
Επηρεασμός από νέες κατασκευές	Πιθανή μεταβολή σήματος ή ανακλάσεων	Μεγάλος κίνδυνος από εμπόδια στη γραμμή θέασης
Εξάρτηση από τρίτους	Δίκτυο και όροι παρόχου	Διαθεσιμότητα και τροφοδοσία του απέναντι σημείου
Έλεγχος από τον εγκαταστάτη	Περιορισμένος ως προς το εξωτερικό δίκτυο	Μεγαλύτερος ως προς θέση, στόχευση και τοπική υποδομή
Κατάλληλη χρήση	Απομονωμένες ή συχνά μετακινούμενες μονάδες	Σύνδεση με γραφείο έργου ή υφιστάμενο δίκτυο με οπτική επαφή

Για σύνδεση κινητού δικτύου, ελέγξτε το σήμα στο πραγματικό ύψος και στη σχεδιαζόμενη θέση του εξοπλισμού. Μια μέτρηση στο έδαφος ή πριν από την κατασκευή νέων δομικών στοιχείων δεν αρκεί για όλη τη διάρκεια του έργου. Επιβεβαιώστε επίσης τις απαιτήσεις δεδομένων του συστήματος, χωρίς να βασίζεστε μόνο στη μέγιστη θεωρητική ταχύτητα της σύνδεσης.

Για ζεύξη σημείο προς σημείο, η οπτική επαφή, οι παρεμβολές και η σωστή στόχευση είναι καθοριστικές. Η ασύρματη μονάδα CPE295 στα 5,8 GHz τεκμηριώνεται με κατευθυντική κεραία MIMO 2×2 14 dBi, μία θύρα Gigabit LAN, τροφοδοσία IEEE 802.3af/at ή 9–48 V DC και κατανάλωση πλήρους φορτίου 6,5 W.

Οι ονομασίες εμβέλειας ή ασύρματου ρυθμού μιας κατηγορίας προϊόντων δεν εγγυώνται πραγματική απόσταση ή διαθέσιμο throughput στο εργοτάξιο. Ελέγξτε τη γραμμή θέασης, το επίπεδο παρεμβολών, την απαιτούμενη χωρητικότητα για τα video streams και τους ισχύοντες τοπικούς κανόνες χρήσης ραδιοσυχνοτήτων.

Εάν η διάταξη θα αλλάζει συχνά, προβλέψτε εναλλακτική διαδρομή επικοινωνίας ή τουλάχιστον δυνατότητα τοπικής καταγραφής. Μην θεωρείτε ότι η σύνδεση που λειτουργεί στην πρώτη φάση θα παραμείνει διαθέσιμη όταν υψωθούν νέοι όροφοι ή μετακινηθούν οι γερανοί.

Σχεδιάστε αρθρωτή στήριξη και ασφαλή εξωτερικά ερμάρια

Η αρθρωτή κατασκευή μειώνει τον χρόνο αποσυναρμολόγησης και περιορίζει τα λάθη κατά τη μεταφορά. Το πάνελ, η κάμερα, η κεραία, το ερμάριο και η βάση μπορούν να αποτελούν διακριτές μονάδες, με σαφώς επισημασμένα καλώδια και προκαθορισμένα σημεία σύνδεσης.

Μια πρακτική προσωρινή διάταξη πρέπει να προβλέπει:

σταθερή βάση ή κατάλληλη αγκύρωση για το αναμενόμενο περιβάλλον,
ανεξάρτητη ρύθμιση της κατεύθυνσης του πάνελ και της κάμερας,
δυνατότητα ευθυγράμμισης της κατευθυντικής κεραίας χωρίς μετακίνηση του πάνελ,
μηχανική ανακούφιση τάσης στα καλώδια,
προστασία και σφράγιση των εισόδων καλωδίων,
σαφή σήμανση πολικότητας, τάσης και προορισμού κάθε γραμμής,
περιορισμένη και ελεγχόμενη πρόσβαση σε μπαταρία, ελεγκτή και δικτυακό εξοπλισμό.

Η αντικλεπτική προστασία δεν αφορά μόνο την κάμερα. Ένα προσβάσιμο πάνελ, ένα εκτεθειμένο καλώδιο τροφοδοσίας ή ένα ερμάριο που ανοίγει εύκολα μπορεί να ακινητοποιήσει ολόκληρο το σύστημα. Χρησιμοποιήστε κατάλληλες κλειδαριές, προστατευμένες διαδρομές καλωδίων και στερεώσεις που δεν αφαιρούνται εύκολα, χωρίς να δυσχεραίνεται η ασφαλής συντήρηση.

Για την επιλογή και οργάνωση τροφοδοσίας, Ethernet, οπτικής ίνας και μπαταρίας μέσα σε εξωτερικό ερμάριο, ανατρέξτε στον οδηγό σχεδιασμού εξωτερικού PoE switch box. Για τις διαφορές μεταξύ στεγανότητας και μηχανικής αντοχής, χρησιμοποιήστε τον ξεχωριστό οδηγό για περιβλήματα CCTV IP65 και IK10 αντί να επιλέξετε ερμάριο μόνο από μία ένδειξη προστασίας.

Συνηθισμένο λάθος είναι η τοποθέτηση όλων των εξαρτημάτων στον ίδιο ιστό χωρίς να εξετάζεται η ισορροπία, η επιφάνεια που εκτίθεται στον άνεμο και η πρόσβαση για συντήρηση. Η μηχανική μελέτη, η γείωση και η ηλεκτρική ασφάλεια πρέπει να αξιολογούνται για τη συγκεκριμένη προσωρινή κατασκευή από κατάλληλο τεχνικό.

Επανελέγξτε την ηλιακή έκθεση μετά από κάθε μεταφορά

Η ηλιακή έκθεση σε ένα εργοτάξιο δεν παραμένει σταθερή. Νέοι τοίχοι, όροφοι, γερανοί, ικριώματα, κοντέινερ και προσωρινές αποθήκες μπορούν να σκιάσουν το πάνελ για σημαντικό μέρος της ημέρας. Ακόμη και χωρίς μεταφορά, η εξέλιξη του έργου μπορεί να μετατρέψει μια κατάλληλη θέση σε προβληματική.

Μετά από κάθε αλλαγή θέσης:

Ελέγξτε τη διαδρομή του ήλιου σε σχέση με τα υφιστάμενα και προγραμματισμένα εμπόδια.
Επιβεβαιώστε ότι η κάμερα και το πάνελ μπορούν να έχουν διαφορετικό προσανατολισμό.
Εξετάστε αν κεραίες, ιστοί ή καλώδια δημιουργούν τοπική σκίαση στο πάνελ.
Καθαρίστε τη φωτοβολταϊκή επιφάνεια όταν σκόνη ή υλικά του εργοταξίου μειώνουν την έκθεσή της.
Ελέγξτε τις ενδείξεις φόρτισης και την τάση σε διαφορετικές περιόδους λειτουργίας.
Συγκρίνετε το νέο φορτίο με το αρχικό ενεργειακό φύλλο υπολογισμού.

Μην χρησιμοποιείτε μία στιγμιαία ένδειξη φόρτισης ως απόδειξη επάρκειας. Ο έλεγχος πρέπει να καλύπτει την αναμενόμενη ημερήσια λειτουργία, συμπεριλαμβανομένης της νυχτερινής κατανάλωσης. Εάν προστέθηκε δεύτερη κάμερα, άλλαξε ο φωτισμός ή ενεργοποιήθηκε νέο radio link, ο αρχικός υπολογισμός παύει να είναι έγκυρος.

Εξετάστε επίσης το επόμενο στάδιο του έργου. Αν ένα νέο δομικό στοιχείο πρόκειται σύντομα να σκιάσει το πάνελ ή να διακόψει την ασύρματη ζεύξη, είναι προτιμότερο να επιλεγεί εξαρχής η επόμενη θέση αντί να γίνει δεύτερη έκτακτη μεταφορά.

Θέστε σε λειτουργία και παραδώστε το προσωρινό σύστημα

Η θέση σε λειτουργία δεν ολοκληρώνεται όταν εμφανιστεί εικόνα στην οθόνη. Απαιτεί έλεγχο τροφοδοσίας, δικτύου, καταγραφής, νυχτερινής λειτουργίας και τεκμηρίωσης. Η ίδια διαδικασία πρέπει να επαναλαμβάνεται μετά από κάθε μεταφορά.

Έλεγχος αρχικής θέσης σε λειτουργία

Επιβεβαιώστε την πολικότητα και την τάση κάθε DC σύνδεσης.
Ελέγξτε την πραγματική απαίτηση ισχύος κάθε PoE συσκευής.
Ενεργοποιήστε τις κάμερες ταυτόχρονα, ώστε να εντοπιστούν προβλήματα συνολικού φορτίου.
Δοκιμάστε τη νυχτερινή λειτουργία και τον φωτισμό της κάμερας.
Ελέγξτε την καταγραφή, την αναπαραγωγή και τη σωστή ημερομηνία και ώρα.
Επιβεβαιώστε τη σύνδεση backhaul και την ποιότητα της ζεύξης.
Ελέγξτε τη στερέωση, τα καλώδια και το κλείσιμο του ερμαρίου.
Καταγράψτε προσανατολισμό πάνελ, στόχευση κάμερας και κεραίας, τάσεις και διαμόρφωση δικτύου.

Επαναφορά σε λειτουργία μετά τη μεταφορά

Η επαναλειτουργία πρέπει να αντιμετωπίζεται ως νέα θέση εγκατάστασης και όχι ως απλή επανασύνδεση. Επαναλάβετε τουλάχιστον:

έλεγχο για ζημιές σε βύσματα, καλώδια, βάσεις και στεγανοποιήσεις,
έλεγχο πολικότητας πριν από την ενεργοποίηση,
νέο έλεγχο σκίασης και προσανατολισμού του πάνελ,
επαναστόχευση της ασύρματης ζεύξης ή μέτρηση σήματος κινητού δικτύου,
επιβεβαίωση του οπτικού πεδίου της κάμερας,
δοκιμαστική εγγραφή ημέρας και νύχτας,
επιβεβαίωση απομακρυσμένης πρόσβασης,
ενημέρωση σχεδίου θέσης, διευθύνσεων δικτύου και στοιχείων εξοπλισμού.

Το έντυπο παράδοσης καλό είναι να περιλαμβάνει τη θέση κάθε μονάδας, το ενεργειακό φορτίο, τις βασικές ρυθμίσεις, τα σημεία απομόνωσης, τις διαδικασίες ασφαλούς τερματισμού και την ημερομηνία του επόμενου ελέγχου. Πρέπει επίσης να αναφέρει ποιες αλλαγές —όπως πρόσθετη κάμερα, νέος ασύρματος εξοπλισμός ή μεταφορά πάνελ— απαιτούν νέο υπολογισμό.

Πριν από την τελική επιλογή, συγκρίνετε τα συνδεδεμένα μοντέλα Maxsol με τον απαιτούμενο αριθμό θυρών, το συνολικό και νυχτερινό φορτίο, την απόσταση ζεύξης, την τάση τροφοδοσίας, το περιβάλλον εγκατάστασης και τις ανάγκες διαχείρισης. Επιβεβαιώστε πάντα τα τρέχοντα φύλλα δεδομένων και τη συγκεκριμένη διαμόρφωση, καθώς τα παραπάνω προϊόντα είναι παραδείγματα επιλογής και όχι εγγυημένα συμβατό σύστημα.
