Λάθη σχεδιασμού αυτόνομων φωτοβολταϊκών συστημάτων

Τα συχνότερα λάθη σχεδιασμού off-grid φωτοβολταϊκού συστήματος δεν οφείλονται απλώς σε «μικρό πάνελ» ή «μικρή μπαταρία». Συνήθως προκύπτουν επειδή συγχέονται τα W με τα Wh, χρησιμοποιείται η μέση ετήσια ηλιοφάνεια αντί του δυσμενέστερου μήνα σχεδιασμού, παραλείπονται νυχτερινά και στιγμιαία φορτία ή συνδέονται ασύμβατα MPPT, μπαταρίες και συσκευές PoE.

Η σωστή διερεύνηση ξεκινά από το σύμπτωμα και συνεχίζει με μετρήσεις στα επιμέρους σημεία της ενεργειακής αλυσίδας: φωτοβολταϊκό πλαίσιο, ρυθμιστής φόρτισης, μπαταρία, μετατροπείς και τελικό φορτίο. Τα παρακάτω σενάρια είναι υποθετικά και αποτελούν οδηγό απομόνωσης βλάβης, όχι διάγνωση πραγματικής εγκατάστασης.

Σύμπτωμα	Πιθανότερες αιτίες σχεδιασμού	Τι πρέπει να μετρηθεί ή να ελεγχθεί	Ενδεικτική διόρθωση
Διακοπή λίγο πριν ή κατά την αυγή	Ανεπαρκής αξιοποιήσιμη ενέργεια μπαταρίας, υποεκτιμημένο νυχτερινό φορτίο, αποκοπή χαμηλής τάσης	Τάση και ρεύμα μπαταρίας κατά τη νύχτα, ελάχιστη τάση πριν από τη διακοπή, συνολικά Wh φορτίου	Επανυπολογισμός αυτονομίας, μείωση απωλειών ή επιλογή μεγαλύτερης αποθήκευσης
Επαναλαμβανόμενες επανεκκινήσεις PoE	Πτώση τάσης, ανεπαρκής ισχύς μετατροπέα, φορτίο IR ή εκκίνησης, λάθος PoE	Τάση στην είσοδο και έξοδο του μετατροπέα, μέγιστο ρεύμα, πολικότητα, pinout και απαιτήσεις τροφοδοτούμενης συσκευής	Κατάλληλη διατομή καλωδίου, σωστός μετατροπέας και επιβεβαίωση διεπαφής PoE
Η μπαταρία δεν επαναφορτίζεται πλήρως	Ανεπαρκής ημερήσια παραγωγή, σκίαση, απώλειες, περιορισμός MPPT ή συνεχές φορτίο	Ρεύμα και ισχύς PV, ενέργεια φόρτισης ανά ημέρα, όρια ελεγκτή, κατανάλωση κατά τη φόρτιση	Αύξηση διαθέσιμης παραγωγής, αφαίρεση σκίασης ή επανασχεδιασμός λόγου πάνελ προς φορτίο
Διακοπές μόνο τον χειμώνα	Διαστασιολόγηση με ετήσιο μέσο όρο, μεγαλύτερη διάρκεια νύχτας, διαδοχικές ημέρες χαμηλής παραγωγής	Ενεργειακό ισοζύγιο για τον μήνα σχεδιασμού, πραγματική ημερήσια κατανάλωση και κατάσταση φόρτισης	Σχεδιασμός για τη δυσμενέστερη περίοδο και όχι για μια μέση ημέρα
Αστοχίες ή αποκοπές σε θερμό ερμάριο	Υψηλή θερμοκρασία, ανεπαρκής αερισμός, περιορισμός ισχύος ή φόρτισης από προστασίες	Θερμοκρασία αέρα και εξαρτημάτων, χρονική συσχέτιση με αποκοπές, όρια datasheet	Σκίαση ερμαρίου, θερμικός σχεδιασμός, αερισμός και κατάλληλη χωροθέτηση

Σύγχυση ονομαστικής ισχύος και ενέργειας με την αξιοποιήσιμη παροχή

Τα W περιγράφουν στιγμιαία ισχύ, ενώ τα Wh περιγράφουν ενέργεια σε μια χρονική περίοδο. Μια κάμερα 12W που λειτουργεί συνεχώς δεν χρειάζεται μπαταρία «12W», αλλά ενέργεια που υπολογίζεται από την ισχύ επί τις ώρες λειτουργίας, μαζί με κάθε πρόσθετο φορτίο και απώλεια.

Σε μια υποθετική παραδοχή, φορτίο 12W για 24 ώρες καταναλώνει:

12W × 24h = 288Wh ανά ημέρα

Αυτό δεν σημαίνει ότι ονομαστική μπαταρία 288Wh επαρκεί. Η ενέργεια που φτάνει στο φορτίο είναι μικρότερη από την ονομαστική λόγω:

των ορίων αποφόρτισης και αποκοπής της μπαταρίας,
των απωλειών στον ελεγκτή, στα καλώδια και στους μετατροπείς,
της κατανάλωσης βοηθητικού εξοπλισμού,
των μεταβολών θερμοκρασίας,
της γήρανσης και των ανοχών των εξαρτημάτων.

Για τον αναλυτικό υπολογισμό φορτίων, ημερών αυτονομίας και φωτοβολταϊκής ισχύος, είναι χρήσιμος ο οδηγός για τη διαστασιολόγηση αυτόνομου ηλιακού συστήματος CCTV.

Γιατί τα Ah δεν συγκρίνονται χωρίς την τάση

Τα αμπερώρια από μόνα τους δεν δείχνουν πόση ενέργεια αποθηκεύεται. Η βασική σύγκριση πρέπει να γίνεται σε Wh:

Ονομαστικά Wh = ονομαστική τάση × Ah

Για παράδειγμα, ως καθαρά υποθετική σύγκριση, μπαταρία 50Ah στα 12V αντιστοιχεί ονομαστικά σε περίπου 600Wh, ενώ μπαταρία 50Ah στα 24V αντιστοιχεί σε περίπου 1.200Wh. Ίδια Ah, διαφορετική ενέργεια.

Ακόμη και η σύγκριση Wh δεν αρκεί για πρόβλεψη αυτονομίας. Πρέπει να είναι γνωστά η επιτρεπόμενη περιοχή λειτουργίας, τα όρια προστασίας, το προφίλ φορτίου και οι απώλειες μετατροπής. Οι γενικές ιδιότητες και οι περιορισμοί της τεχνολογίας αναλύονται στον οδηγό για τα οφέλη των μπαταριών LiFePO4 σε ηλιακά συστήματα CCTV.

Ως παράδειγμα επιλογής, το Maxsol CS8040 με πάνελ 80W και μπαταρία 576Wh τεκμηριώνεται με μονοκρυσταλλικό πάνελ 80W, μπαταρία LiFePO4 12,8V 45Ah/576Wh, MPPT και τρεις εξόδους DC12V. Τα 576Wh είναι ονομαστική ενέργεια μπαταρίας, όχι εγγυημένη ενέργεια προς το φορτίο ή συγκεκριμένος χρόνος αυτονομίας.

Διαστασιολόγηση με μέση ηλιοφάνεια αντί για τον μήνα σχεδιασμού

Ένα σύστημα που λειτουργεί ικανοποιητικά την άνοιξη μπορεί να παρουσιάζει διακοπές τον χειμώνα, αν σχεδιάστηκε με ετήσιο μέσο όρο. Για εγκαταστάσεις στην Ελλάδα, η διαθέσιμη ηλιακή ενέργεια διαφέρει ανά εποχή, θέση, προσανατολισμό, κλίση, ορίζοντα και τοπική σκίαση. Δεν υπάρχει μία ενιαία τιμή κατάλληλη για κάθε έργο.

Ο μήνας σχεδιασμού πρέπει να αντιπροσωπεύει τη δυσμενέστερη περίοδο κατά την οποία απαιτείται συνεχής λειτουργία. Η μελέτη χρειάζεται να εξετάζει:

την ημερήσια κατανάλωση του πλήρους φορτίου,
την προβλεπόμενη παραγωγή κατά τη δυσμενέστερη περίοδο,
την ενέργεια που απομένει για φόρτιση αφού τροφοδοτηθεί το φορτίο ημέρας,
τις διαδοχικές ημέρες μειωμένης παραγωγής,
τις απώλειες και τα όρια φόρτισης.

Η ισχύς του πάνελ δεν είναι ημερήσια παραγωγή

Η ένδειξη 120W σε ένα φωτοβολταϊκό πλαίσιο είναι ονομαστική ισχύς υπό καθορισμένες συνθήκες, όχι υπόσχεση ότι θα παράγει 120W όλη την ημέρα. Η πραγματική ενέργεια επηρεάζεται από την ακτινοβολία, τη θερμοκρασία του πλαισίου, τη σκίαση, τη γωνία πρόσπτωσης, τη ρύπανση και τις απώλειες του συστήματος.

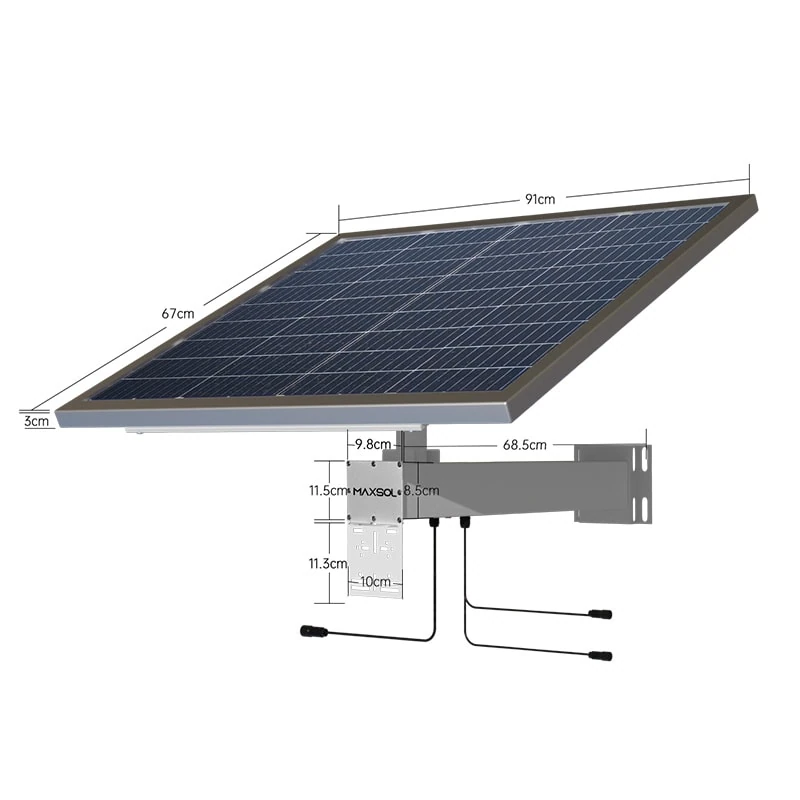

Το Maxsol CS12060 με πάνελ 120W και μπαταρία 768Wh αποτελεί διαφορετικό παράδειγμα ονομαστικής διαμόρφωσης: μονοκρυσταλλικό πάνελ 120W, μπαταρία LiFePO4 12,8V 60Ah/768Wh, MPPT και τρεις εξόδους DC12V. Η σύγκρισή του με μικρότερη διαμόρφωση πρέπει να βασιστεί στο ενεργειακό ισοζύγιο του έργου και όχι μόνο στη διαφορά των W ή Wh.

Πριν από επιλογή, χρειάζεται επιβεβαίωση του τρέχοντος datasheet και της παρεχόμενης διαμόρφωσης, ειδικά για τα όρια τάσης, ρεύματος και ισχύος PV του MPPT, καθώς και για τις επιτρεπόμενες θερμοκρασίες φόρτισης της μπαταρίας.

Παράλειψη νυχτερινών φορτίων, απωλειών μετατροπής και εκκίνησης

Η πινακίδα κατανάλωσης μιας κάμερας ή ενός ασύρματου τερματικού δεν αποτυπώνει πάντα το δυσμενέστερο φορτίο. Οι υπέρυθρες λυχνίες, οι θερμαντήρες, τα ασύρματα uplinks, οι μετατροπείς DC και τα στιγμιαία ρεύματα εκκίνησης μπορούν να αλλάξουν σημαντικά το προφίλ κατανάλωσης.

Σε ένα υποθετικό σημείο επιτήρησης μπορεί να υπάρχουν:

κάμερα με υψηλότερη κατανάλωση όταν ενεργοποιείται ο υπέρυθρος φωτισμός,
ασύρματη γέφυρα που λειτουργεί 24 ώρες,
μετατροπέας DC-to-PoE με δική του κατανάλωση και απώλειες,
switch, router ή ελεγκτής με ξεχωριστή τροφοδοσία,
στιγμιαία αιχμή κατά την ταυτόχρονη εκκίνηση μετά από αποκοπή.

Αν ο υπολογισμός χρησιμοποιεί μόνο τη χαμηλότερη ημερήσια κατανάλωση της κάμερας, το σύστημα μπορεί να σβήνει λίγο πριν από την αυγή. Αν ο μετατροπέας έχει αρκετή μέση ισχύ αλλά όχι περιθώριο για την αιχμή, μπορεί να εμφανίζονται συνεχείς επανεκκινήσεις.

Μετρήστε ενέργεια, όχι μόνο στιγμιαίο ρεύμα

Μια στιγμιαία μέτρηση με πολύμετρο μπορεί να χάσει την ενεργοποίηση IR ή μια σύντομη αιχμή. Προτιμάται καταγραφή για πλήρη κύκλο ημέρας και νύχτας, με μέτρηση:

τάσης στην πηγή και στο άκρο του φορτίου,
μέσου και μέγιστου ρεύματος,
Wh ανά 24ωρο,
χρονικής στιγμής ενεργοποίησης νυχτερινών λειτουργιών,
συμπεριφοράς κατά την επανεκκίνηση όλων των συσκευών.

Το περιθώριο σχεδιασμού δεν πρέπει να βασίζεται στη μέγιστη θεωρητική απόδοση ενός μετατροπέα. Η πραγματική απόδοση μεταβάλλεται με την τάση εισόδου, την τάση εξόδου, το φορτίο και τη θερμοκρασία.

Ασυμφωνία μπαταρίας, MPPT και διεπαφών PoE

Η συμβατότητα δεν εξασφαλίζεται επειδή οι σύνδεσμοι ταιριάζουν ή επειδή δύο συσκευές αναφέρουν «12V», «24V» ή «PoE». Πρέπει να ελεγχθεί ολόκληρη η αλυσίδα τάσης και ισχύος.

Έλεγχος μπαταρίας και MPPT

Για το υποσύστημα φόρτισης επιβεβαιώστε:

την περιοχή τάσης PV του MPPT,
τη μέγιστη επιτρεπόμενη τάση ανοικτού κυκλώματος,
τα όρια ρεύματος και ισχύος εισόδου,
το προφίλ φόρτισης για τη συγκεκριμένη χημεία μπαταρίας,
τις θερμοκρασίες στις οποίες επιτρέπεται η φόρτιση,
τη λειτουργία των προστασιών χαμηλής και υψηλής τάσης.

Η υπέρβαση ενός ορίου MPPT δεν διορθώνεται απλώς με μεγαλύτερη μπαταρία. Αντίστοιχα, η προσθήκη μεγαλύτερου φωτοβολταϊκού πλαισίου δεν ωφελεί όταν ο ελεγκτής δεν μπορεί να δεχθεί την αντίστοιχη τάση, ένταση ή ισχύ.

Το PoE δεν είναι μία ενιαία ηλεκτρική διεπαφή

Σε μια σύνδεση PoE πρέπει να επιβεβαιώνονται η απαιτούμενη τάση, η πολικότητα, το pinout, η μέγιστη ισχύς, το μήκος και η διατομή καλωδίου, καθώς και το αν απαιτείται συγκεκριμένο πρωτόκολλο ανίχνευσης ή διαπραγμάτευσης.

Ο μετατροπέας Maxsol POE24V DC-to-PoE δέχεται είσοδο 12–36V DC και παρέχει ρυθμιζόμενη έξοδο PoE 12–57V, Gigabit Ethernet και οθόνη LCD τάσης. Για μετατροπή 12V σε 48V, το τεκμηριωμένο συνεχές φορτίο είναι έως 30W. Η αναφερόμενη απόδοση έως 94% είναι μέγιστη τιμή και δεν πρέπει να χρησιμοποιείται ως εγγυημένη απόδοση σχεδιασμού.

Από τα διαθέσιμα στοιχεία δεν τεκμηριώνεται ανίχνευση ή διαπραγμάτευση τροφοδοτούμενης συσκευής κατά IEEE. Επομένως, πριν από τη σύνδεση πρέπει να ελεγχθούν τάση, πολικότητα, pinout και συμβατότητα πρωτοκόλλου. Τα συνδεδεμένα ηλιακά συστήματα και ο μετατροπέας αποτελούν παραδείγματα επιλογής και όχι δοκιμασμένο, αυτομάτως συμβατό σύνολο.

Πώς απομονώνεται μια επανεκκίνηση PoE

Αν το φορτίο επανεκκινείται, ακολουθήστε αυτή τη σειρά:

Μετρήστε την τάση στους ακροδέκτες της μπαταρίας κατά την επανεκκίνηση.
Μετρήστε την τάση στην είσοδο του μετατροπέα, ώστε να εντοπιστεί πτώση στο καλώδιο.
Ελέγξτε την τάση εξόδου και αν ο μετατροπέας φτάνει σε όριο ισχύος.
Δοκιμάστε το φορτίο με γνωστή κατάλληλη τροφοδοσία και ίδιο καλώδιο δεδομένων.
Επιβεβαιώστε το pinout και τη μέθοδο PoE που απαιτεί η τελική συσκευή.
Ελέγξτε αν η επανεκκίνηση συμπίπτει με ενεργοποίηση IR, ασυρμάτου ή άλλου φορτίου.

Παράβλεψη σκίασης, θερμοκρασίας και πρόσβασης συντήρησης

Ένα σωστό ενεργειακό μοντέλο μπορεί να αποτύχει στην πράξη αν αγνοηθεί το φυσικό περιβάλλον. Η σκιά από ιστό, κεραία, περίφραξη, βλάστηση ή κτίσμα μπορεί να εμφανίζεται μόνο συγκεκριμένες ώρες ή εποχές. Ένας οπτικός έλεγχος το μεσημέρι δεν αρκεί για να επιβεβαιώσει ανεμπόδιστη ηλιακή έκθεση.

Η θερμοκρασία απαιτεί επίσης διπλό έλεγχο. Το φωτοβολταϊκό πλαίσιο μπορεί να αποδίδει διαφορετικά όταν θερμαίνεται, ενώ μπαταρία, MPPT και μετατροπείς μέσα σε κλειστό υπαίθριο ερμάριο ενδέχεται να περιορίσουν τη λειτουργία τους ή να ενεργοποιήσουν προστασίες. Πρέπει να εξετάζονται τα επιτρεπόμενα όρια κάθε εξαρτήματος και όχι μόνο η θερμοκρασία περιβάλλοντος.

Η πρόσβαση είναι μέρος του σχεδιασμού

Η εγκατάσταση πρέπει να επιτρέπει ασφαλή και πρακτική πρόσβαση για:

καθαρισμό και οπτικό έλεγχο του πάνελ,
μέτρηση τάσης και ρεύματος,
έλεγχο ασφαλειών, συνδέσεων και διάβρωσης,
ανάγνωση ενδείξεων ή δεδομένων ελεγκτή,
αποσύνδεση επιμέρους κλάδων για απομόνωση βλάβης,
αντικατάσταση μπαταρίας, μετατροπέα ή καλωδίου.

Αν για κάθε μέτρηση απαιτείται αποξήλωση ιστού ή πλήρης διακοπή του δικτύου, ακόμη και μια απλή βλάβη γίνεται δύσκολο να εντοπιστεί. Η προαιρετική RS485 που αναφέρεται για τα CS8040 και CS12060 πρέπει να επιβεβαιώνεται στην παρεχόμενη διαμόρφωση· δεν πρέπει να θεωρείται δεδομένη δυνατότητα απομακρυσμένης διαχείρισης.

Επιβεβαίωση του διορθωμένου σχεδιασμού με checklist θέσης σε λειτουργία

Η επαλήθευση πρέπει να γίνει πριν παραδοθεί το σημείο και ξανά υπό αντιπροσωπευτικές συνθήκες νυχτερινής λειτουργίας. Ένα πρακτικό checklist περιλαμβάνει τα εξής:

Φορτία και ενεργειακό ισοζύγιο

Καταγράφηκαν όλα τα φορτία, ακόμη και router, ασύρματες γέφυρες και βοηθητικά κυκλώματα.
Μετρήθηκε η κατανάλωση για πλήρες 24ωρο.
Περιλήφθηκαν IR, θερμαντήρες και λειτουργίες εκκίνησης.
Τα W μετατράπηκαν σε Wh με βάση τις πραγματικές ώρες λειτουργίας.
Η αυτονομία υπολογίστηκε από αξιοποιήσιμη και όχι μόνο ονομαστική ενέργεια.
Τα Ah συγκρίθηκαν αφού μετατράπηκαν σε Wh στην αντίστοιχη τάση.

Φωτοβολταϊκό και επαναφόρτιση

Ο σχεδιασμός βασίζεται στη δυσμενέστερη περίοδο λειτουργίας και όχι στον ετήσιο μέσο όρο.
Ελέγχθηκε ο ορίζοντας για εποχική και ωριαία σκίαση.
Επιβεβαιώθηκαν προσανατολισμός, κλίση και μηχανική στερέωση.
Υπολογίστηκε αν περισσεύει αρκετή ενέργεια για επαναφόρτιση ενώ λειτουργεί το φορτίο.
Ελέγχθηκαν τα όρια τάσης, ρεύματος και ισχύος PV του MPPT από το τρέχον datasheet.

Μπαταρία και καλωδίωση

Επιβεβαιώθηκαν η χημεία, η ονομαστική τάση και το κατάλληλο προφίλ φόρτισης.
Ελέγχθηκαν οι επιτρεπόμενες θερμοκρασίες φόρτισης και εκφόρτισης.
Μετρήθηκε η πτώση τάσης με το μέγιστο αναμενόμενο φορτίο.
Επιλέχθηκαν κατάλληλη διατομή καλωδίου, προστασία και απομόνωση κλάδων.
Καταγράφηκε η τάση πριν από την αυγή και κατά την εκκίνηση των φορτίων.

PoE, δίκτυο και τελικές δοκιμές

Επιβεβαιώθηκαν τάση, πολικότητα, pinout και απαιτούμενο πρωτόκολλο PoE.
Ελέγχθηκε ότι το συνεχές και στιγμιαίο φορτίο δεν υπερβαίνει τα όρια του μετατροπέα.
Η δοκιμή έγινε με το τελικό μήκος καλωδίου Ethernet.
Προσομοιώθηκε επανεκκίνηση μετά από αποκοπή χαμηλής τάσης.
Ελέγχθηκε η ταυτόχρονη εκκίνηση κάμερας, IR και ασυρμάτου.
Καταγράφηκαν οι ρυθμίσεις MPPT, οι τάσεις αποκοπής και η τελική καλωδίωση.
Διασφαλίστηκε πρόσβαση για μέτρηση, καθαρισμό και αντικατάσταση εξαρτημάτων.

Μια επιτυχημένη δοκιμή σε μία ηλιόλουστη ημέρα δεν αποδεικνύει λειτουργία όλο τον χρόνο. Η αποδοχή του συστήματος πρέπει να βασίζεται σε μετρημένο φορτίο, τεκμηριωμένη συμβατότητα και ενεργειακό περιθώριο για την περίοδο σχεδιασμού, χωρίς υπόθεση καθολικής αυτονομίας ή εγγυημένης λειτουργίας 24/7.

Ως επόμενο βήμα, συγκρίνετε τα συνδεδεμένα μοντέλα Maxsol και τον μετατροπέα με τις πραγματικές απαιτήσεις του έργου: αριθμό θυρών και φορτίων, ημερήσια ενέργεια, απόσταση καλωδίωσης, τάση και ισχύ, συνθήκες περιβάλλοντος και ανάγκες τοπικής ή απομακρυσμένης διαχείρισης.
