Επιλογή μπαταρίας LiFePO4 για ηλιακό CCTV 24/7

Μια μπαταρία LiFePO4 για ηλιακό CCTV πρέπει να επιλέγεται με βάση την πραγματική ημερήσια κατανάλωση του συστήματος, τις ημέρες μειωμένης ηλιοφάνειας και τα όρια φόρτισης και θερμοκρασίας της εγκατάστασης. Η ονομαστική χωρητικότητα σε Ah είναι χρήσιμη, όμως για ένα σύστημα επιτήρησης που λειτουργεί όλο το εικοσιτετράωρο, πιο ουσιαστική είναι η διαθέσιμη ενέργεια σε Wh και ο τρόπος με τον οποίο αυτή εντάσσεται στον συνολικό ενεργειακό σχεδιασμό.

Για κάμερες IP, PoE switches, ασύρματες ζεύξεις, NVR ή router σε απομακρυσμένο σημείο, η μπαταρία δεν είναι απλώς «εφεδρεία». Είναι ο κρίκος που πρέπει να κρατήσει τη λειτουργία σταθερή τη νύχτα, σε συννεφιά και κατά τη διάρκεια περιόδων με χαμηλότερη ηλιακή παραγωγή. Η σωστή επιλογή απαιτεί υπολογισμό φορτίου, όχι εκτίμηση από το μέγεθος του φωτοβολταϊκού πάνελ μόνο.

Γιατί έχει σημασία η χημεία της μπαταρίας

Οι μπαταρίες LiFePO4, δηλαδή φωσφορικού λιθίου-σιδήρου, χρησιμοποιούνται συχνά σε αυτόνομα ηλιακά συστήματα επειδή προσφέρουν ονομαστική τάση 12,8V σε πολλές διαμορφώσεις και μπορούν να υποστηρίξουν επαναλαμβανόμενη φόρτιση και εκφόρτιση όταν σχεδιάζονται σωστά.

Για εφαρμογή solar CCTV, η χημεία της μπαταρίας έχει πρακτική σημασία σε τέσσερα σημεία:

Σταθερότερη τροφοδοσία: Η κάμερα, η ασύρματη γέφυρα και ο δικτυακός εξοπλισμός χρειάζονται τάση που παραμένει εντός των αποδεκτών ορίων τους.
Σχεδιασμός αξιοποιήσιμης ενέργειας: Η ονομαστική ενέργεια δεν πρέπει να θεωρείται αυτομάτως πλήρως διαθέσιμη. Τα όρια προστασίας, η θερμοκρασία, οι απώλειες μετατροπής και οι ρυθμίσεις του συστήματος επηρεάζουν ό,τι μπορεί πράγματι να χρησιμοποιηθεί.
Συμβατότητα φόρτισης: Ο ελεγκτής φόρτισης πρέπει να έχει κατάλληλες ρυθμίσεις για την μπαταρία και να συνεργάζεται σωστά με το φωτοβολταϊκό πεδίο.
Προστασία εγκατάστασης: Σε ένα υπαίθριο ερμάριο, η προστασία από υπερφόρτιση, υπερβολική εκφόρτιση, υπερένταση και ακραίες θερμοκρασίες είναι μέρος του σχεδιασμού και όχι πρόσθετη πολυτέλεια.

Η LiFePO4 δεν απαλλάσσει τον μελετητή από τους υπολογισμούς. Μια μεγαλύτερη μπαταρία μπορεί να προσφέρει περισσότερη αποθηκευμένη ενέργεια, αλλά δεν λύνει πρόβλημα υποδιαστασιολογημένου πάνελ, ανεπαρκούς ηλιοφάνειας, σκίασης ή φορτίου που έχει υποτιμηθεί.

Χωρητικότητα σε Ah έναντι αξιοποιήσιμης ενέργειας

Τα Ah περιγράφουν ηλεκτρικό φορτίο, ενώ τα Wh εκφράζουν την αποθηκευμένη ενέργεια. Για την αξιολόγηση ενός ηλιακού συστήματος CCTV, τα Wh συνδέονται πιο άμεσα με την κατανάλωση των συσκευών.

Ο βασικός τύπος είναι:

Ενέργεια μπαταρίας (Wh) = ονομαστική τάση (V) × χωρητικότητα (Ah)

Για παράδειγμα, μια μπαταρία 12,8V και 45Ah αντιστοιχεί ονομαστικά σε 576Wh. Αυτό δεν σημαίνει ότι ένα φορτίο 576W θα λειτουργεί για μία ώρα ή ότι ένα φορτίο 24W θα λειτουργεί πάντοτε για 24 ώρες. Στην πραγματική εγκατάσταση πρέπει να συνυπολογιστούν:

το επιτρεπόμενο βάθος εκφόρτισης που έχει οριστεί,
οι απώλειες σε DC-DC μετατροπείς, injector, PoE switch ή inverter,
η κατανάλωση αιχμής κατά την ενεργοποίηση υπέρυθρου φωτισμού, PTZ ή θερμαντικών στοιχείων,
η μεταβολή του φορτίου μεταξύ ημέρας και νύχτας,
η θερμοκρασία της μπαταρίας,
το όριο αποσύνδεσης χαμηλής τάσης,
η γήρανση και η πραγματική κατάσταση της μπαταρίας με την πάροδο του χρόνου.

Υπολογίστε το φορτίο σε Wh ανά ημέρα

Καταγράψτε κάθε συσκευή και την κατανάλωσή της σε W. Στη συνέχεια, πολλαπλασιάστε την ισχύ επί τις ώρες λειτουργίας.

Ημερήσια κατανάλωση (Wh/ημέρα) = Ισχύς φορτίου (W) × ώρες λειτουργίας

Αν, για παράδειγμα, το σύνολο κάμερας, δικτύου και μετάδοσης καταναλώνει κατά μέσο όρο 18W συνεχώς:

18W × 24 ώρες = 432Wh/ημέρα

Ο αριθμός αυτός είναι η αφετηρία, όχι η τελική διαστασιολόγηση. Προσθέστε τις απώλειες του συστήματος και εξετάστε ξεχωριστά αν υπάρχουν φορτία που ενεργοποιούνται μόνο τη νύχτα ή σε συγκεκριμένα συμβάντα.

Μην χρησιμοποιείτε μόνο τη μέγιστη ισχύ που αναγράφεται

Η μέγιστη ισχύς μιας κάμερας μπορεί να εμφανίζεται μόνο υπό ειδικές συνθήκες, όπως ενεργός υπέρυθρος φωτισμός, κίνηση PTZ ή λειτουργία θερμαντήρα. Αντίστοιχα, η ονομαστική μέση κατανάλωση ίσως δεν αποτυπώνει μια νύχτα με υψηλή χρήση IR.

Για ασφαλέστερο σχεδιασμό:

Καταγράψτε κατανάλωση ημέρας και νύχτας χωριστά.
Προσθέστε το PoE switch, τους μετατροπείς και τις ασύρματες συσκευές.
Χρησιμοποιήστε τα στοιχεία ισχύος των κατασκευαστών και, όπου είναι δυνατόν, μετρήστε το πραγματικό φορτίο.
Κρατήστε εύλογο περιθώριο για απώλειες και μελλοντικές αλλαγές φορτίου.
Μην βασίζετε την επιτήρηση σε πλήρη εκφόρτιση της μπαταρίας ως συνήθη κατάσταση λειτουργίας.

Σχεδιασμός αυτονομίας και επαναφόρτισης

Η αυτονομία δείχνει για πόσο μπορεί να λειτουργεί το φορτίο όταν η ηλιακή παραγωγή είναι ανεπαρκής. Για ένα σύστημα CCTV στην Ελλάδα, αυτό δεν αφορά μόνο τη νύχτα. Αφορά και διαδοχικές ημέρες με νεφοκάλυψη, βροχή, σκόνη στο πάνελ, σκίαση ή δυσμενή χειμερινή γωνία ηλίου.

Ένας απλοποιημένος έλεγχος είναι:

Απαιτούμενη ενέργεια αυτονομίας = ημερήσια κατανάλωση × επιθυμητές ημέρες αυτονομίας

Στη συνέχεια, η απαιτούμενη ονομαστική μπαταρία πρέπει να είναι μεγαλύτερη από αυτή την ενέργεια, επειδή δεν είναι σκόπιμο να θεωρείται διαθέσιμο το σύνολο των ονομαστικών Wh.

Η μπαταρία και το πάνελ πρέπει να υπολογίζονται μαζί

Μια μπαταρία μεγάλης χωρητικότητας μπορεί να καλύψει περισσότερες ώρες χωρίς ήλιο, αλλά πρέπει και να επαναφορτίζεται έγκαιρα. Αν το φωτοβολταϊκό πάνελ παράγει λιγότερη ενέργεια από όση καταναλώνει το σύστημα σε μια τυπική ημέρα, το ενεργειακό έλλειμμα θα συσσωρεύεται.

Εξετάστε ταυτόχρονα:

τη μέση ημερήσια κατανάλωση του CCTV,
την εποχική ηλιακή παραγωγή της συγκεκριμένης θέσης,
τον προσανατολισμό και την κλίση του πάνελ,
τυχόν πρωινή ή απογευματινή σκίαση,
τη ρύπανση, σκόνη ή φύλλα που μειώνουν την απόδοση,
τη δυνατότητα επαναφόρτισης μετά από μια ημέρα χαμηλής παραγωγής,
την ισχύ και τις ρυθμίσεις του ελεγκτή φόρτισης.

Ο ελεγκτής MPPT μπορεί να αποτελεί σημαντικό στοιχείο αξιοποίησης του φωτοβολταϊκού πεδίου, αλλά δεν υποκαθιστά τον σωστό υπολογισμό των διαθέσιμων ηλιακών Wh.

Αποφύγετε την υπόσχεση σταθερών ωρών λειτουργίας

Δεν υπάρχει μία αξιόπιστη απάντηση τύπου «η μπαταρία Χ λειτουργεί Υ ώρες» για κάθε solar CCTV. Δύο εγκαταστάσεις με ίδια χωρητικότητα μπαταρίας μπορεί να έχουν πολύ διαφορετική αυτονομία λόγω φορτίου, νυχτερινής λειτουργίας, τοποθέτησης, σκίασης, εποχής και ρυθμίσεων δικτύου.

Χρησιμοποιήστε τις ώρες λειτουργίας μόνο ως αποτέλεσμα συγκεκριμένου ενεργειακού υπολογισμού για τη δική σας εγκατάσταση, όχι ως γενική υπόσχεση προϊόντος.

Προστασία θερμοκρασίας και παρακολούθηση

Οι εξωτερικές εγκαταστάσεις στην Ελλάδα μπορεί να αντιμετωπίζουν έντονη ηλιακή ακτινοβολία, υψηλές θερμοκρασίες μέσα σε μεταλλικά κουτιά και χειμερινές νύχτες με χαμηλές θερμοκρασίες. Η θέση της μπαταρίας και του ηλεκτρονικού εξοπλισμού επηρεάζει άμεσα τη μακροχρόνια λειτουργία.

Τι πρέπει να ελέγξετε για τη θερμοκρασία

Επιβεβαιώστε στα τεχνικά στοιχεία της συγκεκριμένης μπαταρίας και του συστήματος:

το επιτρεπόμενο εύρος θερμοκρασίας φόρτισης,
το επιτρεπόμενο εύρος θερμοκρασίας εκφόρτισης,
αν η φόρτιση περιορίζεται ή διακόπτεται σε χαμηλή θερμοκρασία,
αν υπάρχει ενσωματωμένη μέτρηση θερμοκρασίας,
αν το ερμάριο έχει κατάλληλη διαχείριση θερμότητας και προστασία από άμεση έκθεση στον ήλιο.

Η φόρτιση μιας μπαταρίας σε ακατάλληλες θερμοκρασίες δεν είναι λεπτομέρεια εγκατάστασης. Πρέπει να προβλέπεται από το σύστημα ελέγχου και να επαληθεύεται πριν από την τοποθέτηση σε ορεινή, παράκτια ή ιδιαίτερα θερμή περιοχή.

Προστασίες που χρειάζονται έλεγχο

Μην θεωρείτε ότι όλες οι μπαταρίες ή όλα τα ηλιακά συστήματα έχουν τις ίδιες ηλεκτρικές προστασίες. Ζητήστε να επιβεβαιωθούν για τη συγκεκριμένη λύση:

προστασία υπερφόρτισης,
προστασία υπερβολικής εκφόρτισης,
προστασία υπερέντασης και βραχυκυκλώματος,
όρια φόρτισης και αποσύνδεσης φορτίου,
ασφάλειες και κατάλληλη διατομή καλωδίωσης,
προστασία από υπερτάσεις για φωτοβολταϊκό, Ethernet και τροφοδοσία όπου απαιτείται,
γείωση και ισοδυναμικές συνδέσεις σύμφωνα με τη μελέτη του έργου.

Ιδιαίτερα σε ιστούς, περιμετρικές εγκαταστάσεις και απομακρυσμένα σημεία, οι υπερτάσεις και η λανθασμένη καλωδίωση μπορούν να δημιουργήσουν πρόβλημα ανεξάρτητα από την επιλεγμένη χωρητικότητα μπαταρίας.

Παρακολούθηση: από τη μαντεψιά στα δεδομένα

Η παρακολούθηση της κατάστασης της μπαταρίας βοηθά να εντοπιστεί ένα ενεργειακό έλλειμμα πριν προκαλέσει απώλεια εικόνας ή δικτυακής σύνδεσης. Η χρήσιμη παρακολούθηση μπορεί να περιλαμβάνει, ανάλογα με τον εξοπλισμό:

τάση μπαταρίας,
ρεύμα φόρτισης και εκφόρτισης,
εκτιμώμενη κατάσταση φόρτισης,
θερμοκρασία,
ημερήσια παραγωγή από το φωτοβολταϊκό,
καταναλισκόμενη ενέργεια,
ειδοποιήσεις χαμηλής τάσης ή σφάλματος.

Δεν πρέπει να συμπεραίνετε την κατάσταση φόρτισης αποκλειστικά από την τάση, ιδίως όταν η μπαταρία βρίσκεται υπό φορτίο ή φόρτιση. Ελέγξτε ποια δεδομένα και ποιοι συναγερμοί παρέχονται πραγματικά από τον επιλεγμένο ελεγκτή, την μπαταρία ή το σύστημα απομακρυσμένης διαχείρισης.

Σύγκριση εγκεκριμένων χωρητικοτήτων LiFePO4

Οι παρακάτω επιλογές διαφέρουν ως προς την ονομαστική αποθηκευμένη ενέργεια. Δεν αρκεί να επιλεγεί η μεγαλύτερη τιμή: η κατάλληλη λύση εξαρτάται από το υπολογισμένο φορτίο, την απαιτούμενη αυτονομία και την ικανότητα επαναφόρτισης στη θέση εγκατάστασης.

Σύστημα	Ονομαστική μπαταρία	Ονομαστική ενέργεια	Χρήσιμη αφετηρία αξιολόγησης
CS6030	12,8V 30Ah LiFePO4	384Wh	Για χαμηλότερα υπολογισμένα φορτία, αφού επιβεβαιωθούν αυτονομία και καθημερινή επαναφόρτιση
CS8040	12,8V 45Ah LiFePO4	576Wh	Για φορτία που απαιτούν μεγαλύτερο ενεργειακό περιθώριο από τα 384Wh
CS12060	12,8V 60Ah LiFePO4	768Wh	Για αυξημένη αποθηκευμένη ενέργεια, με έλεγχο της αντίστοιχης ηλιακής παραγωγής
CS200100	12,8V 100Ah LiFePO4	1280Wh	Για σχεδιασμούς με υψηλότερη απαιτούμενη ονομαστική ενεργειακή αποθήκευση

Για λύση με 12,8V 30Ah και ονομαστική ενέργεια 384Wh, δείτε το ηλιακό σύστημα CS6030 60W με μπαταρία LiFePO4 30Ah. Το τεκμηριωμένο προϊόν αναφέρει επίσης έλεγχο MPPT· πριν από την επιλογή, υπολογίστε αν η παραγωγή και η αποθήκευση επαρκούν για το πραγματικό φορτίο CCTV.

Αν ο ενεργειακός προϋπολογισμός απαιτεί 576Wh ονομαστικής αποθήκευσης, αξιολογήστε το ηλιακό σύστημα CS8040 80W με μπαταρία LiFePO4 45Ah. Η χωρητικότητα πρέπει να συγκρίνεται με τα Wh/ημέρα του εξοπλισμού και όχι μόνο με τον αριθμό των καμερών.

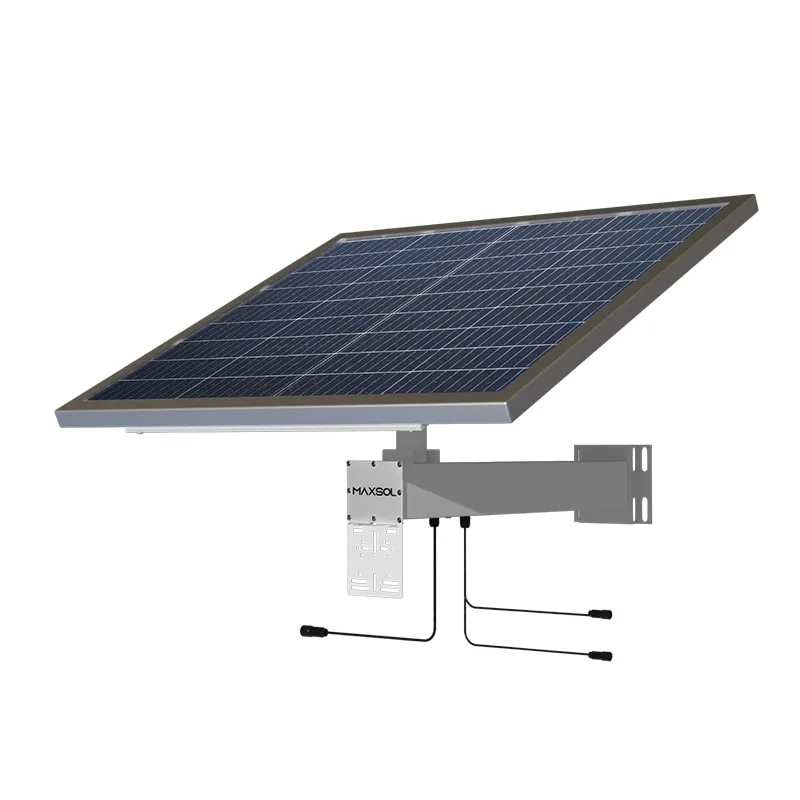

Για εγκαταστάσεις όπου ο υπολογισμός δείχνει ανάγκη για 768Wh ονομαστικής ενέργειας, εξετάστε το ηλιακό σύστημα CS12060 120W με μπαταρία LiFePO4 60Ah. Επιβεβαιώστε πάντοτε τις απαιτήσεις φόρτισης, τις θερμοκρασιακές συνθήκες και τα περιθώρια αυτονομίας.

Όταν η μελέτη απαιτεί 12,8V 100Ah και 1280Wh ονομαστικής αποθήκευσης, το ηλιακό σύστημα CS200100 200W με μπαταρία LiFePO4 100Ah αποτελεί σημείο σύγκρισης. Περισσότερη αποθήκευση δεν σημαίνει από μόνη της ότι θα επιτευχθεί συγκεκριμένος χρόνος λειτουργίας χωρίς επαρκές ισοζύγιο ηλιακής ενέργειας.

Ερωτήσεις που πρέπει να επιβεβαιώσετε με τον μελετητή του συστήματος

Πριν προδιαγράψετε ή αγοράσετε μπαταρία LiFePO4 για ηλιακό CCTV, ζητήστε σαφείς απαντήσεις στις παρακάτω ερωτήσεις:

Ποιο είναι το συνολικό φορτίο σε W και Wh/ημέρα;
Περιλαμβάνονται κάμερες, PoE switch, injector, router, CPE, recorder, μετατροπείς και βοηθητικά φορτία;
Πώς αλλάζει η κατανάλωση τη νύχτα;
Έχουν υπολογιστεί IR, PTZ, θερμαντήρες, πρόσθετος φωτισμός ή αυξημένη κατανάλωση ασύρματης μετάδοσης;
Πόση αυτονομία απαιτεί το έργο;
Καθορίστε αν η απαίτηση αφορά μία νύχτα, μία ημέρα χαμηλής παραγωγής ή περισσότερες διαδοχικές ημέρες.
Ποια είναι η χαμηλότερη διαθέσιμη ηλιακή παραγωγή στη θέση;
Η μελέτη πρέπει να βασίζεται στις δυσμενέστερες ρεαλιστικές εποχικές συνθήκες, όχι μόνο στη θερινή απόδοση.
Υπάρχει σκίαση;
Ελέγξτε δέντρα, κτίρια, ιστούς, παρακείμενους εξοπλισμούς και μελλοντικές μεταβολές στη θέση.
Ποια όρια φόρτισης και εκφόρτισης έχουν ρυθμιστεί;
Επιβεβαιώστε τη συμβατότητα ελεγκτή, μπαταρίας και φορτίου, καθώς και το σημείο αποσύνδεσης χαμηλής τάσης.
Ποιες είναι οι συνθήκες θερμοκρασίας μέσα στο ερμάριο;
Μην αξιολογείτε μόνο τη θερμοκρασία περιβάλλοντος. Η απευθείας ηλιακή ακτινοβολία και η θερμότητα του εξοπλισμού μεταβάλλουν σημαντικά το εσωτερικό περιβάλλον.
Πώς θα παρακολουθείται η κατάσταση του συστήματος;
Προσδιορίστε ποια δεδομένα θα είναι διαθέσιμα, ποιος θα λαμβάνει ειδοποιήσεις και πώς θα γίνεται η προληπτική συντήρηση.
Ποιες προστασίες προβλέπονται για καλωδίωση και υπερτάσεις;
Ιδίως σε υπαίθρια CCTV και ασύρματες εγκαταστάσεις, η προστασία πρέπει να είναι μέρος της ηλεκτρολογικής μελέτης.

Συχνές αστοχίες στη διαστασιολόγηση

Η πιο συνηθισμένη αστοχία είναι η επιλογή μπαταρίας με βάση μόνο τα Ah ή με βάση την ισχύ του πάνελ. Άλλες πρακτικές που δημιουργούν προβλήματα είναι:

παράλειψη της νυχτερινής κατανάλωσης υπέρυθρων καμερών,
υπολογισμός μόνο της κάμερας και όχι του δικτυακού εξοπλισμού,
χρήση θερινών συνθηκών ως μοναδικού σεναρίου,
απουσία περιθωρίου για απώλειες και δυσμενείς ημέρες,
τοποθέτηση μπαταρίας σε κλειστό κουτί που υπερθερμαίνεται,
ασαφής ρύθμιση ελεγκτή φόρτισης,
έλλειψη απομακρυσμένης ένδειξης χαμηλής ενέργειας,
προσθήκη νέων καμερών ή radio links χωρίς νέο ενεργειακό υπολογισμό.

Η καλύτερη επιλογή δεν είναι απαραίτητα η μπαταρία με τα περισσότερα Wh. Είναι εκείνη που, μαζί με το φωτοβολταϊκό, τον ελεγκτή, τις προστασίες και το προβλεπόμενο φορτίο, καλύπτει τεκμηριωμένα το απαιτούμενο ενεργειακό προφίλ της τοποθεσίας.

Για επόμενο βήμα, συγκρίνετε τα παραπάνω συστήματα Maxsol με βάση τον αριθμό θυρών, το φορτίο, την απόσταση, την τροφοδοσία, το περιβάλλον εγκατάστασης και τις απαιτήσεις διαχείρισης του δικού σας έργου.
