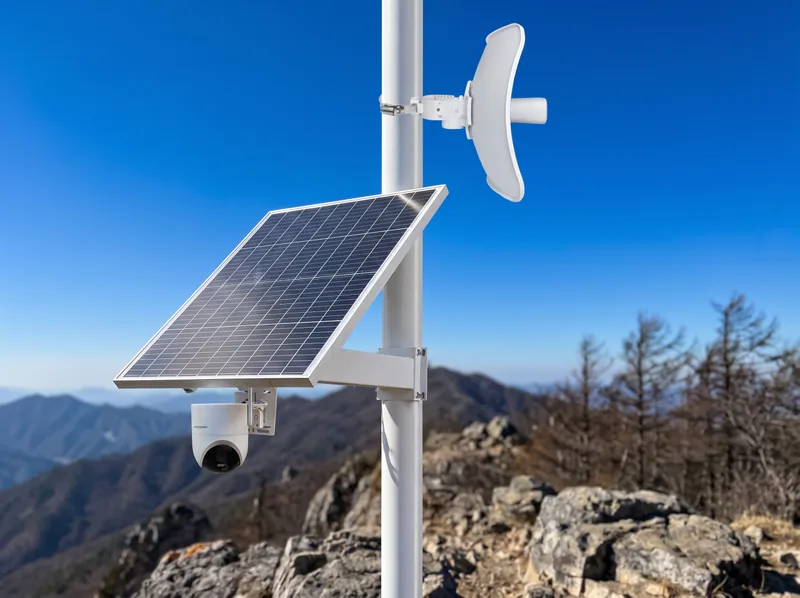

Διαστασιολόγηση ηλιακής τροφοδοσίας για συσκευές PoE

Για να υπολογίσετε την ηλιακή ισχύ που χρειάζεται μια εξωτερική συσκευή PoE, ξεκινήστε από τη μετρημένη κατανάλωση όλων των φορτίων, μετατρέψτε την σε Wh ανά ημέρα και προσθέστε ρητά τις απώλειες καλωδίου, μετατροπής και βοηθητικών κυκλωμάτων. Έπειτα επιλέξτε την απαιτούμενη αυτονομία και διαιρέστε την ημερήσια ενεργειακή ζήτηση με τις ώρες ισοδύναμης πλήρους ηλιοφάνειας του μήνα σχεδιασμού και τη συνολική απόδοση της ηλιακής διαδρομής.

Ο ενεργειακός υπολογισμός δεν αποδεικνύει συμβατότητα PoE. Τάση, πολικότητα, pinout, πρωτόκολλο, μέγιστο ρεύμα και ισχύς εκκίνησης πρέπει να ελεγχθούν χωριστά πριν από την εγκατάσταση.

Ορίστε το πλήρες φορτίο PoE και τον κύκλο λειτουργίας

Η ονομαστική ισχύς μιας κάμερας ή ενός ασύρματου CPE δεν αρκεί για τη διαστασιολόγηση. Καταγράψτε κάθε συσκευή, την πραγματική της ισχύ και τον χρόνο που λειτουργεί σε κάθε κατάσταση.

Σε μια υπαίθρια εγκατάσταση μπορεί να υπάρχουν:

κάμερες IP,
ασύρματες γέφυρες ή access points,

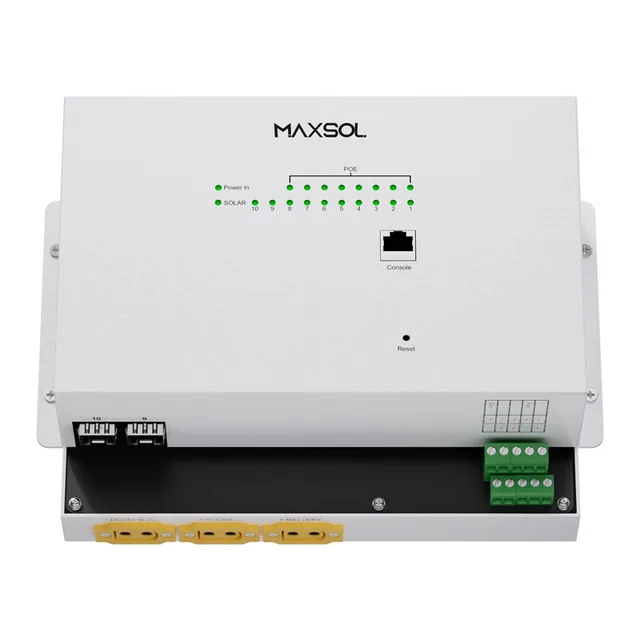

switch ή injector PoE,
μετατροπέας DC σε PoE,
router ή modem,
φωτισμός υπερύθρων,
θερμαντικό στοιχείο ή ανεμιστήρας,
controller, αισθητήρες και συσκευές τηλεμετρίας,
αντικεραυνική ή άλλη προστασία με δική της κατανάλωση.

Για κάθε φορτίο καταγράψτε τουλάχιστον:

Στοιχείο	Τι πρέπει να μετρηθεί
Κανονική λειτουργία	Μέση ισχύς σε W
Κατάσταση υψηλού φορτίου	Νυχτερινή λειτουργία, μετάδοση, IR, PTZ ή άλλη απαιτητική λειτουργία
Κύκλος λειτουργίας	Ώρες ανά ημέρα σε κάθε κατάσταση
Μέγιστη ισχύς	Στιγμιαία ή συνεχής αιχμή
Σημείο μέτρησης	Στη συσκευή, στην έξοδο PoE ή στην είσοδο της πηγής
Εποχική μεταβολή	Διαφορετική λειτουργία ανά μήνα ή θερμοκρασία

Η θέση της μέτρησης είναι κρίσιμη. Αν μετρήσετε την ισχύ στην είσοδο του μετατροπέα, οι απώλειες μετατροπής μπορεί να περιλαμβάνονται ήδη. Αν μετρήσετε μόνο τη συσκευή στην άκρη του καλωδίου Ethernet, πρέπει να προσθέσετε τόσο τις απώλειες καλωδίου όσο και τις απώλειες της τροφοδοσίας.

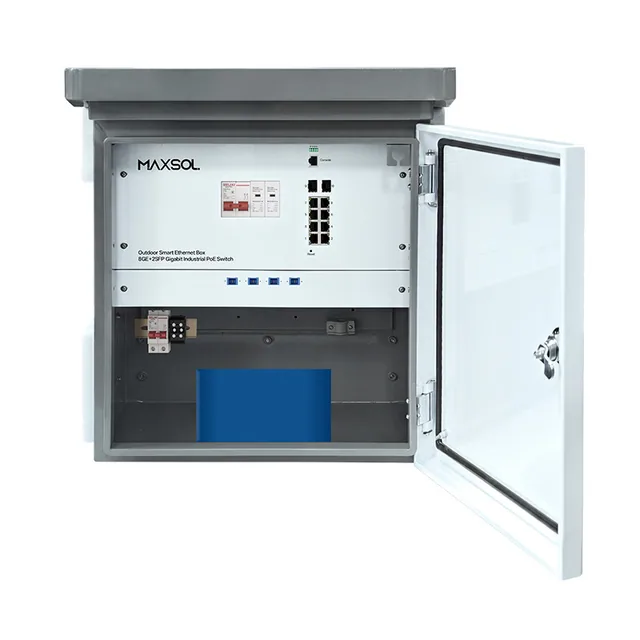

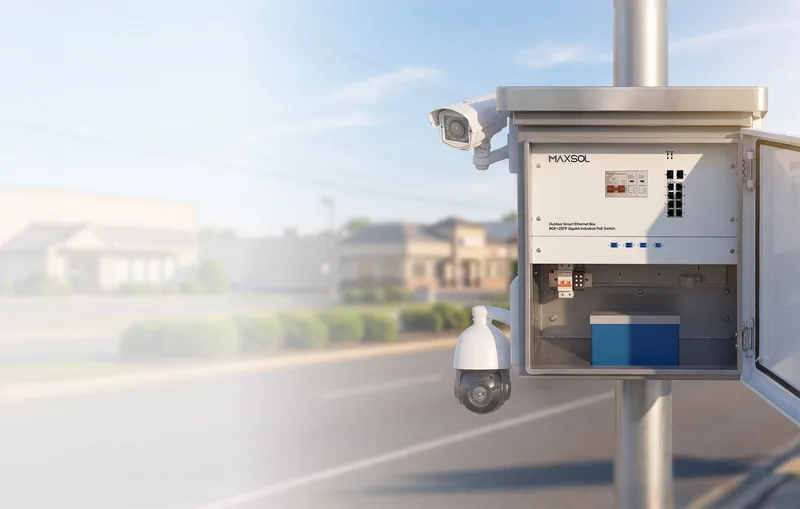

Για εγκαταστάσεις με πολλές κάμερες, ένας ξεχωριστός υπολογισμός του συνολικού προϋπολογισμού ισχύος PoE βοηθά να ελεγχθούν η ισχύς ανά θύρα, το συνολικό φορτίο και οι ταυτόχρονες αιχμές.

Μην χρησιμοποιείτε μόνο τη μέγιστη ισχύ

Η μέγιστη ισχύς είναι απαραίτητη για την επιλογή μετατροπέα, καλωδίων και προστασίας, αλλά μπορεί να υπερδιαστασιολογήσει υπερβολικά την ημερήσια ενέργεια αν η συσκευή φτάνει σπάνια σε αυτή.

Αντίστοιχα, η χρήση μόνο της μέσης ισχύος μπορεί να οδηγήσει σε αστοχία κατά την ενεργοποίηση IR, την κίνηση PTZ, την εκκίνηση ασύρματου πομπού ή άλλη ταυτόχρονη αιχμή. Χρειάζονται δύο χωριστοί έλεγχοι:

Ισχύς αιχμής σε W: για μετατροπέα, καλώδια και ηλεκτρικά όρια.
Ημερήσια ενέργεια σε Wh: για μπαταρία και φωτοβολταϊκό πάνελ.

Προσθέστε απώλειες μετατροπέα, καλωδίου και βοηθητικών φορτίων

Οι απώλειες πρέπει να εμφανίζονται ως ξεχωριστές παραδοχές και όχι να κρύβονται σε ένα γενικό, ανεξήγητο «περιθώριο ασφαλείας».

Απώλειες μετατροπής DC σε PoE

Αν η συσκευή PoE χρειάζεται ενέργεια (E_{PoE}) και η σχεδιαστική απόδοση του μετατροπέα είναι (\eta_{conv}), τότε:

Ενέργεια στην είσοδο του μετατροπέα = EPoE ÷ ηconv

Για παράδειγμα, μια υποθετική απόδοση σχεδιασμού 90% σημαίνει ότι φορτίο 270Wh στην έξοδο απαιτεί 300Wh στην είσοδο. Το 90% εδώ είναι απλώς παράδειγμα υπολογισμού και όχι ισχυρισμός για συγκεκριμένο προϊόν.

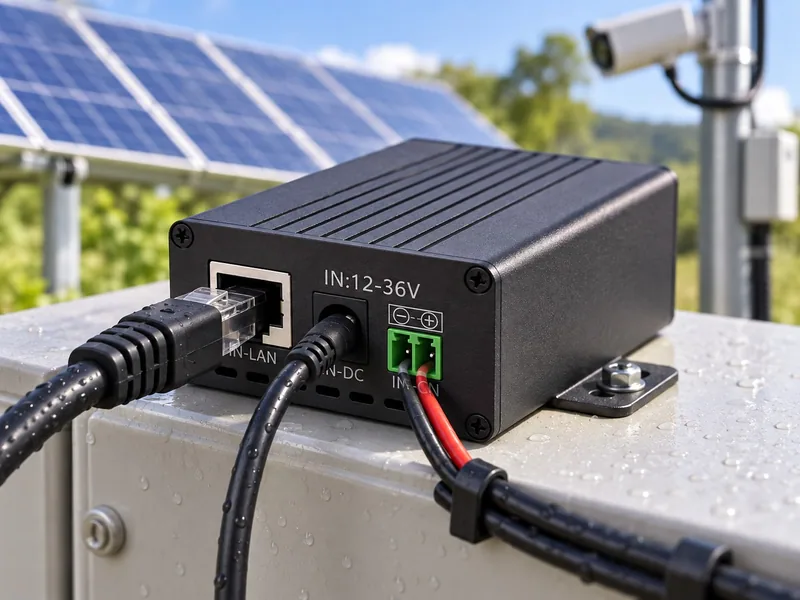

Ο μετατροπέας Maxsol POE24V από DC σε PoE δέχεται 12–36V DC και παρέχει ρυθμιζόμενη έξοδο PoE 12–57V, Gigabit Ethernet και οθόνη ένδειξης τάσης. Η τεκμηριωμένη μέγιστη απόδοση είναι έως 94%, επομένως δεν πρέπει να χρησιμοποιείται ως εγγυημένη τιμή σχεδιασμού σε όλες τις τάσεις και τα φορτία. Για μετατροπή 12V σε 48V, το τεκμηριωμένο συνεχές φορτίο είναι έως 30W.

Αυτό το όριο αφορά την ηλεκτρική ισχύ. Δεν επιβεβαιώνει από μόνο του ότι μια συσκευή είναι συμβατή ως προς το πρωτόκολλο PoE.

Απώλειες καλωδίου Ethernet

Η απώλεια στο καλώδιο αυξάνεται με το τετράγωνο του ρεύματος:

Pαπώλειας = I² × R

Για την ίδια μεταφερόμενη ισχύ, η χαμηλότερη τάση απαιτεί μεγαλύτερο ρεύμα και συνήθως προκαλεί υψηλότερες απώλειες. Η αντίσταση επηρεάζεται από:

το μήκος της διαδρομής,
τη διατομή και το υλικό των αγωγών,
τον αριθμό ζευγών που μεταφέρουν ισχύ,
τους συνδέσμους και τις ενώσεις,
τη θερμοκρασία του καλωδίου,
το ρεύμα του φορτίου.

Η ασφαλέστερη προσέγγιση είναι να μετρηθούν ταυτόχρονα τάση και ισχύς στην πηγή και στο απομακρυσμένο άκρο. Αν αυτό δεν είναι δυνατό, χρησιμοποιήστε την αντίσταση βρόχου από τα τεχνικά στοιχεία του συγκεκριμένου καλωδίου και δηλώστε την ως παραδοχή.

Βοηθητικές καταναλώσεις

Ένα controller που καταναλώνει μόνο 1W λειτουργώντας όλο το εικοσιτετράωρο προσθέτει 24Wh ημερησίως. Σε μικρά αυτόνομα συστήματα, αυτή η κατανάλωση μπορεί να είναι σημαντική.

Καταγράψτε χωριστά κάθε βοηθητικό φορτίο. Μην το προσθέτετε ξανά αν περιλαμβάνεται ήδη στη μέτρηση της κεντρικής εισόδου DC.

Μετατρέψτε την ισχύ σε ημερήσια ενεργειακή ζήτηση

Η βασική σχέση είναι:

Ημερήσια ενέργεια σε Wh = Ισχύς σε W × Ώρες λειτουργίας

Για φορτία με διαφορετικές καταστάσεις:

Eημέρας = Σ(Pi × ti)

όπου (P_i) είναι η ισχύς κάθε κατάστασης και (t_i) οι ώρες λειτουργίας της μέσα στην ημέρα.

Παράδειγμα υπολογισμού

Ακολουθεί υποθετικό παράδειγμα με μία κάμερα και μία ασύρματη συσκευή. Οι τιμές χρησιμοποιούνται μόνο για να δείξουν τη μέθοδο.

Φορτίο ή απώλεια	Παραδοχή	Ημερήσια ενέργεια
Κάμερα, κανονική λειτουργία	6W × 20h	120Wh
Κάμερα, αυξημένο φορτίο	10W × 4h	40Wh
Ασύρματη συσκευή	5W × 24h	120Wh
Σύνολο τελικών συσκευών		280Wh
Απώλεια καλωδίου	0,8W × 24h	19,2Wh
Απαίτηση εξόδου μετατροπέα	280 + 19,2	299,2Wh
Είσοδος μετατροπέα	299,2 ÷ 0,90	332,4Wh
Βοηθητικό φορτίο	1,2W × 24h	28,8Wh
Συνολική ημερήσια ζήτηση		361,2Wh

Στο παράδειγμα, το ηλιακό σύστημα πρέπει να παρέχει τουλάχιστον 361,2Wh ανά μέση ημέρα σχεδιασμού μόνο για να καλύπτει τη λειτουργία. Δεν έχουν ακόμη προστεθεί απαίτηση ανάκτησης της μπαταρίας μετά από περίοδο χωρίς επαρκή παραγωγή ούτε τυχόν απώλειες της ηλιακής διαδρομής.

Η μέγιστη ταυτόχρονη έξοδος του μετατροπέα πρέπει επίσης να ελεγχθεί χωριστά. Στο συγκεκριμένο παράδειγμα είναι περίπου 15,8W πριν εξεταστούν πιθανές στιγμιαίες αιχμές. Η ημερήσια τιμή των 361,2Wh δεν δείχνει αν ο μετατροπέας μπορεί να υποστηρίξει ένα σύντομο υψηλό φορτίο.

Επιλέξτε αυτονομία και παραδοχές αξιοποιήσιμης αποθήκευσης

Η απαιτούμενη αξιοποιήσιμη ενέργεια της μπαταρίας υπολογίζεται ως:

Eαξιοποιήσιμη = Eημέρας × Ημέρες αυτονομίας

Για το υποθετικό φορτίο των 361,2Wh:

μία ημέρα αυτονομίας απαιτεί 361,2Wh αξιοποιήσιμης ενέργειας,
δύο ημέρες απαιτούν 722,4Wh,
τρεις ημέρες απαιτούν 1.083,6Wh.

Αυτές είναι τιμές ενέργειας που πρέπει να παραδοθούν στο φορτίο. Δεν είναι η απαιτούμενη ονομαστική χωρητικότητα της μπαταρίας.

Για τη μετατροπή σε ονομαστική χωρητικότητα:

Eονομαστική = Eαξιοποιήσιμη ÷ (fαξιοποιήσιμη × ηδιαδρομής)

όπου:

(f_{αξιοποιήσιμη}) είναι το επιτρεπόμενο αξιοποιήσιμο ποσοστό της μπαταρίας,
(\eta_{διαδρομής}) περιλαμβάνει τις σχετικές απώλειες από την μπαταρία έως τα φορτία, εφόσον δεν έχουν ήδη υπολογιστεί.

Δεν υπάρχει ένα καθολικό αξιοποιήσιμο ποσοστό για κάθε μπαταρία και εγκατάσταση. Επιβεβαιώστε τα επιτρεπόμενα όρια φόρτισης και εκφόρτισης, τη συμπεριφορά BMS, τη θερμοκρασία λειτουργίας, τη γήρανση και τις απαιτήσεις διάρκειας ζωής από την τεκμηρίωση του συστήματος.

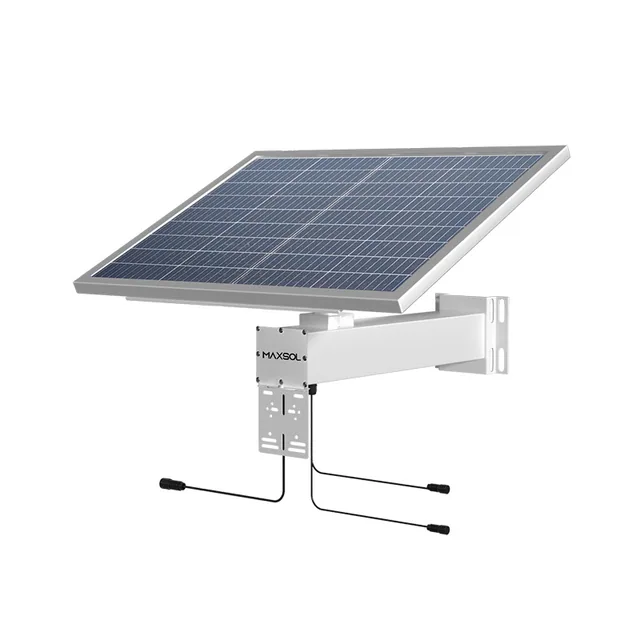

Σύγκριση ονομαστικής αποθήκευσης

Δύο συστήματα μπορούν να χρησιμοποιηθούν ως αριθμητικά σημεία αναφοράς, χωρίς να θεωρούνται αυτομάτως κατάλληλα ή συμβατά με το παράδειγμα:

Σύστημα	Τεκμηριωμένα στοιχεία	Φορτίο μίας ημέρας ως ποσοστό ονομαστικών Wh	Φορτίο δύο ημερών ως ποσοστό ονομαστικών Wh
Maxsol CS8040 με πάνελ 80W και μπαταρία 576Wh	Μονοκρυσταλλικό πάνελ 80W, LiFePO4 12,8V 45Ah/576Wh, MPPT, τρεις έξοδοι DC 12V	62,7%	125,4%

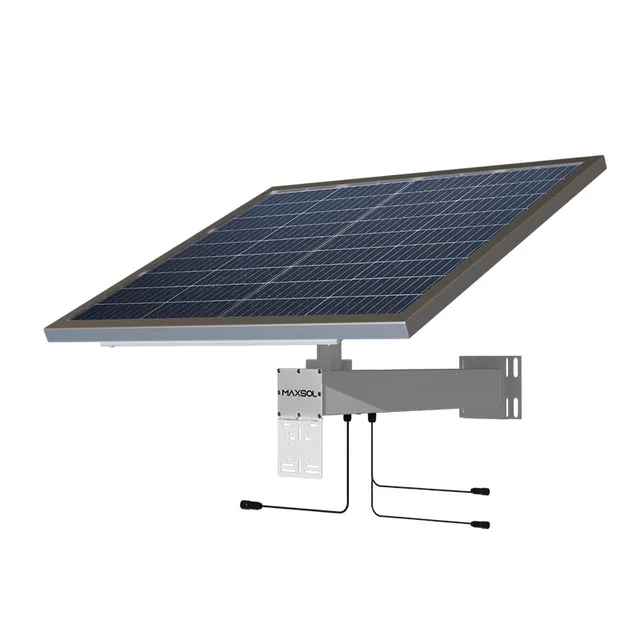

Maxsol CS12060 με πάνελ 120W και μπαταρία 768Wh	Μονοκρυσταλλικό πάνελ 120W, LiFePO4 12,8V 60Ah/768Wh, MPPT, τρεις έξοδοι DC 12V	47,0%	94,1%

Τα ποσοστά προκύπτουν απλώς από τη διαίρεση της ζήτησης του παραδείγματος με τα ονομαστικά Wh. Δεν αντιπροσωπεύουν εγκεκριμένο βάθος εκφόρτισης, πραγματικό χρόνο λειτουργίας ή διαθέσιμη ενέργεια στην έξοδο.

Για δύο ημέρες αυτονομίας, τα 722,4Wh υπερβαίνουν ήδη την ονομαστική χωρητικότητα των 576Wh. Στην περίπτωση των 768Wh, αντιστοιχούν στο 94,1% της ονομαστικής ενέργειας πριν από πρόσθετες απώλειες και λειτουργικά αποθέματα. Επομένως, δεν μπορεί να εξαχθεί συμπέρασμα καταλληλότητας χωρίς τις πραγματικές παραδοχές αξιοποιήσιμης χωρητικότητας.

Για μια πληρέστερη διαδικασία επιλογής μπαταρίας, πάνελ και χρόνου αυτονομίας, δείτε τον οδηγό για τη διαστασιολόγηση αυτόνομου ηλιακού συστήματος CCTV.

Εκτιμήστε την απαιτούμενη ηλιακή είσοδο για τον μήνα σχεδιασμού

Η ισχύς του φωτοβολταϊκού πάνελ σε W δεν είναι ίση με την ημερήσια ενέργεια σε Wh. Η βασική σχέση είναι:

Pπάνελ ≥ Eημέρας ÷ (Hσχεδιασμού × ηηλιακής διαδρομής)

όπου:

(H_{σχεδιασμού}) είναι οι ώρες ισοδύναμης πλήρους ηλιοφάνειας του μήνα σχεδιασμού,
(\eta_{ηλιακής διαδρομής}) καλύπτει τις απώλειες που δεν έχουν υπολογιστεί αλλού, όπως θερμοκρασία πάνελ, προσανατολισμό, καλωδίωση, controller και φόρτιση.

Για εγκατάσταση στην Ελλάδα, χρησιμοποιήστε δεδομένα για τις ακριβείς συντεταγμένες, την κλίση και τον προσανατολισμό του πάνελ. Ο μήνας με τη μικρότερη διαθέσιμη ηλιακή ενέργεια δεν είναι απαραίτητα ίδιος για κάθε θέση ή διάταξη. Σκιάσεις από τοπικά εμπόδια και τον πραγματικό ορίζοντα πρέπει επίσης να λαμβάνονται υπόψη.

Μην επιλέγετε αυθαίρετα μια «μέση ετήσια» τιμή. Ένα σύστημα που ισορροπεί ενεργειακά στον ετήσιο μέσο όρο μπορεί να παρουσιάζει έλλειμμα στον δυσμενέστερο μήνα.

Γρήγορος έλεγχος χωρίς αυθαίρετη ηλιακή παραδοχή

Για ημερήσια ζήτηση 361,2Wh, μπορείτε να υπολογίσετε πόσες ισοδύναμες ώρες πλήρους παραγωγής απαιτούνται μετά τις συνολικές ηλιακές απώλειες:

Ονομαστική ισχύς πάνελ	Απαιτούμενο γινόμενο Hσχεδιασμού × ηηλιακής διαδρομής
80W	361,2 ÷ 80 = 4,52 ώρες
120W	361,2 ÷ 120 = 3,01 ώρες

Αυτό δεν σημαίνει ότι το πάνελ παράγει στην ονομαστική του ισχύ για τόσες πραγματικές ώρες. Σημαίνει ότι το γινόμενο της διαθέσιμης ηλιακής ενέργειας και της συνολικής απόδοσης πρέπει να είναι τουλάχιστον ίσο με αυτές τις τιμές.

Αν, για παράδειγμα, τα τεκμηριωμένα δεδομένα θέσης και η επιλεγμένη παραδοχή απωλειών δίνουν γινόμενο χαμηλότερο από 4,52, ένα πάνελ 80W δεν καλύπτει το συγκεκριμένο ημερήσιο φορτίο. Αν το γινόμενο είναι χαμηλότερο από 3,01, ούτε τα 120W επαρκούν για το ίδιο ισοζύγιο.

Προσθέστε απαίτηση ανάκτησης της μπαταρίας

Η απλή κάλυψη του ημερήσιου φορτίου δεν επαναφορτίζει μια μπαταρία που έχει εκφορτιστεί κατά τη διάρκεια ημερών με χαμηλή παραγωγή.

Αν το ενεργειακό έλλειμμα είναι (E_{ελλείμματος}) και πρέπει να ανακτηθεί σε (R) ημέρες:

Eηλιακού στόχου = Eημέρας + (Eελλείμματος ÷ R)

Στη συνέχεια χρησιμοποιήστε το νέο ενεργειακό σύνολο στον υπολογισμό του πάνελ. Ο χρόνος ανάκτησης πρέπει να αποτελεί συνειδητή απαίτηση σχεδιασμού και όχι κρυφό περιθώριο.

Επαληθεύστε τάση, πρωτόκολλο και μετρήσεις κατά τη θέση σε λειτουργία

Ένα σύστημα μπορεί να έχει επαρκή Wh αλλά να μην τροφοδοτεί τη συσκευή επειδή η ηλεκτρική διεπαφή PoE είναι ασύμβατη.

Πριν από τη σύνδεση, επιβεβαιώστε:

αν η συσκευή απαιτεί IEEE 802.3af, 802.3at, 802.3bt ή passive PoE,
την απαιτούμενη τάση εισόδου της συσκευής,
την πολικότητα και το pinout,
τον τρόπο ανίχνευσης ή διαπραγμάτευσης τροφοδοσίας,
τη μέγιστη συνεχή ισχύ και το ρεύμα,
την ισχύ εκκίνησης,
την ταχύτητα Ethernet που πρέπει να διατηρηθεί,
τα όρια εισόδου του μετατροπέα σε όλο το εύρος τάσης της μπαταρίας.

Η δυνατότητα ρύθμισης της τάσης δεν υποκαθιστά την ανίχνευση και τη διαπραγμάτευση IEEE. Για τον POE24V, τα διαθέσιμα στοιχεία δεν αποδεικνύουν ανίχνευση powered device ή διαπραγμάτευση. Συνεπώς, τάση, πολικότητα, pinout και πρωτόκολλο πρέπει να ελεγχθούν με την τεκμηρίωση της τελικής συσκευής.

Τα συνδεδεμένα προϊόντα αποτελούν παραδείγματα για τον υπολογισμό. Δεν αποτελούν δοκιμασμένο ή επιβεβαιωμένο συμβατό πακέτο.

Μετρήσεις κατά τη θέση σε λειτουργία

Μετά την εγκατάσταση, καταγράψτε τουλάχιστον:

τάση και ρεύμα στην έξοδο της μπαταρίας,
ισχύ στην είσοδο του μετατροπέα,
τάση και ισχύ στην έξοδο PoE,
τάση στο απομακρυσμένο άκρο υπό υψηλό φορτίο,
κατανάλωση ημέρας και νύχτας,
ισχύ όταν ενεργοποιούνται ταυτόχρονα οι απαιτητικές λειτουργίες,
ημερήσια ηλιακή παραγωγή και κατάσταση φόρτισης,
συμπεριφορά μετά από ημέρα μειωμένης παραγωγής.

Οι μετρήσεις πρέπει να γίνονται σε αντιπροσωπευτικές συνθήκες και όχι μόνο σε λίγα λεπτά λειτουργίας. Αν η πραγματική ημερήσια κατανάλωση υπερβαίνει την παραδοχή, επαναλάβετε τον υπολογισμό αντί να βασιστείτε στο αρχικό περιθώριο.

Συνηθισμένα λάθη στη διαστασιολόγηση

Χρήση μόνο των W της συσκευής: η μπαταρία και το πάνελ διαστασιολογούνται κυρίως με Wh.
Παράβλεψη του νυχτερινού φορτίου: κάμερες με IR μπορεί να έχουν διαφορετική κατανάλωση μετά τη δύση.
Διπλός υπολογισμός απωλειών: συμβαίνει όταν η μέτρηση στην πηγή περιλαμβάνει ήδη μετατροπέα και καλώδιο.
Χρήση μέγιστης απόδοσης ως εγγυημένης: η απόδοση μεταβάλλεται με τάση, ρεύμα και συνθήκες.
Ταύτιση ονομαστικών και αξιοποιήσιμων Wh: η μπαταρία δεν παραδίδει υποχρεωτικά όλη την ονομαστική της ενέργεια στο φορτίο.
Χρήση ετήσιου ηλιακού μέσου όρου: ο σχεδιασμός πρέπει να ελέγχεται στον δυσμενέστερο μήνα λειτουργίας.
Παράβλεψη ανάκτησης μετά από έλλειμμα: η καθημερινή ισορροπία δεν αρκεί για να επαναφορτιστεί εκφορτισμένη μπαταρία.
Υπόθεση συμβατότητας λόγω ίδιας τάσης: το PoE απαιτεί έλεγχο πρωτοκόλλου, πολικότητας και pinout.

Πρακτικό φύλλο τελικού ελέγχου

Πριν επιλέξετε σύστημα, συμπληρώστε τα παρακάτω:

συνολική μέση κατανάλωση τελικών συσκευών σε Wh/ημέρα,
μέγιστη ταυτόχρονη ισχύς σε W,
υπολογισμένη ή μετρημένη απώλεια καλωδίου,
σχεδιαστική απόδοση κάθε μετατροπέα,
κατανάλωση controller και βοηθητικών φορτίων,
απαιτούμενες ημέρες αυτονομίας,
επιτρεπόμενη αξιοποιήσιμη χωρητικότητα μπαταρίας,
ηλιακά δεδομένα του μήνα σχεδιασμού,
συνολική παραδοχή απωλειών από πάνελ έως φορτίο,
απαιτούμενος χρόνος ανάκτησης μετά από έλλειμμα,
πρότυπο ή τύπος passive PoE,
τάση, πολικότητα, pinout και ισχύς εκκίνησης.

Ως επόμενο βήμα, συγκρίνετε τα συνδεδεμένα μοντέλα Maxsol με τον πραγματικό αριθμό θυρών, το μετρημένο φορτίο, το μήκος καλωδίωσης, την απαιτούμενη ισχύ, τις περιβαλλοντικές συνθήκες και τις ανάγκες διαχείρισης της εγκατάστασης. Η τελική επιλογή πρέπει να βασιστεί στους παραπάνω υπολογισμούς και σε επιτόπιες μετρήσεις, όχι μόνο στις ονομαστικές τιμές πάνελ και μπαταρίας.
