Υπολογισμός ισχύος PoE για κάμερες ασφαλείας
Υπολογίστε την απαιτούμενη ισχύ PoE για κάμερες ασφαλείας, ελέγχοντας τα όρια ανά θύρα, το συνολικό φορτίο και το περιθώριο ισχύος.
Από Maxsol Team
Για να επιλέξετε σωστά switch PoE για κάμερες ασφαλείας, δεν αρκεί να μετρήσετε τις θύρες. Πρέπει να συγκρίνετε τη μέγιστη απαιτούμενη ισχύ κάθε τροφοδοτούμενης συσκευής με δύο ξεχωριστά όρια: την ισχύ που επιτρέπεται ανά θύρα και το συνολικό PoE power budget του switch.
Ένας αξιόπιστος υπολογισμός περιλαμβάνει όλα τα φορτία που ενδέχεται να λειτουργούν ταυτόχρονα, συν ένα λογικό περιθώριο ισχύος. Έτσι αποφεύγετε αποσυνδέσεις, ανεπαρκή τροφοδοσία σε απαιτητικές λειτουργίες της κάμερας και περιορισμούς όταν επεκταθεί το σύστημα.
Συλλέξτε την απαίτηση ισχύος κάθε συσκευής
Το πρώτο βήμα σε κάθε PoE power budget calculator for cameras είναι να καταγράψετε την απαίτηση ισχύος όλων των συσκευών που θα τροφοδοτούνται από το switch. Μην υποθέτετε ότι όλες οι κάμερες έχουν ίδια κατανάλωση, ακόμη και αν μοιάζουν εξωτερικά ή έχουν παρόμοια ανάλυση.
Για κάθε κάμερα ή άλλη συσκευή PoE, σημειώστε:
- το ακριβές μοντέλο και τη μέγιστη δηλωμένη κατανάλωση σε W,
- το πρότυπο PoE που αναφέρει ο κατασκευαστής, όπως IEEE 802.3af, IEEE 802.3at ή IEEE 802.3bt,
- τις λειτουργίες που μπορούν να αυξήσουν το φορτίο, όπως υπέρυθρος φωτισμός, PTZ κίνηση, θερμαντικό στοιχείο ή ανεμιστήρας,
- αν η συσκευή διαθέτει πρόσθετα εξαρτήματα που τροφοδοτούνται από την ίδια σύνδεση,
- αν η ισχύς που αναγράφεται αφορά τυπική ή μέγιστη λειτουργία.
Η σωστή τιμή για τον σχεδιασμό είναι η μέγιστη απαιτούμενη ισχύς υπό τις συνθήκες στις οποίες θα λειτουργεί η εγκατάσταση. Μια κάμερα που λειτουργεί ομαλά στη διάρκεια της ημέρας μπορεί να έχει μεγαλύτερη απαίτηση όταν ενεργοποιείται ο υπέρυθρος φωτισμός ή όταν κινούνται οι μηχανισμοί PTZ.
Μην περιορίζεστε στις κάμερες. Σε μια εγκατάσταση επιτήρησης μπορεί να τροφοδοτούνται επίσης ασύρματα access points, CPE, θυροτηλέφωνα, αισθητήρες ή άλλες δικτυακές συσκευές. Κάθε μία πρέπει να μπει στον ίδιο πίνακα φορτίου, εφόσον παίρνει ρεύμα από το ίδιο PoE switch.
Ένας πρακτικός πίνακας καταγραφής μπορεί να περιλαμβάνει τα παρακάτω πεδία:
| Συσκευή | Πλήθος | Μέγιστη ισχύς ανά συσκευή | Πρότυπο PoE | Λειτουργία αυξημένου φορτίου | Συνολική ισχύς |
|---|---|---|---|---|---|
| Κάμερα τύπου Α | |||||
| Κάμερα PTZ | |||||
| Access point / CPE | |||||
| Άλλη συσκευή PoE |
Συμπληρώστε τον πίνακα από τα τεχνικά εγχειρίδια των πραγματικών μοντέλων σας. Μην χρησιμοποιείτε την ονομαστική κατανάλωση άλλης κάμερας ως υποκατάστατο.
Ξεχωρίστε τα όρια ανά θύρα από το συνολικό budget
Η ισχύς ανά θύρα και το συνολικό budget είναι δύο διαφορετικοί έλεγχοι. Η εγκατάσταση πρέπει να περνά και τους δύο.
Έλεγχος ισχύος ανά θύρα
Κάθε θύρα PoE έχει ένα μέγιστο όριο παροχής. Αν μια κάμερα απαιτεί περισσότερη ισχύ από όση μπορεί να δώσει η συγκεκριμένη θύρα, η ύπαρξη μεγάλου συνολικού budget δεν λύνει το πρόβλημα.
Ελέγξτε για κάθε συσκευή ότι:
Μέγιστη απαίτηση συσκευής ≤ μέγιστη ισχύς της επιλεγμένης θύρας
Το πρότυπο IEEE της κάμερας και αυτό της θύρας πρέπει επίσης να είναι συμβατά. Για παράδειγμα, μια συσκευή με αυξημένη απαίτηση ενέργειας μπορεί να χρειάζεται θύρα με υποστήριξη IEEE 802.3at ή IEEE 802.3bt, όχι απλώς μια γενική θύρα PoE.
Έλεγχος συνολικού PoE budget
Ακόμη και όταν κάθε κάμερα είναι εντός του ορίου της θύρας της, το άθροισμα όλων των ταυτόχρονων φορτίων μπορεί να υπερβεί την ισχύ που διαθέτει το switch για PoE.
Ο δεύτερος έλεγχος είναι:
Συνολικό ταυτόχρονο φορτίο + περιθώριο σχεδιασμού ≤ συνολικό PoE budget
Αυτή η διάκριση είναι κρίσιμη σε συστήματα με πολλές κάμερες. Ένα switch μπορεί να έχει αρκετές θύρες, αλλά όχι επαρκή συνολική ισχύ ώστε όλες οι συνδεδεμένες συσκευές να λειτουργούν ταυτόχρονα στη μέγιστη κατάσταση κατανάλωσής τους.
Προσέξτε τη διαφορά μεταξύ τροφοδοτικού και PoE budget
Η ισχύς ενός εσωτερικού τροφοδοτικού δεν πρέπει αυτομάτως να θεωρείται διαθέσιμη ισχύς PoE. Το switch καταναλώνει επίσης ενέργεια για τη δική του λειτουργία και οι τεχνικές προδιαγραφές μπορεί να ορίζουν διαφορετικά το διαθέσιμο PoE budget.
Όταν η τεκμηρίωση αναφέρει ισχύ τροφοδοτικού αλλά δεν αναφέρει ρητά συνολικό PoE budget, ζητήστε ή επιβεβαιώστε τη σχετική προδιαγραφή πριν οριστικοποιήσετε τον σχεδιασμό.
Προσθέστε το ταυτόχρονο φορτίο και την εφεδρεία
Δεν αρκεί να προσθέσετε τις μέσες καταναλώσεις. Σχεδιάστε για τη μέγιστη κατάσταση στην οποία είναι πιθανό να λειτουργούν ταυτόχρονα οι συσκευές.
Σε ένα σύστημα καμερών, η ταυτόχρονη αιχμή μπορεί να προκύψει όταν:
- ενεργοποιείται ο υπέρυθρος φωτισμός σε πολλές κάμερες μετά τη δύση,
- κινούνται ταυτόχρονα κάμερες PTZ,
- λειτουργούν θερμαντικά ή ανεμιστήρες σε εξωτερικές μονάδες,
- επανέρχεται η τροφοδοσία και πολλές συσκευές εκκινούν μαζί,
- προστίθενται νέες κάμερες χωρίς αναθεώρηση του αρχικού υπολογισμού.
Η βασική εξίσωση είναι:
Συνολικό φορτίο = Σ(πλήθος συσκευών × μέγιστη ισχύς ανά συσκευή)
Στη συνέχεια προσθέτετε περιθώριο σχεδιασμού:
Απαιτούμενο budget = συνολικό φορτίο × (1 + ποσοστό εφεδρείας)
Ένα περιθώριο 20% έως 30% είναι συχνά μια λογική αφετηρία για έργα που μπορεί να επεκταθούν ή περιλαμβάνουν μεταβλητά φορτία. Δεν αποτελεί καθολικό κανόνα: η κατάλληλη εφεδρεία εξαρτάται από την κρισιμότητα του χώρου, τη δυνατότητα μελλοντικής επέκτασης και τη συμπεριφορά των συγκεκριμένων συσκευών.
Αν το αποτέλεσμα βρίσκεται πολύ κοντά στο ονομαστικό PoE budget του switch, δεν υπάρχει ουσιαστικό περιθώριο για αιχμές ή πρόσθετες συσκευές. Σε αυτή την περίπτωση, επιλέξτε μεγαλύτερο budget ή κατανείμετε τα φορτία σε περισσότερα switches.
Δουλέψτε με μια ουδέτερη μέθοδο υπολογισμού
Ακολουθεί μια επαναλήψιμη μέθοδος που εφαρμόζεται σε κάθε έργο, από ένα μικρό κατάστημα έως ένα πολυθυρικό σύστημα επιτήρησης.
Βήμα 1: Ομαδοποιήστε τις συσκευές κατά τύπο
Χωρίστε τις συσκευές σε ομάδες με ίδια μέγιστη απαίτηση ισχύος. Για κάθε ομάδα γράψτε:
- πλήθος συσκευών,
- μέγιστη ισχύ ανά συσκευή,
- τύπο και όριο PoE θύρας που απαιτείται,
- αν η λειτουργία αιχμής μπορεί να συμβεί ταυτόχρονα.
Βήμα 2: Υπολογίστε το φορτίο κάθε ομάδας
Για κάθε γραμμή:
Φορτίο ομάδας = πλήθος × μέγιστη ισχύς συσκευής
Έπειτα αθροίστε όλες τις ομάδες. Αν ορισμένες λειτουργίες δεν μπορούν τεχνικά να εμφανιστούν ταυτόχρονα, τεκμηριώστε καθαρά την παραδοχή αυτή. Για κρίσιμες εγκαταστάσεις, είναι συνήθως ασφαλέστερο να θεωρήσετε ότι τα φορτία αιχμής μπορούν να συμπέσουν.
Βήμα 3: Εφαρμόστε το περιθώριο
Παράδειγμα καθαρά αριθμητικό, χωρίς να αποτελεί υπόθεση κατανάλωσης για οποιαδήποτε κάμερα:
- 6 συσκευές με δηλωμένη μέγιστη απαίτηση 10 W: 6 × 10 = 60 W
- 2 συσκευές με δηλωμένη μέγιστη απαίτηση 18 W: 2 × 18 = 36 W
- συνολικό ταυτόχρονο φορτίο: 96 W
- περιθώριο 25%: 96 × 0,25 = 24 W
- απαιτούμενο PoE budget: 96 + 24 = 120 W
Το παράδειγμα δείχνει τη διαδικασία, όχι πραγματική κατανάλωση καμερών. Με απαιτούμενο αποτέλεσμα ακριβώς 120 W, ένα switch με budget 120 W δεν παρέχει πρόσθετη εφεδρεία πέρα από την παραδοχή του υπολογισμού. Αν χρειάζεστε χώρο για επέκταση ή αν τα στοιχεία κατανάλωσης δεν είναι απολύτως βέβαια, επιλέξτε μεγαλύτερο περιθώριο.
Βήμα 4: Ελέγξτε τη χαρτογράφηση θυρών
Πριν εγκρίνετε το σχέδιο, αντιστοιχίστε κάθε συσκευή σε πραγματική θύρα. Ιδιαίτερη προσοχή χρειάζονται τα switches όπου μόνο συγκεκριμένες θύρες παρέχουν υψηλότερη ισχύ ή υποστηρίζουν διαφορετικό πρότυπο PoE.
Ο υπολογισμός δεν είναι πλήρης αν λέει μόνο «χρειαζόμαστε 180 W». Πρέπει να απαντά και στο ερώτημα: «Ποια συσκευή συνδέεται σε ποια θύρα και τηρεί το όριό της;»
Συγκρίνετε παραδείγματα 120 W, 300 W και 400 W
Τα παρακάτω παραδείγματα βοηθούν να κατανοήσετε τι πρέπει να συγκρίνετε. Δεν αποτελούν εκτίμηση κατανάλωσης κάμερας ούτε επιβεβαίωση καταλληλότητας για συγκεκριμένη εγκατάσταση.
| Παράδειγμα | Επιβεβαιωμένο στοιχείο ισχύος | Επιβεβαιωμένο στοιχείο θυρών | Τι να ελέγξετε στον σχεδιασμό |
|---|---|---|---|
| PS1802G | Συνολικό PoE budget 120 W | Οι θύρες 7–8 υποστηρίζουν IEEE 802.3bt έως 60 W | Το άθροισμα φορτίων, καθώς και αν οι συσκευές υψηλής ισχύος τοποθετούνται στις κατάλληλες θύρες |
| PS11602G | Εσωτερικό τροφοδοτικό 300 W | Οι τεκμηριωμένες θύρες 1–8 υποστηρίζουν IEEE 802.3af/at έως 30 W ανά θύρα | Το ρητά δηλωμένο συνολικό PoE budget και η αντιστοίχιση των συσκευών στις θύρες 1–8 |
| PS14802SFG | Συνολικό PoE budget 400 W | Οι θύρες 1–48 υποστηρίζουν IEEE 802.3af/at έως 30 W ανά θύρα | Το άθροισμα πολλών φορτίων, την εφεδρεία και το όριο 30 W για κάθε συσκευή |
Για εγκαταστάσεις με συνολικό υπολογισμένο φορτίο έως 120 W, η αξιολόγηση του switch PoE 120 W PS1802G απαιτεί ιδιαίτερη προσοχή τόσο στο συνολικό όριο όσο και στις θύρες 7–8, οι οποίες υποστηρίζουν IEEE 802.3bt έως 60 W. Η ύπαρξη δύο θυρών υψηλότερης ισχύος δεν σημαίνει ότι όλες οι θύρες έχουν το ίδιο όριο.
Στο PS11602G με εσωτερικό τροφοδοτικό 300 W, οι τεκμηριωμένες θύρες 1–8 υποστηρίζουν IEEE 802.3af/at έως 30 W ανά θύρα. Επειδή το επιβεβαιωμένο στοιχείο είναι η ισχύς του εσωτερικού τροφοδοτικού, επιβεβαιώστε το διαθέσιμο συνολικό PoE budget από την πλήρη τεχνική τεκμηρίωση πριν το χρησιμοποιήσετε ως αριθμό στον υπολογισμό σας.

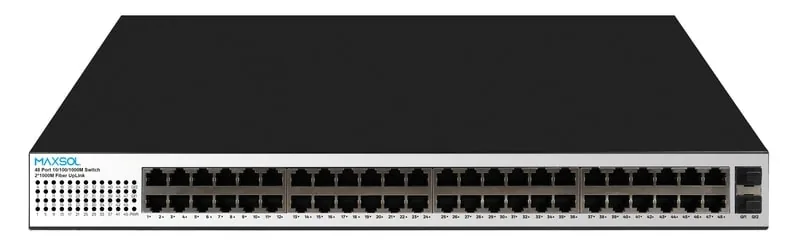

Για έργα με πολλές συσκευές, το switch PoE PS14802SFG με συνολικό budget 400 W προσφέρει ένα σαφές παράδειγμα συνολικού budget που πρέπει να συγκριθεί με το φορτίο του έργου. Οι θύρες 1–48 τεκμηριώνονται για IEEE 802.3af/at έως 30 W ανά θύρα. Επομένως, μια συσκευή με ανάγκη πάνω από 30 W δεν γίνεται κατάλληλη απλώς επειδή υπάρχει διαθέσιμο συνολικό υπόλοιπο μέσα στα 400 W.
Ελέγξτε ξανά το σχέδιο πριν από την εγκατάσταση
Πριν από την παραγγελία, την εγκατάσταση ή την ενεργοποίηση του συστήματος, κάντε έναν τελικό έλεγχο με πραγματικά μοντέλα συσκευών και όχι με γενικές περιγραφές όπως «IP camera» ή «PTZ».
Λίστα τελικού ελέγχου
- Έχετε καταγράψει τη μέγιστη ισχύ κάθε συσκευής από την τεκμηρίωσή της;
- Έχετε συμπεριλάβει κάμερες, access points και όλες τις άλλες PoE συσκευές;
- Έχετε ελέγξει την απαίτηση IEEE 802.3af, 802.3at ή 802.3bt ανά συσκευή;
- Η θύρα όπου θα συνδεθεί κάθε συσκευή επαρκεί για την ισχύ της;
- Το συνολικό φορτίο συν το περιθώριο είναι χαμηλότερο από το ρητά δηλωμένο συνολικό PoE budget;
- Έχετε εξετάσει λειτουργίες αιχμής, όπως νυχτερινή λειτουργία, PTZ και εξωτερικές περιβαλλοντικές συνθήκες;
- Υπάρχει διαθέσιμη ισχύς και θύρες για μελλοντική προσθήκη συσκευών;
- Έχετε επιβεβαιώσει τις απαιτήσεις καλωδίωσης και την πραγματική διαδρομή κάθε καλωδίου;
Η ποιότητα και το μήκος της καλωδίωσης χρειάζονται επίσης έλεγχο, ιδιαίτερα σε μεγάλες εξωτερικές διαδρομές. Η τροφοδοσία PoE είναι μέρος ενός συνολικού σχεδιασμού που περιλαμβάνει δικτύωση, προστασία, περιβάλλον εγκατάστασης και ανάγκες συντήρησης.
Συχνά λάθη στον υπολογισμό PoE
Το συνηθέστερο λάθος είναι η επιλογή switch μόνο με βάση τον αριθμό θυρών. Άλλα λάθη είναι:
- χρήση τυπικής αντί μέγιστης κατανάλωσης,
- παράλειψη της νυχτερινής λειτουργίας των καμερών,
- σύγχυση ανάμεσα στην ισχύ ανά θύρα και στο συνολικό budget,
- χρήση της ισχύος του τροφοδοτικού ως δεδομένου PoE budget χωρίς επιβεβαίωση,
- σύνδεση συσκευής υψηλής ισχύος σε θύρα χαμηλότερου ορίου,
- σχεδιασμός χωρίς εφεδρεία για επέκταση ή μεταβολές φορτίου.
Συχνές ερωτήσεις
Πόσα Watt χρειάζεται μια κάμερα PoE;
Δεν υπάρχει μία σωστή τιμή για όλες τις κάμερες. Η απαίτηση εξαρτάται από το συγκεκριμένο μοντέλο και τις ενεργές λειτουργίες του. Χρησιμοποιήστε τη μέγιστη ισχύ που δηλώνει ο κατασκευαστής της κάμερας, όχι μια γενική εκτίμηση.
Αρκεί ένα μεγάλο συνολικό PoE budget;
Όχι. Πρέπει να επαρκεί και η ισχύς ανά θύρα. Μια κάμερα που χρειάζεται περισσότερη ισχύ από το όριο της θύρας δεν θα καλυφθεί από ένα υψηλό συνολικό budget.
Χρειάζεται πάντα περιθώριο ισχύος;
Είναι καλή πρακτική, ειδικά όταν οι κάμερες έχουν μεταβλητές λειτουργίες ή προβλέπεται επέκταση. Το ακριβές ποσοστό εξαρτάται από το έργο, όμως ο σχεδιασμός στο απόλυτο όριο μειώνει την ευελιξία.
Μπορώ να βασιστώ μόνο στο πρότυπο PoE;
Το πρότυπο είναι απαραίτητο για τον έλεγχο συμβατότητας, αλλά δεν αρκεί. Χρειάζεστε επίσης τη μέγιστη ισχύ της συσκευής, τα όρια των θυρών, το συνολικό PoE budget και την πρόβλεψη ταυτόχρονου φορτίου.
Για το επόμενο βήμα, συγκρίνετε τα παραπάνω μοντέλα Maxsol με βάση τον πραγματικό αριθμό θυρών, το υπολογισμένο φορτίο, τις αποστάσεις καλωδίωσης, τις απαιτήσεις τροφοδοσίας, το περιβάλλον εγκατάστασης και τις ανάγκες διαχείρισης του έργου σας.
