Ηλιακές κάμερες για αγρούς, πάρκινγκ και απομακρυσμένα σημεία

Οι ηλιακές κάμερες ασφαλείας για αγροκτήματα, πάρκινγκ και απομακρυσμένες εγκαταστάσεις δεν πρέπει να επιλέγονται με τα ίδια κριτήρια. Στους αγροτικούς χώρους κυριαρχούν οι μεγάλες αποστάσεις και οι μεταβαλλόμενες σκιάσεις, στα πάρκινγκ η πυκνή κάλυψη και η ανάγκη συνεχούς σύνδεσης, ενώ στις απομονωμένες εγκαταστάσεις προέχουν η αυτονομία και η δυνατότητα διάγνωσης χωρίς συχνές επισκέψεις.

Η σωστή απόφαση αρχίζει με καταγραφή της πραγματικής κατανάλωσης, της απαιτούμενης κάλυψης, της διαθέσιμης ηλιοφάνειας στο συγκεκριμένο σημείο, της οπτικής επαφής για ασύρματες ζεύξεις και της συχνότητας συντήρησης. Το φωτοβολταϊκό σύστημα και ο δικτυακός εξοπλισμός τροφοδοτούν ή διασυνδέουν την εγκατάσταση· δεν καθορίζουν την ποιότητα εικόνας, τη νυχτερινή απεικόνιση ή τις λειτουργίες ανάλυσης της κάμερας.

Όρια αγροκτημάτων και αγροτικά κτίρια

Σε ένα αγρόκτημα, η επιτήρηση συχνά εκτείνεται πέρα από ένα κεντρικό κτίριο. Πύλες, αποθήκες, στάβλοι, αντλιοστάσια, περιμετρικές διαδρομές και σημεία αποθήκευσης εξοπλισμού μπορεί να απέχουν σημαντικά μεταξύ τους και να μην εξυπηρετούνται από την ίδια ηλεκτρική ή δικτυακή υποδομή.

Το πρώτο ερώτημα δεν είναι πόσες κάμερες χωρά ένα ηλιακό σύστημα, αλλά ποια σημεία χρειάζονται πραγματικά αναγνώριση συμβάντος και ποια απλή εποπτεία. Η είσοδος οχημάτων, για παράδειγμα, μπορεί να απαιτεί διαφορετική γωνία και πυκνότητα εικόνας από μια γενική άποψη ενός αγρού.

Ιδιαίτερη προσοχή χρειάζονται:

• Η εποχική σκίαση: δέντρα, γεωργικές κατασκευές και αναπτυσσόμενη βλάστηση μπορούν να επηρεάζουν διαφορετικά το πάνελ μέσα στο έτος.
• Η σκόνη και οι επικαθίσεις: η κατάσταση της επιφάνειας του πάνελ πρέπει να εντάσσεται στο πρόγραμμα επιθεώρησης.
• Η μετακίνηση μηχανημάτων: ιστοί, καλώδια και ερμάρια δεν πρέπει να παρεμποδίζουν διαδρομές τρακτέρ ή άλλου εξοπλισμού.
• Οι μεγάλες αποστάσεις: η επέκταση καλωδίων DC ή Ethernet χωρίς μελέτη μπορεί να προκαλέσει πτώση τάσης, προβλήματα προστασίας και ασταθή λειτουργία.
• Τα ζώα και οι μηχανικές καταπονήσεις: το ύψος στήριξης και η όδευση των καλωδίων πρέπει να μειώνουν την πιθανότητα τυχαίας επαφής ή ζημιάς.

Όταν μια θέση έχει μία κάμερα και μικρό αριθμό βοηθητικών φορτίων, ένα σημείο αναφοράς για αξιολόγηση είναι το ηλιακό σύστημα Maxsol CS12060 120W με μπαταρία 768Wh. Η τεκμηριωμένη διαμόρφωσή του περιλαμβάνει μονοκρυσταλλικό πάνελ 120W, μπαταρία LiFePO4 12,8V 60Ah με ονομαστική ενέργεια 768Wh, ελεγκτή MPPT και τρεις εξόδους DC12V, ενώ το RS485 αναφέρεται ως προαιρετικό. Αυτά είναι χαρακτηριστικά τροφοδοσίας και όχι χαρακτηριστικά κάμερας ή εγγύηση αυτονομίας.

Σε περιμετρικές εφαρμογές είναι συχνά προτιμότερο να σχεδιάζονται ανεξάρτητοι κόμβοι αντί να μεταφέρεται χαμηλή τάση σε πολύ μεγάλες αποστάσεις. Η τελική επιλογή εξαρτάται από την κατανάλωση κάθε κόμβου, τις καλωδιακές απώλειες, τη σκίαση και τον τρόπο συγκέντρωσης του δικτύου.

Είσοδοι πάρκινγκ και ανοικτοί χώροι στάθμευσης

Τα πάρκινγκ έχουν διαφορετικό προφίλ κινδύνου και λειτουργίας. Η είσοδος και η έξοδος είναι συγκεκριμένα σημεία, αλλά ο ανοικτός χώρος μπορεί να χρειάζεται πολλές αλληλοκαλυπτόμενες γωνίες. Επιπλέον, ο φωτισμός οχημάτων, οι μεταβολές φωτεινότητας και η κίνηση δημιουργούν απαιτήσεις που πρέπει να αντιμετωπιστούν στην επιλογή της κάμερας, όχι του ηλιακού συστήματος.

Στην πλευρά της τροφοδοσίας και του δικτύου, πρέπει να εξεταστούν:

• ο συνολικός αριθμός καμερών ανά ιστό ή ερμάριο,
• η κατανάλωση ημέρας και νύχτας,
• η πρόσθετη κατανάλωση πομποδεκτών, μεταγωγέων ή άλλων συσκευών,
• το αν η εγγραφή γίνεται τοπικά ή σε κεντρικό καταγραφικό,
• η ανάγκη αδιάλειπτης λειτουργίας κατά τις ώρες που το πάρκινγκ είναι κλειστό,
• η πιθανή σκίαση από κτίρια, στέγαστρα, πινακίδες ή δέντρα,
• η προστασία του εξοπλισμού από επαφή με οχήματα ή μη εξουσιοδοτημένη πρόσβαση.

Ένα συχνό λάθος είναι η τοποθέτηση του πάνελ στον ίδιο ιστό με την κάμερα χωρίς έλεγχο προσανατολισμού και μηχανικών φορτίων. Η κάμερα πρέπει να κοιτά προς τη ζώνη επιτήρησης, ενώ το πάνελ πρέπει να τοποθετείται σύμφωνα με τις συνθήκες ηλιακής έκθεσης της θέσης. Οι δύο απαιτήσεις δεν ταυτίζονται πάντα.

Σε ένα μεγάλο ανοικτό πάρκινγκ, η συγκέντρωση πολλών φορτίων σε ένα μόνο ηλιακό σύστημα μπορεί να απλοποιήσει τη διαχείριση, αλλά αυξάνει το αποτέλεσμα μιας μοναδικής βλάβης. Αντίθετα, οι ανεξάρτητοι κόμβοι περιορίζουν το εύρος μιας διακοπής, αλλά πολλαπλασιάζουν τα σημεία συντήρησης. Η απόφαση πρέπει να βασίζεται στη διάταξη του χώρου και όχι μόνο στη συνολική ονομαστική ισχύ.

Για τα ερμάρια και τις βάσεις, ο βαθμός προστασίας από νερό και σκόνη δεν απαντά στο ίδιο ερώτημα με την αντοχή σε κρούση. Η πρακτική διαφορά αναλύεται στον οδηγό για IP65 και IK10 σε εξωτερικά περιβλήματα CCTV. Η τελική απαίτηση πρέπει να προσδιορίζεται ανά σημείο εγκατάστασης και να επιβεβαιώνεται στην τεκμηρίωση του επιλεγμένου περιβλήματος.

Απομακρυσμένες εγκαταστάσεις με περιορισμένη πρόσβαση συντήρησης

Σε αντλιοστάσια, τεχνικούς σταθμούς, περιφραγμένες υποδομές ή άλλα δυσπρόσιτα σημεία, το κόστος και ο χρόνος μιας επίσκεψης μπορεί να είναι σημαντικότερα από το αρχικό κόστος του εξοπλισμού. Εδώ η σχεδίαση πρέπει να δίνει έμφαση στην ενεργειακή εφεδρεία, στην απομακρυσμένη εποπτεία και στην απλή αντικατάσταση επιμέρους στοιχείων.

Το ενεργειακό σύστημα πρέπει να αξιολογείται για ολόκληρο το φορτίο:

1. κάμερα ή κάμερες,
2. υπέρυθρος ή άλλος ενσωματωμένος φωτισμός,
3. ασύρματη γέφυρα ή κινητός δρομολογητής,
4. μεταγωγέας δικτύου,
5. αποθήκευση ή βοηθητικός εξοπλισμός,
6. απώλειες μετατροπής και καλωδίωσης,
7. κατανάλωση αναμονής και τυχόν στιγμιαίες αιχμές.

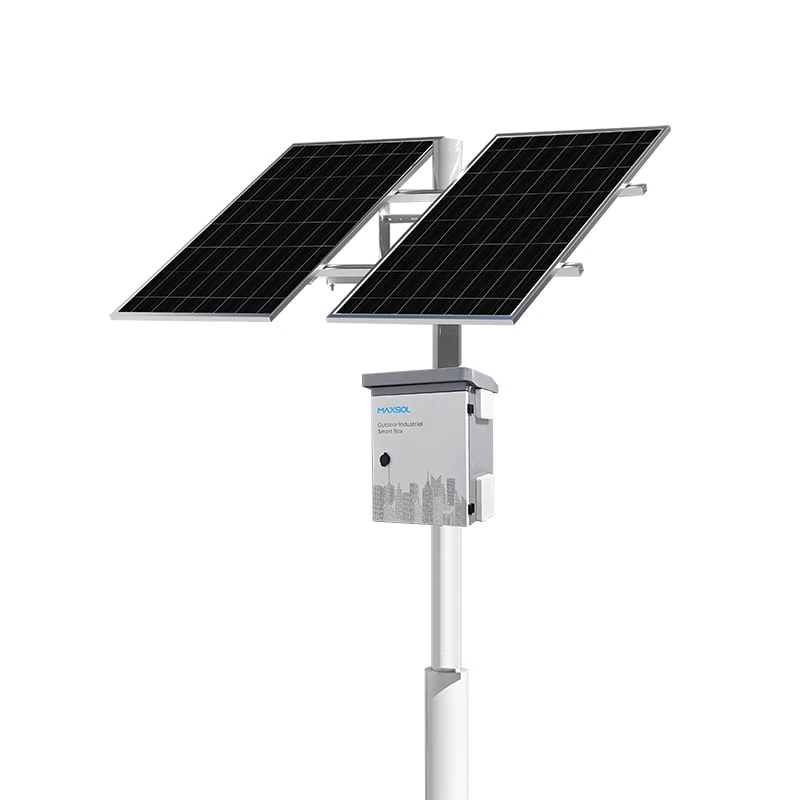

Όταν οι μετρημένες απαιτήσεις είναι υψηλότερες ή όταν χρειάζονται περισσότερες έξοδοι DC, μπορεί να εξεταστεί ως παράδειγμα επιλογής το ηλιακό σύστημα Maxsol CS400150 400W με μπαταρία 1920Wh. Η καταγεγραμμένη διαμόρφωση περιλαμβάνει δύο πάνελ 200W, μπαταρία LiFePO4 12,8V 150Ah με ονομαστική ενέργεια 1920Wh, έλεγχο MPPT και τέσσερις εξόδους DC12V.

Η τιμή των 1920Wh είναι ονομαστική ενέργεια μπαταρίας και δεν ισοδυναμεί με όλη την ενέργεια που θα παραδοθεί στα φορτία. Η διαθέσιμη ενέργεια επηρεάζεται από τις συνθήκες λειτουργίας, τις προστασίες, τη θερμοκρασία, τις απώλειες και τα όρια που ορίζει ο κατασκευαστής. Επομένως, δεν προκύπτει αυτόματα συγκεκριμένος αριθμός ημερών αυτονομίας ούτε εγγύηση λειτουργίας 24/7.

Για ασύρματη διασύνδεση, χρειάζεται πραγματικός έλεγχος διαδρομής. Το ότι ένα προϊόν φέρει εμπορική αναφορά εμβέλειας δεν σημαίνει ότι θα αποδώσει την ίδια απόσταση ή ταχύτητα σε κάθε τοποθεσία. Εμπόδια, ανάγλυφο, ζώνη Fresnel, παρεμβολές, ευθυγράμμιση και τοπικοί κανόνες ραδιοεπικοινωνιών επηρεάζουν το αποτέλεσμα.

Σύγκριση αναγκών ισχύος, συνδεσιμότητας και στήριξης

Ο παρακάτω πίνακας συγκρίνει τρία υποθετικά σενάρια σχεδιασμού. Δεν αποτελεί καταγραφή πραγματικών εγκαταστάσεων ούτε μέτρηση απόδοσης προϊόντων.

Παράμετρος	Αγρόκτημα και αγροτικά κτίρια	Είσοδος και ανοικτό πάρκινγκ	Απομακρυσμένη εγκατάσταση
Κάλυψη	Διάσπαρτα σημεία, πύλες, αποθήκες και περίμετρος	Συγκεντρωμένες είσοδοι με ευρεία κάλυψη θέσεων	Μικρή περιοχή, αλλά συχνά με ανάγκη συνεχούς επιτήρησης
Σκίαση	Εποχική βλάστηση, δέντρα και αγροτικές κατασκευές	Κτίρια, στέγαστρα, πινακίδες και σταθμευμένα οχήματα	Ανάγλυφο, τεχνικές κατασκευές ή περιορισμένη επιλογή θέσης
Στήριξη	Ιστοί εκτός διαδρομών μηχανημάτων, προστατευμένη καλωδίωση	Ανθεκτική βάση με προστασία από οχήματα και πρόσβαση κοινού	Ισχυρή μηχανική εγκατάσταση με ελάχιστη ανάγκη παρέμβασης
Συνδεσιμότητα	Ασύρματοι κόμβοι μεταξύ διάσπαρτων σημείων	Κεντρικό Ethernet ή ασύρματη επιστροφή ανά ομάδα ιστών	Κατευθυντική ζεύξη ή άλλη διαθέσιμη απομακρυσμένη σύνδεση
Αυτονομία	Διαφέρει ανά κόμβο και εποχικό φορτίο	Επηρεάζεται από τον αριθμό καμερών και τη νυχτερινή λειτουργία	Συνήθως αποτελεί κρίσιμο κριτήριο λόγω δύσκολης πρόσβασης
Πρόσβαση service	Μέτρια, συχνά με περιορισμούς λόγω εργασιών ή εδάφους	Συνήθως ευκολότερη, αλλά μπορεί να απαιτεί διακοπή κυκλοφορίας	Περιορισμένη, άρα χρειάζονται διάγνωση και προληπτική συντήρηση
Κύριος κίνδυνος σχεδιασμού	Μεγάλες αποστάσεις και μη προβλεπόμενη σκίαση	Υποεκτίμηση συνολικού φορτίου και μηχανικών κινδύνων	Ανεπαρκής ενεργειακή εφεδρεία και έλλειψη απομακρυσμένης εποπτείας

Όταν δεν υπάρχει ενσύρματη σύνδεση, το ασύρματο CPE Maxsol CPE295 στα 5,8GHz αποτελεί παράδειγμα εξαρτήματος δικτύωσης προς αξιολόγηση. Διαθέτει κατευθυντική κεραία MIMO 2x2 14dBi, μία θύρα Gigabit LAN, υποστήριξη τροφοδοσίας IEEE 802.3af/at ή 9–48V DC και τεκμηριωμένη κατανάλωση 6,5W σε πλήρες φορτίο.

Το CPE δεν είναι κάμερα και δεν παρέχει λειτουργίες απεικόνισης ή εγγραφής. Επίσης, η εμπορική κατηγορία απόστασης και η ονομαστική ασύρματη ταχύτητα δεν εγγυώνται πρακτική εμβέλεια ή ρυθμό μετάδοσης. Πριν από την επιλογή απαιτούνται έλεγχος οπτικής επαφής, διαθέσιμου φάσματος, παρεμβολών, απαιτούμενου πραγματικού throughput και ισχυόντων τοπικών κανόνων χρήσης ραδιοσυχνοτήτων.

Επιλογή εξαρτημάτων με βάση μετρημένες απαιτήσεις

Η διαστασιολόγηση πρέπει να ξεκινά από μετρήσεις ή αξιόπιστα στοιχεία των επιμέρους συσκευών. Δεν αρκεί η μέγιστη κατανάλωση της κάμερας ούτε η ονομαστική χωρητικότητα της μπαταρίας.

1. Καταγράψτε όλα τα φορτία

Για κάθε συσκευή σημειώστε:

• ονομαστική και μέγιστη τάση λειτουργίας,
• τυπική και μέγιστη κατανάλωση,
• ώρες λειτουργίας ανά ημέρα,
• μεταβολή κατανάλωσης μεταξύ ημέρας και νύχτας,
• απαιτήσεις εκκίνησης,
• τρόπο τροφοδοσίας, όπως DC ή PoE,
• αριθμό και τύπο θυρών.

Η καθημερινή απαίτηση ενέργειας υπολογίζεται αρχικά ως:

Ημερήσια ενέργεια Wh = ισχύς W × ώρες λειτουργίας

Υποθετικό παράδειγμα, όχι μέτρηση προϊόντος: εάν μια κάμερα καταναλώνει 8W συνεχώς και ένα CPE 6,5W σε πλήρες φορτίο, η θεωρητική κατανάλωση πριν από απώλειες είναι:

• κάμερα: 8W × 24 ώρες = 192Wh/ημέρα,
• CPE: 6,5W × 24 ώρες = 156Wh/ημέρα,
• σύνολο: 348Wh/ημέρα πριν από μετατροπές, καλωδιακές απώλειες και άλλους καταναλωτές.

Η υπόθεση των 8W χρησιμοποιείται μόνο ως μαθηματικό παράδειγμα. Η πραγματική κατανάλωση της κάμερας πρέπει να ληφθεί από το φύλλο δεδομένων ή, ιδανικά, από μέτρηση στις προβλεπόμενες συνθήκες.

2. Μετρήστε τη θέση του πάνελ

Η εκτίμηση ηλιακής παραγωγής πρέπει να αφορά το συγκεκριμένο σημείο και όχι μόνο τη γενικότερη περιοχή. Καταγράψτε:

• προσανατολισμό και κλίση,
• σκίαση ανά ώρα και εποχή,
• διαθέσιμη επιφάνεια,
• απόσταση από μπαταρία και ελεγκτή,
• συνθήκες πρόσβασης για καθαρισμό,
• πιθανότητα μελλοντικής σκίασης.

Δεν πρέπει να θεωρείται ότι η ονομαστική ισχύς του πάνελ αποδίδεται συνεχώς. Για αναλυτική μεθοδολογία, δείτε πώς γίνεται η διαστασιολόγηση αυτόνομου ηλιακού συστήματος για CCTV.

3. Ελέγξτε τάσεις, θύρες και μετατροπές

Μια κάμερα PoE δεν συνδέεται απευθείας σε οποιαδήποτε έξοδο DC12V. Μπορεί να απαιτείται κατάλληλος μετατροπέας ή διακόπτης PoE, ο οποίος προσθέτει κατανάλωση και πρέπει να είναι συμβατός με το πρότυπο και το φορτίο.

Επιβεβαιώστε:

• τάση και πολικότητα κάθε εξόδου,
• μέγιστο ρεύμα ανά έξοδο και συνολικά,
• αριθμό DC και Ethernet θυρών,
• πρότυπο PoE όπου εφαρμόζεται,
• πτώση τάσης στα καλώδια,
• προστασία υπέρτασης και γείωση,
• συμβατότητα συνδέσμων,
• απαιτήσεις διαχείρισης και απομακρυσμένης επανεκκίνησης.

4. Επαληθεύστε τα όρια του ελεγκτή και της μπαταρίας

Πριν από την παραγγελία, ελέγξτε το τρέχον φύλλο δεδομένων και την ακριβή παρεχόμενη διαμόρφωση για:

• όρια τάσης, ρεύματος και ισχύος φωτοβολταϊκής εισόδου,
• επιτρεπόμενες θερμοκρασίες φόρτισης της μπαταρίας,
• προστασίες φόρτισης και εκφόρτισης,
• διαθέσιμες εξόδους και όρια φορτίου,
• δυνατότητες παρακολούθησης ή επικοινωνίας,
• περιεχόμενα της παρεχόμενης διαμόρφωσης.

Τα CS12060, CS400150 και CPE295 είναι παραδείγματα επιλογής και όχι δοκιμασμένο, εγγυημένα συμβατό πακέτο. Η ηλεκτρική και λειτουργική συμβατότητα πρέπει να επιβεβαιωθεί για τη συγκεκριμένη εγκατάσταση.

Σχεδιασμός συντήρησης και έλεγχοι αποδοχής

Μια ηλιακή εγκατάσταση CCTV ολοκληρώνεται μόνο όταν υπάρχει σαφές πρόγραμμα συντήρησης και διαδικασία αποδοχής. Ιδίως σε απομακρυσμένα σημεία, η πρώτη περίοδος λειτουργίας πρέπει να χρησιμοποιηθεί για να επιβεβαιωθούν οι αρχικές παραδοχές.

Έλεγχοι πριν από την παράδοση

• Επιβεβαίωση προσανατολισμού και απουσίας κρίσιμης σκίασης.
• Μέτρηση τάσης στα φορτία υπό πραγματική λειτουργία.
• Έλεγχος κατανάλωσης ημέρας και νύχτας.
• Δοκιμή ασύρματης ζεύξης με πραγματική ροή βίντεο.
• Επιβεβαίωση σταθερής στερέωσης πάνελ, κάμερας, κεραίας και ερμαρίου.
• Έλεγχος στεγανοποίησης εισόδων καλωδίων και δημιουργίας βρόχου απορροής.
• Έλεγχος προστασίας, γείωσης και επισήμανσης κυκλωμάτων.
• Επιβεβαίωση ότι η απώλεια ενός κόμβου δεν διακόπτει απρόβλεπτα άλλες κρίσιμες θέσεις.
• Καταγραφή αρχικών ρυθμίσεων, διευθύνσεων δικτύου και στοιχείων διαχείρισης.
• Έλεγχος ότι η λήψη της κάμερας καλύπτει τον επιχειρησιακό στόχο χωρίς περιττές ζώνες.

Απαιτήσεις παράδοσης προς τον υπεύθυνο λειτουργίας

Ο φάκελος παράδοσης πρέπει να περιλαμβάνει τουλάχιστον:

1. διάγραμμα τροφοδοσίας και δικτύου,
2. λίστα συσκευών και φορτίων ανά κόμβο,
3. παραδοχές ημερήσιας κατανάλωσης,
4. θέση, προσανατολισμό και φωτογραφική τεκμηρίωση των πάνελ,
5. διαδρομές καλωδίων και σημεία προστασίας,
6. αποτελέσματα δοκιμής συνδεσιμότητας,
7. διαδικασία ασφαλούς απομόνωσης τροφοδοσίας,
8. πρόγραμμα καθαρισμού και οπτικής επιθεώρησης,
9. κριτήρια για προληπτική επίσκεψη,
10. επιβεβαιωμένες απαιτήσεις τοπικής συμμόρφωσης για ηλεκτρική εγκατάσταση, ραδιοζεύξη και χρήση βιντεοεπιτήρησης.

Συνήθη λάθη που πρέπει να αποφεύγονται

• Επιλογή συστήματος μόνο από τα ονομαστικά Wh της μπαταρίας.
• Παράλειψη της κατανάλωσης δικτύου, PoE και μετατροπέων.
• Θεώρηση ότι κάθε ασύρματη σύνδεση θα πετύχει την αναγραφόμενη μέγιστη απόσταση.
• Τοποθέτηση πάνελ χωρίς εποχικό έλεγχο σκίασης.
• Χρήση υπερβολικά μεγάλων διαδρομών χαμηλής τάσης χωρίς υπολογισμό απωλειών.
• Σύγχυση της προστασίας IP με την αντοχή σε κρούση.
• Παράδοση χωρίς μετρήσεις αναφοράς και τεκμηρίωση.
• Υπόσχεση συγκεκριμένης αυτονομίας χωρίς επαληθευμένο ενεργειακό ισοζύγιο.

Το πρακτικό επόμενο βήμα είναι να συγκρίνετε τα συνδεδεμένα μοντέλα Maxsol με τον απαιτούμενο αριθμό θυρών, το μετρημένο φορτίο, την απόσταση ζεύξης, την τάση τροφοδοσίας, τις περιβαλλοντικές συνθήκες και τις ανάγκες διαχείρισης. Η τελική επιλογή πρέπει να βασιστεί στο τρέχον φύλλο δεδομένων και στην ακριβή διαμόρφωση που θα χρησιμοποιηθεί.
