Μείωση κόστους εγκατάστασης απομακρυσμένου CCTV

Η αποτελεσματική μείωση του κόστους εγκατάστασης απομακρυσμένου CCTV δεν προκύπτει απλώς από την επιλογή φθηνότερων καμερών. Απαιτεί σύγκριση ολόκληρου του συστήματος: ηλεκτροδότηση, μετάδοση δεδομένων, εκσκαφές, ιστοί, εργασία, θέση σε λειτουργία, συντήρηση και μελλοντικές αντικαταστάσεις.

Σε κάθε σημείο πρέπει να συγκρίνονται με ίδιες απαιτήσεις τουλάχιστον τρεις λύσεις: PoE με τροφοδοσία από το δίκτυο, αυτόνομη ηλιακή τροφοδοσία και μια τεχνικά εφικτή υβριδική προσέγγιση. Το PoE είναι τρόπος διανομής ισχύος και δεδομένων προς τις κάμερες· δεν αποτελεί από μόνο του πηγή ενέργειας.

Καθορίστε συγκρίσιμο αντικείμενο και βασική γραμμή κόστους

Πριν ζητηθούν προσφορές, ορίστε ακριβώς τι πρέπει να παρέχει κάθε εναλλακτική λύση. Διαφορετικά, μπορεί να συγκρίνετε μια πλήρη εγκατάσταση με μια προσφορά που δεν περιλαμβάνει έργα πολιτικού μηχανικού, προστασία από υπερτάσεις ή commissioning.

Η κοινή βάση σύγκρισης πρέπει να περιλαμβάνει:

αριθμό, τύπο και μέγιστη κατανάλωση καμερών,
απαιτούμενη λειτουργία ημέρας και νύχτας,
πρόσθετα φορτία, όπως ασύρματες μονάδες, switches και θερμαντικά στοιχεία,
απόσταση κάθε κάμερας από το σημείο συγκέντρωσης,
διαθέσιμη σύνδεση δεδομένων ή ανάγκη δημιουργίας backhaul,
απαιτούμενη διάρκεια λειτουργίας κατά τη διακοπή της κύριας τροφοδοσίας,
περιβαλλοντικές συνθήκες και προσβασιμότητα,
διαθέσιμους ιστούς, σωληνώσεις, ίνες ή καλώδια,
ανάγκες απομακρυσμένης διαχείρισης και καταγραφής,
αναμενόμενο χρονικό διάστημα λειτουργίας του έργου.

Διαφανές φύλλο κόστους κύκλου ζωής

Χρησιμοποιήστε το ίδιο φύλλο εργασίας για όλες τις επιλογές. Οι αριθμοί πρέπει να προέρχονται από αυτοψία, τεχνικές προσφορές και πραγματικές απαιτήσεις του έργου, όχι από γενικές υποθέσεις.

Κατηγορία κόστους	Τι πρέπει να καταγραφεί	Αρχικό ή επαναλαμβανόμενο
Εκσκαφές και αποκατάσταση	Τάφροι, σωληνώσεις, διατρήσεις, αποκατάσταση εδάφους ή οδοστρώματος	Αρχικό
Επέκταση ηλεκτροδότησης	Νέα παροχή, πίνακες, καλώδια ισχύος, μετρητές και εργασίες σύνδεσης	Αρχικό και ενδεχομένως πάγιο
Ιστοί και βάσεις	Ιστοί, θεμελιώσεις, βάσεις καμερών, πίνακες και μηχανική προστασία	Αρχικό
Εξοπλισμός ισχύος	PoE switch ή injector, τροφοδοτικά, μπαταρία, φωτοβολταϊκό πάνελ, ελεγκτής και προστασίες	Αρχικό
Μετάδοση δεδομένων	Χαλκός, οπτική ίνα, ασύρματη ζεύξη, κεραίες και ενεργός εξοπλισμός	Αρχικό
Εργασία	Εγκατάσταση, τερματισμοί, ευθυγράμμιση, παραμετροποίηση και σήμανση	Αρχικό
Commissioning	Έλεγχος φορτίου, δικτύου, εικόνας, καταγραφής, συναγερμών και απομακρυσμένης πρόσβασης	Αρχικό
Συντήρηση	Καθαρισμός, επιθεώρηση, δοκιμές, επισκέψεις και αναπροσανατολισμός	Επαναλαμβανόμενο
Συνδρομές	SIM, δεδομένα κινητής, cloud, άδειες λογισμικού ή υπηρεσίες επιτήρησης	Επαναλαμβανόμενο
Αντικαταστάσεις	Μπαταρίες, τροφοδοτικά, προστασίες, καλώδια, ασύρματες μονάδες και κάμερες	Μελλοντικό
Απώλεια λειτουργίας	Χρόνος χωρίς επιτήρηση, έκτακτη μετάβαση και προσωρινή αποκατάσταση	Ενδεχόμενο

Για περίοδο αξιολόγησης (N) ετών, η βασική λογική είναι:

Συνολικό κόστος κύκλου ζωής = αρχική εγκατάσταση + λειτουργικά έξοδα + προγραμματισμένη συντήρηση + αντικαταστάσεις + κόστος πιθανών επεμβάσεων

Αν η οικονομική αξιολόγηση χρησιμοποιεί παρούσα αξία, εφαρμόστε τον ίδιο χρονικό ορίζοντα και το ίδιο προεξοφλητικό επιτόκιο σε όλες τις λύσεις.

Συγκρίνετε επέκταση δικτύου ρεύματος και ηλιακή τροφοδοσία

Η ηλεκτροδότηση από το δίκτυο έχει νόημα όταν η παροχή βρίσκεται κοντά, η όδευση είναι εφικτή και το κόστος σύνδεσης είναι προβλέψιμο. Η αυτόνομη ηλιακή τροφοδοσία γίνεται πιο ελκυστική όταν η μεταφορά ρεύματος απαιτεί μεγάλες εκσκαφές, νέους πίνακες ή δύσκολη πρόσβαση.

Δεν αρκεί, όμως, η σύγκριση ενός καλωδίου με ένα φωτοβολταϊκό πάνελ. Πρέπει να συγκρίνεται η πλήρης λειτουργική αρχιτεκτονική.

Κριτήριο	PoE με ρεύμα δικτύου	Αυτόνομη ηλιακή τροφοδοσία	Υβριδική προσέγγιση
Πηγή ενέργειας	Ηλεκτρικό δίκτυο	Φωτοβολταϊκό πάνελ και μπαταρία	Συνδυασμός κύριας και εφεδρικής πηγής ή διαφορετικές πηγές ανά σημείο
Διανομή προς κάμερες	Συνήθως PoE από switch ή injector	DC και, όπου απαιτείται, κατάλληλη μετατροπή ή εξοπλισμός PoE	Εξαρτάται από την αρχιτεκτονική
Κύριο αρχικό κόστος	Παροχή, καλώδιο ισχύος, εκσκαφή και προστασία	Πάνελ, μπαταρία, ελεγκτής, βάση, πίνακας και προστασίες	Περισσότερα υποσυστήματα και έλεγχοι
Κύριος περιορισμός	Απόσταση και κόστος επέκτασης	Ενεργειακό ισοζύγιο, σκιάσεις, θερμοκρασία και περίοδοι χαμηλής παραγωγής	Πολυπλοκότητα και συμβατότητα πηγών
Συντήρηση	Έλεγχος τροφοδοτικών, UPS και καλωδίων	Καθαρισμός, έλεγχος μπαταρίας, συνδέσεων και πάνελ	Συντήρηση και των δύο πλευρών
Κατάλληλη χρήση	Σημεία κοντά σε αξιόπιστη παροχή	Απομονωμένα σημεία χωρίς οικονομικά εφικτή ηλεκτροδότηση	Κρίσιμα ή ανομοιογενή έργα όπου δικαιολογείται η πρόσθετη πολυπλοκότητα

Μην εξισώνετε τα ονομαστικά Wh με την αξιοποιήσιμη ενέργεια

Η διαστασιολόγηση ενός ηλιακού CCTV ξεκινά από το συνολικό ημερήσιο φορτίο και όχι από την ονομαστική χωρητικότητα της μπαταρίας. Πρέπει να συνυπολογιστούν:

η πραγματική κατανάλωση κάθε συσκευής,
οι απώλειες μετατροπής και καλωδίωσης,
η κατανάλωση τη νύχτα,
η επιτρεπόμενη αποφόρτιση της μπαταρίας,
η μεταβολή της παραγωγής και οι σκιάσεις,
οι θερμοκρασιακοί περιορισμοί φόρτισης,
οι ημέρες αυτονομίας που απαιτεί το έργο,
η γήρανση και η μελλοντική αντικατάσταση της μπαταρίας.

Ως παράδειγμα επιλογής, το ηλιακό σύστημα Maxsol CS12060 με πάνελ 120W και μπαταρία 768Wh τεκμηριώνεται με μονοκρυσταλλικό πάνελ 120W, μπαταρία LiFePO4 12,8V 60Ah/768Wh, ελεγκτή MPPT και τρεις εξόδους DC12V. Το RS485 αναφέρεται ως προαιρετικό.

Αυτές οι ονομαστικές τιμές δεν καθορίζουν από μόνες τους τον χρόνο αυτονομίας. Πριν από την επιλογή πρέπει να επιβεβαιώνονται στο τρέχον φύλλο δεδομένων και στην παραδιδόμενη διαμόρφωση τα όρια τάσης, ρεύματος και ισχύος PV του ελεγκτή, οι θερμοκρασίες φόρτισης της μπαταρίας και οι διαθέσιμες προστασίες. Αν διαφορετικά τεχνικά έγγραφα εμφανίζουν αποκλίσεις, απαιτείται γραπτή διευκρίνιση αντί για υπόθεση.

Υποθετικό παράδειγμα ενεργειακού ελέγχου

Το ακόλουθο είναι αποκλειστικά υποθετική παραδοχή σχεδιασμού και όχι μετρημένη απόδοση προϊόντος:

δύο κάμερες με παραδοχή 8W η καθεμία,
μία ασύρματη μονάδα με κατανάλωση 6,5W,
4W ως παραδοχή για πρόσθετες απώλειες και βοηθητικό εξοπλισμό.

Το συνεχές φορτίο θα ήταν:

2 × 8W + 6,5W + 4W = 26,5W

Η θεωρητική ημερήσια ζήτηση θα ήταν:

26,5W × 24 ώρες = 636Wh ανά ημέρα

Το αποτέλεσμα δεν σημαίνει ότι μια ονομαστική μπαταρία 768Wh παρέχει συγκεκριμένη αυτονομία. Η αξιοποιήσιμη ενέργεια είναι μικρότερη από την ονομαστική και εξαρτάται από το σύστημα, τις απώλειες, τα όρια αποφόρτισης, τη θερμοκρασία και τις συνθήκες φόρτισης. Δεν μπορεί να συναχθεί καθολική εγγύηση 24ωρης λειτουργίας ή διάρκειας ζωής.

Αξιολογήστε το ασύρματο backhaul έναντι νέας καλωδίωσης

Η ασύρματη ζεύξη κορμού μπορεί να περιορίσει τις εκσκαφές και το μήκος καλωδίωσης, αλλά δεν είναι αυτόματα η οικονομικότερη επιλογή. Χρειάζεται καθαρή οπτική επαφή, ελεγχόμενο φάσμα, κατάλληλο ύψος εγκατάστασης και δυνατότητα ακριβούς ευθυγράμμισης.

Συγκρίνετε τρεις διαδρομές μεταφοράς δεδομένων:

Επαναχρησιμοποίηση υπάρχουσας υποδομής. Ελέγξτε την κατάσταση των καλωδίων, των ινών, των σωληνώσεων και των ενεργών θυρών. Η ύπαρξη καλωδίου δεν σημαίνει ότι υποστηρίζει αξιόπιστα το νέο φορτίο.
Νέα ενσύρματη διαδρομή. Ο χαλκός μπορεί να εξυπηρετεί τοπικές αποστάσεις, ενώ σε μεγαλύτερες ή ηλεκτρικά απαιτητικές οδεύσεις μπορεί να χρειάζεται διαφορετική τοπολογία. Για τις επιλογές πέρα από τα συνήθη όρια Ethernet, δείτε τον οδηγό για επέκταση PoE σε κάμερες IP μεγάλων αποστάσεων.
Ασύρματο point-to-point ή point-to-multipoint backhaul. Μπορεί να αποφεύγει τάφρους, αλλά προσθέτει κεραίες, βάσεις, προστασία, τροφοδοσία και χρόνο ευθυγράμμισης.

Για διαδρομές με υψηλές απαιτήσεις χωρητικότητας, ηλεκτρική απομόνωση ή μεγάλες αποστάσεις, η οπτική ίνα πρέπει επίσης να ενταχθεί στη σύγκριση. Ο σχεδιασμός των uplinks, των transceivers και της τοπολογίας αναλύεται στον οδηγό SFP για δίκτυα CCTV με οπτική ίνα.

Τι πρέπει να επιβεβαιωθεί σε μια ασύρματη ζεύξη

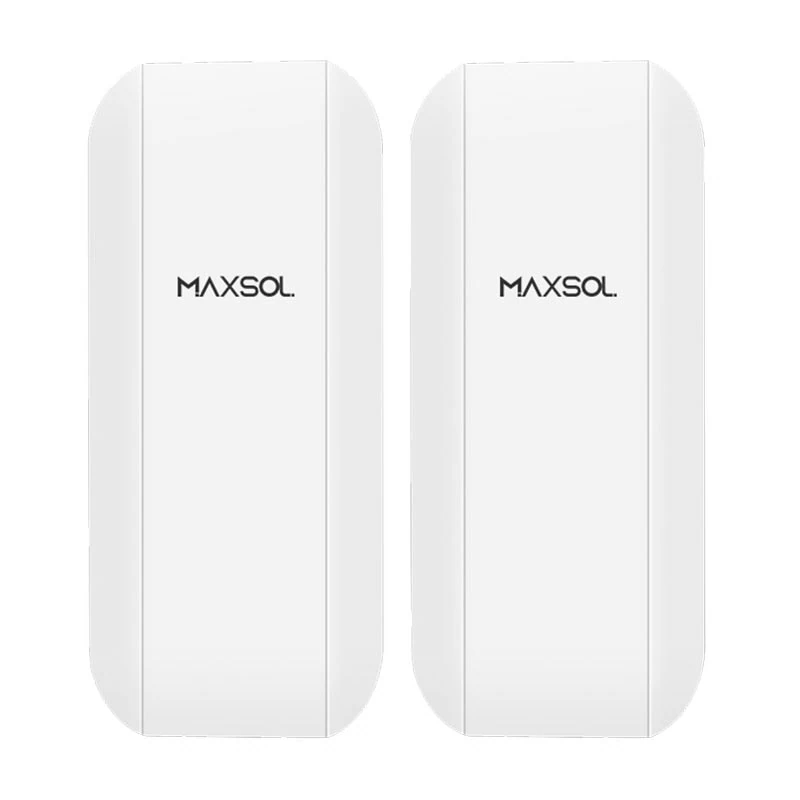

Η εξωτερική ασύρματη μονάδα Maxsol CPE295 στα 5,8GHz αποτελεί ένα παράδειγμα εξοπλισμού προς αξιολόγηση. Τα τεκμηριωμένα στοιχεία της περιλαμβάνουν κατευθυντική κεραία MIMO 2×2 14dBi, μία θύρα Gigabit LAN, τροφοδοσία IEEE 802.3af/at ή 9–48V DC και κατανάλωση 6,5W σε πλήρες φορτίο.

Οι ονομασίες εμβέλειας ή ασύρματου ρυθμού μιας σειράς προϊόντων δεν εγγυώνται απόσταση ζεύξης ή πραγματικό throughput σε συγκεκριμένο έργο. Πριν προτιμηθεί το ασύρματο backhaul, ελέγξτε:

πραγματική οπτική επαφή και ζώνη Fresnel,
ύψος και μηχανική ακαμψία των βάσεων,
παρεμβολές στο σημείο,
απαιτούμενο πραγματικό bitrate όλων των καμερών,
περιθώριο για κορυφώσεις, διαχείριση και μελλοντική επέκταση,
τοπικούς κανόνες χρήσης ραδιοσυχνοτήτων,
αντικεραυνική προστασία και γείωση,
τρόπο τροφοδοσίας και στις δύο πλευρές,
δυνατότητα ασφαλούς πρόσβασης για ευθυγράμμιση ή αντικατάσταση.

Η ασύρματη μονάδα και το ηλιακό σύστημα που αναφέρονται παραπάνω είναι ανεξάρτητα παραδείγματα επιλογής και όχι δοκιμασμένο, εγγυημένα συμβατό πακέτο. Η συμβατότητα τάσεων, PoE, συνδέσεων, συνολικού φορτίου και προστασιών πρέπει να επαληθεύεται για την τελική διαμόρφωση.

Μειώστε τις επαναληπτικές επισκέψεις με αυτοψία και δοκιμές πάγκου

Μία ανεπαρκής αυτοψία μπορεί να μεταφέρει το κόστος από τον εξοπλισμό στην εργασία πεδίου. Η έλλειψη οπτικής επαφής, ένα μη διαθέσιμο κύκλωμα ρεύματος ή μια ακατάλληλη βάση συχνά διαπιστώνονται μόνο όταν το συνεργείο βρίσκεται ήδη στο σημείο.

Έλεγχοι πριν από την προσφορά

Καταγράψτε τουλάχιστον:

συντεταγμένες και υψόμετρα των σημείων όπου χρειάζεται,
φωτογραφίες της προτεινόμενης όδευσης και των εμποδίων,
υπάρχουσες παροχές και ηλεκτρικούς πίνακες,
διαθέσιμες σωληνώσεις, ίνες και καλώδια,
αποστάσεις καλωδίωσης, όχι μόνο ευθείες αποστάσεις στον χάρτη,
πιθανές σκιάσεις του φωτοβολταϊκού μέσα στην ημέρα,
χώρο για πάνελ, μπαταρία, πίνακα και συντήρηση,
δυνατότητα ασφαλούς πρόσβασης συνεργείου,
διαθέσιμο ύψος και οπτική επαφή για ασύρματη ζεύξη,
περιβαλλοντική έκθεση και ανάγκες στεγανοποίησης.

Δοκιμές πάγκου πριν από την εγκατάσταση

Συναρμολογήστε προσωρινά την τελική αρχιτεκτονική πριν μεταφερθεί στο έργο. Ελέγξτε:

εκκίνηση όλων των συσκευών από ψυχρή κατάσταση,
συνολική κατανάλωση σε κανονικό και μέγιστο φορτίο,
συμβατότητα PoE ή DC τροφοδοσίας,
διευθύνσεις IP, VLAN, NTP και πολιτικές πρόσβασης,
εικόνα ημέρας και νύχτας,
bitrate και σταθερότητα καταγραφής,
απομακρυσμένη επανεκκίνηση όπου υποστηρίζεται,
συμπεριφορά κατά την απώλεια και επαναφορά τροφοδοσίας,
σήμανση καλωδίων, θυρών και ασφαλειών,
αντίγραφο της τελικής διαμόρφωσης.

Η τυποποίηση πινάκων, συνδέσεων και ρυθμίσεων μειώνει επίσης τον χρόνο commissioning. Όταν πολλά σημεία έχουν την ίδια σχεδίαση, χρησιμοποιήστε κοινό σχέδιο καλωδίωσης και checklist, αλλά καταγράψτε ξεχωριστά τις ιδιαιτερότητες κάθε θέσης.

Συνυπολογίστε συντήρηση, αντικαταστάσεις και λειτουργικά έξοδα

Η χαμηλότερη αρχική προσφορά δεν είναι πάντα η οικονομικότερη λύση. Ένα απομακρυσμένο σημείο μπορεί να έχει χαμηλό κόστος εξοπλισμού αλλά υψηλό κόστος κάθε επίσκεψης, ιδιαίτερα όταν απαιτεί ειδικό όχημα, εργασία σε ύψος ή συντονισμό πρόσβασης.

Στο πλάνο κύκλου ζωής συμπεριλάβετε:

περιοδική επιθεώρηση βάσεων και καλωδίων,
καθαρισμό φακών, ερμαρίων και φωτοβολταϊκών πάνελ,
έλεγχο στεγανότητας και συμπύκνωσης,
δοκιμή μπαταρίας και καταγραφή της κατάστασής της,
αντικατάσταση αναλωσίμων και προστατευτικών διατάξεων,
επανέλεγχο ευθυγράμμισης ασύρματων ζεύξεων,
ενημερώσεις firmware και διαχείριση κωδικών,
έξοδα δεδομένων κινητής ή cloud,
άδειες λογισμικού και υπηρεσίες καταγραφής,
απόθεμα συμβατών ανταλλακτικών,
εργασία διάγνωσης και μετακίνησης.

Για τις μπαταρίες δεν πρέπει να χρησιμοποιείται αυθαίρετη διάρκεια ζωής ή αριθμός κύκλων. Ο προγραμματισμός αντικατάστασης πρέπει να βασίζεται στο τρέχον φύλλο δεδομένων, στις συνθήκες λειτουργίας, στο βάθος εκφόρτισης και στις πραγματικές μετρήσεις συντήρησης.

Η απομακρυσμένη παρακολούθηση μπορεί να μειώσει τις διαγνωστικές επισκέψεις, αλλά μόνο αν παρέχει χρήσιμες ενδείξεις. Προσδιορίστε ποια δεδομένα χρειάζονται πραγματικά: κατάσταση ζεύξης, τάση τροφοδοσίας, συναγερμός χαμηλής ενέργειας, θερμοκρασία πίνακα ή δυνατότητα ελεγχόμενης επανεκκίνησης. Επιβεβαιώστε ότι τα συγκεκριμένα χαρακτηριστικά υποστηρίζονται από τον επιλεγμένο εξοπλισμό και τη διαμόρφωσή του.

Επιλέξτε το χαμηλότερο βιώσιμο κόστος κύκλου ζωής

Η σωστή επιλογή δεν είναι η λύση με το μικρότερο CAPEX, αλλά η οικονομικότερη λύση που καλύπτει τεκμηριωμένα τις τεχνικές και λειτουργικές απαιτήσεις.

Μια πρακτική σειρά απόφασης είναι η εξής:

Επαναχρησιμοποιήστε ελεγμένη υποδομή όταν είναι σε καλή κατάσταση και καλύπτει τις απαιτήσεις.
Προτιμήστε κοντινή παροχή δικτύου όταν η σύνδεση και η όδευση είναι απλές και προβλέψιμες.
Εξετάστε ασύρματο backhaul όταν αποφεύγει σημαντικά έργα καλωδίωσης και υπάρχει τεχνικά κατάλληλη διαδρομή.
Επιλέξτε ηλιακή τροφοδοσία όταν η επέκταση ρεύματος δεν είναι οικονομικά ή πρακτικά βιώσιμη και έχει προηγηθεί πλήρης ενεργειακή μελέτη.
Χρησιμοποιήστε υβριδική αρχιτεκτονική μόνο όταν η πρόσθετη ανθεκτικότητα ή η διαφορετική τροφοδοσία ανά σημείο δικαιολογεί την πολυπλοκότητα.
Συγκρίνετε το κόστος για κοινό χρονικό ορίζοντα, μαζί με συντήρηση, συνδρομές και αντικαταστάσεις.
Απορρίψτε λύσεις με κρίσιμες άγνωστες παραμέτρους, ακόμη και αν η αρχική τιμή τους είναι χαμηλή.

Συχνά λάθη που αυξάνουν το κόστος

Θεώρηση του PoE ως πηγής ενέργειας αντί ως μεθόδου διανομής.
Σύγκριση μόνο του κόστους εξοπλισμού.
Υπολογισμός ηλιακού συστήματος αποκλειστικά από τα ονομαστικά Wh.
Χρήση εμπορικής ονομασίας εμβέλειας ως εγγύηση ασύρματης σύνδεσης.
Παράβλεψη των απωλειών, της νυχτερινής κατανάλωσης και των βοηθητικών φορτίων.
Τοποθέτηση χωρίς έλεγχο σκιάσεων ή οπτικής επαφής.
Απουσία δοκιμής της τελικής διαμόρφωσης πριν από την αποστολή στο έργο.
Μη πρόβλεψη κόστους πρόσβασης και μελλοντικής αντικατάστασης μπαταρίας.
Συνδυασμός συσκευών χωρίς επιβεβαίωση τάσης, PoE, ισχύος και συνδέσεων.

Το επόμενο πρακτικό βήμα είναι να συμπληρώσετε το φύλλο κόστους για κάθε σημείο και να συγκρίνετε τις τελικές επιλογές Maxsol με τον απαιτούμενο αριθμό θυρών, το πραγματικό φορτίο, την απόσταση, την πηγή ενέργειας, τις περιβαλλοντικές συνθήκες και τις ανάγκες διαχείρισης.
