Τροφοδοσία καμερών PoE χωρίς ηλεκτρικό δίκτυο

Η τροφοδοσία εξωτερικών καμερών PoE χωρίς ηλεκτρικό δίκτυο απαιτεί δύο ανεξάρτητους ελέγχους. Πρώτα υπολογίζετε αν το φωτοβολταϊκό πάνελ και η μπαταρία καλύπτουν την ημερήσια κατανάλωση και τις ημέρες χαμηλής ηλιοφάνειας. Έπειτα επιβεβαιώνετε ότι ο μετατροπέας PoE είναι ηλεκτρικά συμβατός με την κάμερα ως προς τάση, ισχύ, πολικότητα, pinout και πρωτόκολλο.

Η βασική αρχιτεκτονική είναι: φωτοβολταϊκό πάνελ, ρυθμιστής MPPT, μπαταρία, προστατευμένη έξοδος DC, μετατροπέας ή injector PoE, καλώδιο Ethernet και κάμερα. Στο ίδιο ενεργειακό ισοζύγιο πρέπει να περιλαμβάνονται το ασύρματο backhaul, το switch, ο δρομολογητής, η τηλεμετρία και κάθε φορτίο που λειτουργεί τη νύχτα.

Χαρτογραφήστε τις διαδρομές ηλιακής ενέργειας και δεδομένων Ethernet

Σε μια αυτόνομη εγκατάσταση CCTV υπάρχουν δύο διαφορετικές διαδρομές: η διαδρομή ισχύος και η διαδρομή δεδομένων. Πρέπει να σχεδιάζονται χωριστά, ακόμη και όταν συναντώνται στο ίδιο καλώδιο Ethernet.

Διαδρομή ισχύος

Η συνήθης ακολουθία είναι:

1. Το φωτοβολταϊκό πάνελ παράγει μεταβαλλόμενη τάση και ρεύμα.
2. Ο ρυθμιστής MPPT διαχειρίζεται τη φόρτιση.
3. Η μπαταρία αποθηκεύει την ενέργεια και τροφοδοτεί το σύστημα όταν δεν υπάρχει επαρκής ηλιοφάνεια.
4. Μια ασφαλισμένη έξοδος DC τροφοδοτεί τον μετατροπέα PoE.
5. Ο μετατροπέας προσαρμόζει την τάση και την εισάγει στο καλώδιο Ethernet.
6. Η κάμερα λαμβάνει ισχύ στη θύρα PoE.

Ανάμεσα στα παραπάνω σημεία χρειάζονται κατάλληλες ασφάλειες, αποζεύξεις, καλωδίωση σωστής διατομής και προστασία από αντιστροφή πολικότητας. Σε εκτεθειμένες εγκαταστάσεις εξετάζονται επίσης αντικεραυνική προστασία, γείωση, στεγανότητα, υγρασία, αλατονέφωση και θερμοκρασία μέσα στο ερμάριο.

Διαδρομή δεδομένων

Η διαδρομή δεδομένων μπορεί να είναι:

• κάμερα → Ethernet → τοπικό switch ή injector → ασύρματη γέφυρα,
• κάμερα → Ethernet → δρομολογητής κινητής σύνδεσης,
• κάμερα → Ethernet → καταγραφικό στο ίδιο σημείο,
• κάμερα → ασύρματο backhaul → απομακρυσμένο NVR ή κέντρο επιτήρησης.

Μην θεωρείτε το backhaul δευτερεύον φορτίο. Ένα CPE, ένα modem, ένα switch και ο εξοπλισμός τηλεμετρίας μπορεί συνολικά να καταναλώνουν περισσότερη ενέργεια από μία σταθερή κάμερα.

Αρχιτεκτονική	Πλεονέκτημα	Βασικός περιορισμός
Μία κάμερα με μετατροπέα DC-to-PoE	Λίγα εξαρτήματα και απλή καλωδίωση	Περιορισμένη δυνατότητα επέκτασης
Πολλές κάμερες μέσω PoE switch	Κεντρική διαχείριση θυρών	Μεγαλύτερη μόνιμη κατανάλωση και υψηλότερη ισχύς εκκίνησης
Κάμερα και ασύρματο CPE στο ίδιο σύστημα	Απομακρυσμένη σύνδεση χωρίς ενσύρματο κορμό	Το backhaul αυξάνει το φορτίο και τις πιθανές αιτίες επανεκκίνησης
Τοπική καταγραφή με περιοδική σύνδεση	Μικρότερη εξάρτηση από το ασύρματο δίκτυο	Πρόσθετη κατανάλωση και ανάγκη διαχείρισης αποθηκευτικού μέσου

Για μια ευρύτερη εικόνα των δομικών στοιχείων, δείτε τον οδηγό για ηλιακή τροφοδοσία δικτύων PoE εκτός δικτύου.

Μετρήστε την κατανάλωση της κάμερας και των βοηθητικών φορτίων

Η ονομαστική ισχύς της κάμερας δεν αρκεί για σωστή διαστασιολόγηση. Η πραγματική κατανάλωση μπορεί να αλλάζει ανάλογα με τον υπέρυθρο φωτισμό, την κίνηση PTZ, τη θέρμανση, τον ανεμιστήρα, τον υαλοκαθαριστήρα, την τοπική εγγραφή και τις λειτουργίες ανάλυσης εικόνας.

Καταγράψτε ξεχωριστά:

• τη μέση κατανάλωση ημέρας,
• την κατανάλωση τη νύχτα με ενεργό IR,
• τη μέγιστη ισχύ λειτουργίας,
• το ρεύμα κατά την εκκίνηση,
• τη διάρκεια και τη συχνότητα των αιχμών,
• την κατανάλωση σε κατάσταση αναμονής,
• την ισχύ του switch, του CPE, του modem και της τηλεμετρίας,
• τις απώλειες μετατροπής DC και μετάδοσης PoE.

Η ημερήσια ενέργεια κάθε φορτίου υπολογίζεται ως:

Ημερήσια ενέργεια (Wh) = ισχύς (W) × ώρες λειτουργίας

Για φορτία με διαφορετική λειτουργία ημέρας και νύχτας, κάντε χωριστούς υπολογισμούς. Για παράδειγμα, μια κάμερα μπορεί να χρειάζεται 6W την ημέρα και 10W τη νύχτα όταν ενεργοποιούνται τα υπέρυθρα LED. Η χρήση μόνο της χαμηλότερης τιμής θα υποεκτιμήσει την κρίσιμη νυχτερινή κατανάλωση.

Ενδεικτικός ενεργειακός προϋπολογισμός

Ένα υποθετικό σύστημα μπορεί να περιλαμβάνει:

• κάμερα με μέση κατανάλωση 8W,
• ασύρματο CPE με μέση κατανάλωση 5W,
• ηλεκτρονικά ελέγχου και μετατροπής με μέσο ισοδύναμο φορτίο 2W.

Το συνολικό μέσο φορτίο είναι 15W. Σε 24 ώρες απαιτεί:

15W × 24 ώρες = 360Wh ανά ημέρα

Αυτή είναι μόνο η ενέργεια των φορτίων. Η ενέργεια που πρέπει να παραδώσει η μπαταρία θα είναι μεγαλύτερη λόγω των απωλειών σε καλώδια και μετατροπείς. Το παράδειγμα δεν αντικαθιστά μετρήσεις του πραγματικού εξοπλισμού.

Διαστασιολογήστε αποθήκευση και φωτοβολταϊκό για τον μήνα σχεδιασμού

Η επιλογή πάνελ με βάση την ετήσια μέση ηλιοφάνεια είναι συχνό λάθος. Για εγκατάσταση συνεχούς λειτουργίας, η διαστασιολόγηση πρέπει να βασίζεται στον δυσμενέστερο μήνα λειτουργίας, λαμβάνοντας υπόψη τη θέση, τον προσανατολισμό, την κλίση, τις σκιάσεις και τις καιρικές συνθήκες του συγκεκριμένου σημείου.

Στην Ελλάδα, ο χειμερινός σχεδιασμός είναι συνήθως καθοριστικός λόγω μικρότερης διάρκειας ημέρας και μεγαλύτερων νυχτερινών περιόδων. Παράλληλα, η υψηλή θερινή θερμοκρασία μέσα σε κλειστό ερμάριο πρέπει να ελέγχεται, επειδή επηρεάζει ηλεκτρονικά, μετατροπείς και αποθήκευση ενέργειας.

Υπολογισμός μπαταρίας

Μια πρακτική γενική σχέση είναι:

Ονομαστική χωρητικότητα μπαταρίας (Wh) = ημερήσια απαίτηση × ημέρες αυτονομίας ÷ επιτρεπόμενο βάθος εκφόρτισης ÷ συνολική απόδοση

Αν το υποθετικό φορτίο χρειάζεται 360Wh ημερησίως, για δύο ημέρες αυτονομίας, 80% αξιοποιήσιμο βάθος εκφόρτισης και 90% συνολική απόδοση της διαδρομής:

360 × 2 ÷ 0,80 ÷ 0,90 = 1.000Wh ονομαστικής αποθήκευσης

Οι συντελεστές είναι ενδεικτικοί. Πρέπει να χρησιμοποιηθούν οι επιτρεπόμενες τιμές του κατασκευαστή της μπαταρίας και οι πραγματικές αποδόσεις των επιμέρους συσκευών. Προβλέψτε επίσης περιθώριο για γήρανση, θερμοκρασία, ατελή φόρτιση και μελλοντικά πρόσθετα φορτία.

Για μπαταρίες LiFePO4 επιβεβαιώστε ιδιαίτερα τα επιτρεπόμενα όρια φόρτισης και εκφόρτισης, τη συμπεριφορά του BMS και τους περιορισμούς φόρτισης σε χαμηλές θερμοκρασίες.

Υπολογισμός φωτοβολταϊκού πάνελ

Η αρχική εκτίμηση μπορεί να γίνει ως εξής:

Ισχύς πάνελ (W) = ημερήσια απαιτούμενη ενέργεια ÷ ώρες ισοδύναμης πλήρους ηλιοφάνειας ÷ συντελεστή απωλειών

Ο συντελεστής απωλειών πρέπει να καλύπτει θερμοκρασία πάνελ, καλωδίωση, MPPT, μη ιδανικό προσανατολισμό, ρύπανση και αποκλίσεις λειτουργίας. Χρησιμοποιήστε δεδομένα ηλιακής ακτινοβολίας για τον πραγματικό μήνα και το σημείο εγκατάστασης, όχι μια γενική ετήσια τιμή.

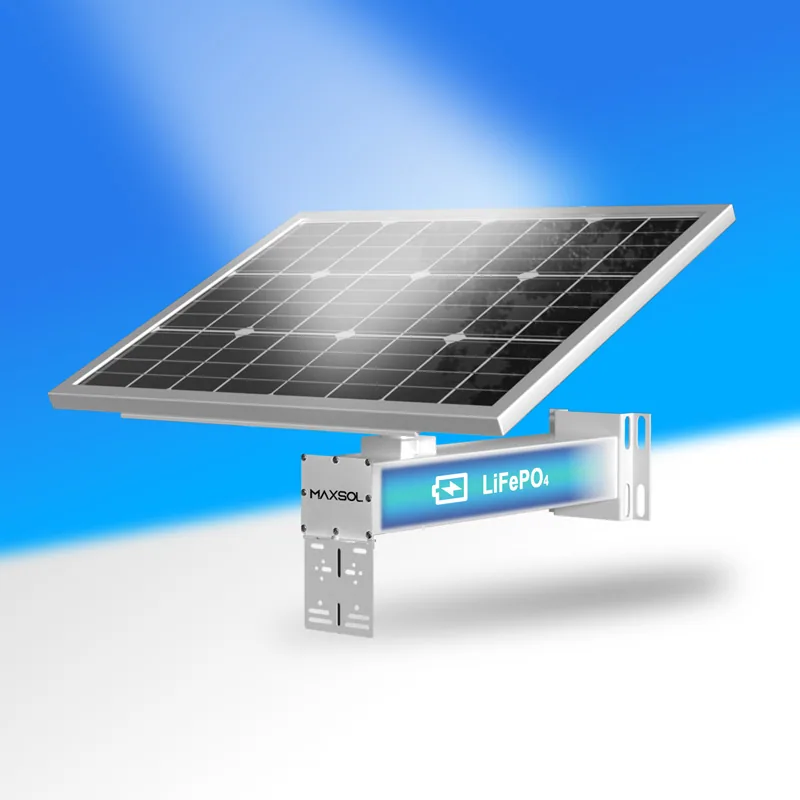

Το ηλιακό σύστημα Maxsol CS12060 με πάνελ 120W και μπαταρία 768Wh αποτελεί παράδειγμα αρχιτεκτονικής με μονοκρυσταλλικό πάνελ 120W, μπαταρία LiFePO4 12,8V 60Ah ή 768Wh, ρυθμιστή MPPT και τρεις εξόδους DC 12V. Τα στοιχεία αυτά δεν αποδεικνύουν από μόνα τους ότι καλύπτει μια συγκεκριμένη κάμερα ή αυτονομία. Η επάρκεια εξαρτάται από το φορτίο, τον μήνα σχεδιασμού, τις απώλειες και τις απαιτούμενες ημέρες αυτονομίας.

Για αναλυτικότερη μεθοδολογία, χρησιμοποιήστε τον οδηγό διαστασιολόγησης αυτόνομου φωτοβολταϊκού συστήματος για CCTV.

Επαληθεύστε τάση, πολικότητα, pinout και πρωτόκολλο PoE

Η ύπαρξη ρυθμιζόμενης εξόδου δεν σημαίνει αυτόματα συμβατότητα IEEE PoE. Τα πρότυπα IEEE 802.3af, 802.3at και 802.3bt προβλέπουν συγκεκριμένη ανίχνευση τροφοδοτούμενης συσκευής, ταξινόμηση, όρια ισχύος και διαδικασία παροχής τάσης. Αντίθετα, υλοποιήσεις παθητικού PoE μπορεί να εφαρμόζουν τάση χωρίς αντίστοιχη διαπραγμάτευση.

Πριν συνδέσετε την κάμερα, επιβεβαιώστε:

• το αποδεκτό εύρος τάσης στη θύρα της κάμερας,
• αν απαιτείται IEEE PoE ή συγκεκριμένο παθητικό PoE,
• την πολικότητα,
• τα ζεύγη ακροδεκτών που μεταφέρουν ισχύ,
• το απαιτούμενο ρεύμα και τη μέγιστη ισχύ,
• την ισχύ εκκίνησης,
• την τάση που φτάνει στην κάμερα υπό πλήρες φορτίο,
• τη συμβατότητα με Gigabit Ethernet,
• τη συμπεριφορά σε βραχυκύκλωμα, υπερφόρτωση και αποσύνδεση.

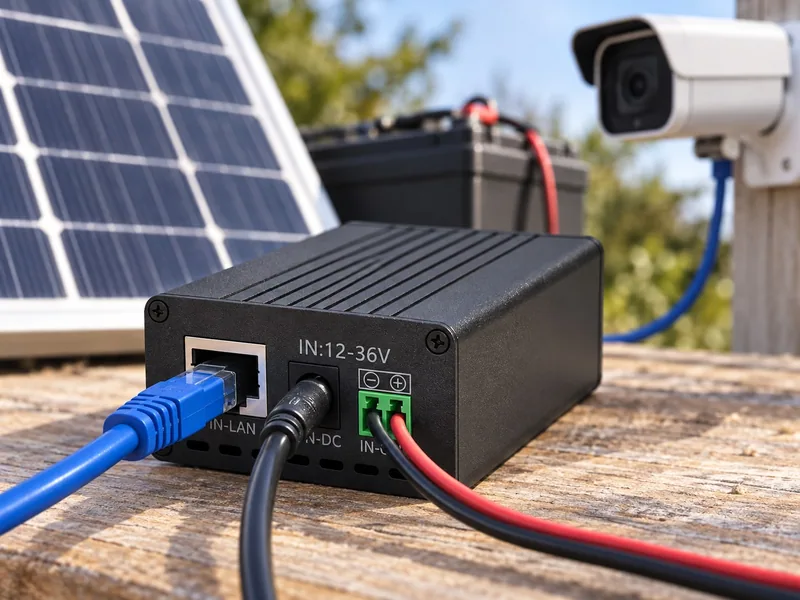

Ο μετατροπέας Maxsol POE24V DC σε PoE δέχεται είσοδο DC 12–36V και παρέχει ρυθμιζόμενη έξοδο PoE 12–57V, Gigabit Ethernet και οθόνη LCD για την τάση. Στη μετατροπή 12V προς 48V, η τεκμηριωμένη συνεχής ισχύς φορτίου είναι έως 30W. Η απόδοση έως 94% είναι μέγιστη τιμή και όχι εγγυημένη τιμή σχεδιασμού σε κάθε τάση και φορτίο.

Τα διαθέσιμα στοιχεία δεν τεκμηριώνουν ανίχνευση ή διαπραγμάτευση τροφοδοτούμενης συσκευής κατά IEEE. Επομένως, η τάση εξόδου, η πολικότητα, το pinout, το πρωτόκολλο, η απαίτηση της κάμερας και οι απώλειες καλωδίου πρέπει να ελεγχθούν ανεξάρτητα. Το CS12060 και το POE24V είναι παραδείγματα στοιχείων αρχιτεκτονικής και όχι επιβεβαιωμένο, δοκιμασμένο σύνολο.

Υπολογίστε την πτώση τάσης στο καλώδιο

Η απώλεια στο Ethernet αυξάνεται με:

• το μήκος του καλωδίου,
• το ρεύμα,
• την αντίσταση των αγωγών,
• τις συνδέσεις και τα βύσματα,
• τη θερμοκρασία,
• την ποιότητα και το υλικό του καλωδίου.

Η θερμική απώλεια ακολουθεί τη σχέση P = I²R, επομένως η αύξηση του ρεύματος έχει σημαντική επίδραση. Χρησιμοποιήστε εξωτερικού χώρου καλώδιο με συμπαγείς χάλκινους αγωγούς, κατάλληλο για την απόσταση και το περιβάλλον, και αποφύγετε την υπόθεση ότι η τάση στην έξοδο του μετατροπέα είναι ίδια με την τάση στην είσοδο της κάμερας.

Η κρίσιμη μέτρηση γίνεται στο απομακρυσμένο άκρο, με την κάμερα σε μέγιστο φορτίο και κατά την εκκίνηση.

Συμπεριλάβετε backhaul, παρακολούθηση και φορτία επανεκκίνησης

Ένα αυτόνομο σύστημα δεν πρέπει απλώς να λειτουργεί όταν η μπαταρία είναι γεμάτη. Πρέπει να επανέρχεται με ελεγχόμενο τρόπο μετά από βαθιά εκφόρτιση, αποσύνδεση φορτίου ή παρατεταμένη συννεφιά.

Η εκκίνηση πολλών συσκευών ταυτόχρονα μπορεί να προκαλέσει:

• στιγμιαία πτώση τάσης,
• ενεργοποίηση προστασίας υπερέντασης,
• επανεκκίνηση της κάμερας,
• αδυναμία σύνδεσης του ασύρματου backhaul,
• επαναλαμβανόμενο κύκλο ενεργοποίησης και απενεργοποίησης.

Μια ασφαλέστερη ακολουθία μπορεί να ενεργοποιεί πρώτα τον ελεγκτή και την τηλεμετρία, έπειτα το backhaul και τέλος τις κάμερες. Η κατάλληλη σειρά εξαρτάται από την αρχιτεκτονική και πρέπει να δοκιμάζεται.

Η αποκοπή χαμηλής τάσης χρειάζεται επαρκή υστέρηση. Αν η επανασύνδεση γίνει μόλις η τάση ανακάμψει ελάχιστα, το φορτίο μπορεί να ενεργοποιηθεί, να ρίξει ξανά την τάση και να δημιουργήσει ατέρμονα βρόχο εκκίνησης.

Τι αξίζει να παρακολουθείται απομακρυσμένα

Η χρήσιμη τηλεμετρία περιλαμβάνει:

• τάση και ρεύμα μπαταρίας,
• ρεύμα ή ισχύ φόρτισης,
• ρεύμα φορτίου,
• θερμοκρασία μπαταρίας και ερμαρίου,
• συμβάντα χαμηλής τάσης,
• κατάσταση κάθε θύρας ή φορτίου,
• χρόνο λειτουργίας συσκευών,
• ποιότητα ασύρματης ζεύξης,
• απώλεια πακέτων και διαθεσιμότητα κάμερας.

Η εκτίμηση της κατάστασης φόρτισης μιας LiFePO4 μόνο από τη στιγμιαία τάση μπορεί να είναι ανακριβής λόγω της σχετικά επίπεδης καμπύλης εκφόρτισης. Όπου διατίθεται, είναι προτιμότερη η παρακολούθηση από συμβατό BMS ή μετρητή ενέργειας.

Κάντε δοκιμές πάγκου και θέση σε λειτουργία πριν την απομακρυσμένη εγκατάσταση

Η δοκιμή πρέπει να αναπαράγει την πραγματική καλωδίωση, το μήκος Ethernet και όλα τα φορτία. Μην αρκεστείτε στο ότι η κάμερα ενεργοποιήθηκε για λίγα λεπτά.

Ακολουθήστε αυτή τη διαδικασία:

1. Επιβεβαιώστε τις συνδέσεις DC. Ελέγξτε πολικότητα, ασφάλειες, διατομές καλωδίων και ροπή ακροδεκτών.
2. Ρυθμίστε την έξοδο χωρίς συνδεδεμένη κάμερα. Μετρήστε την πραγματική τάση και επιβεβαιώστε το pinout.
3. Συνδέστε ισοδύναμο μήκος Ethernet. Χρησιμοποιήστε τον ίδιο τύπο καλωδίου που θα εγκατασταθεί στο πεδίο.
4. Μετρήστε την εκκίνηση. Καταγράψτε τάση, ρεύμα και πιθανή ενεργοποίηση προστασίας.
5. Ενεργοποιήστε τις δυσμενέστερες λειτουργίες. Δοκιμάστε IR, PTZ, θέρμανση ή άλλα διαθέσιμα φορτία της κάμερας.
6. Προσθέστε το backhaul. Ελέγξτε ταυτόχρονη εκκίνηση, σύνδεση και μετάδοση βίντεο.
7. Προσομοιώστε χαμηλή μπαταρία. Επιβεβαιώστε την αποκοπή και την ελεγχόμενη επανεκκίνηση.
8. Διακόψτε και επαναφέρετε την τροφοδοσία. Βεβαιωθείτε ότι όλες οι συσκευές επανέρχονται χωρίς χειροκίνητη παρέμβαση.
9. Καταγράψτε έναν πλήρη νυχτερινό κύκλο. Ελέγξτε την κατανάλωση με ενεργό νυχτερινό φωτισμό.
10. Τεκμηριώστε τις τελικές ρυθμίσεις. Σημειώστε τάσεις, όρια αποκοπής, ασφάλειες, pinout, μήκη καλδίων και εκδόσεις ρυθμίσεων.

Συχνά λάθη που πρέπει να αποφεύγονται

• Διαστασιολόγηση μόνο από τα Watt της κάμερας.
• Παράλειψη της νυχτερινής κατανάλωσης IR.
• Χρήση ετήσιας μέσης ηλιοφάνειας αντί του μήνα σχεδιασμού.
• Θεώρηση ολόκληρης της ονομαστικής χωρητικότητας της μπαταρίας ως αξιοποιήσιμης.
• Παράλειψη των απωλειών MPPT, DC μετατροπής και Ethernet.
• Υπόθεση ότι κάθε έξοδος 48V είναι συμβατή με IEEE PoE.
• Έλεγχος τάσης μόνο δίπλα στον μετατροπέα και όχι στην κάμερα.
• Μη συνυπολογισμός CPE, modem, switch και τηλεμετρίας.
• Επανεκκίνηση όλων των φορτίων ταυτόχρονα.
• Εγκατάσταση στο πεδίο χωρίς δοκιμή αποκοπής και ανάκτησης.

Δεν υπάρχει καθολική εγγύηση λειτουργίας 24/7 μόνο από την ονομαστική ισχύ πάνελ ή τη χωρητικότητα μπαταρίας. Η αξιοπιστία προκύπτει από μετρημένο φορτίο, σωστό μήνα σχεδιασμού, επαρκή περιθώρια, ηλεκτρική συμβατότητα και δοκιμασμένη συμπεριφορά επανεκκίνησης.

Ως επόμενο βήμα, συγκρίνετε τα συνδεδεμένα μοντέλα Maxsol με τον απαιτούμενο αριθμό θυρών, το συνεχές και στιγμιαίο φορτίο, την απόσταση Ethernet, την τάση λειτουργίας, τις περιβαλλοντικές συνθήκες και τις ανάγκες απομακρυσμένης διαχείρισης.
