Υπαίθριο ηλιακό σύστημα: 5 κριτήρια επιλογής

Η σωστή επιλογή υπαίθριου ηλιακού συστήματος τροφοδοσίας δεν ξεκινά από τα Watt του πάνελ. Ξεκινά από το επαληθευμένο φορτίο, τις ηλεκτρικές διεπαφές, τον δυσκολότερο μήνα λειτουργίας, την απαιτούμενη αυτονομία και τις πραγματικές συνθήκες εγκατάστασης.

Οι πέντε βασικοί παράγοντες επιλογής είναι: φορτίο και συνδέσεις, διαθέσιμη ηλιακή ενέργεια, μπαταρία και θερμοκρασία, υπαίθρια εγκατάσταση και συντήρηση, καθώς και υποστήριξη σε όλο τον κύκλο ζωής. Για μια αξιόπιστη σύγκριση προμηθευτών, ζητήστε τεκμηριωμένα στοιχεία για καθέναν από αυτούς τους παράγοντες και όχι μόνο μια γενική υπόσχεση συνεχούς λειτουργίας.

1. Επαληθευμένο φορτίο και ηλεκτρικές διεπαφές

Το πρώτο βήμα είναι να καταγραφεί τι ακριβώς θα τροφοδοτεί το σύστημα και με ποια τάση. Η ονομαστική ισχύς μιας κάμερας, ενός ασύρματου σημείου πρόσβασης ή ενός μεταγωγέα δικτύου δεν αρκεί από μόνη της.

Για κάθε συσκευή καταγράψτε:

• ονομαστική και μέγιστη ισχύ σε W,
• τάση εισόδου και αποδεκτό εύρος τάσης,
• ώρες λειτουργίας ανά ημέρα,
• στιγμιαία κατανάλωση κατά την εκκίνηση,
• αυξημένη κατανάλωση τη νύχτα, όπως από υπέρυθρο φωτισμό,
• αριθμό θυρών και συνδεδεμένων συσκευών,
• τρόπο τροφοδοσίας, όπως DC ή PoE,
• τυχόν θερμαντικά στοιχεία, ανεμιστήρες ή άλλα βοηθητικά φορτία.

Η ημερήσια κατανάλωση προκύπτει από την ισχύ κάθε φορτίου επί τις ώρες λειτουργίας του. Για παράδειγμα, μια συσκευή που καταναλώνει 10W επί 24 ώρες απαιτεί θεωρητικά 240Wh ημερησίως. Στην πράξη, όμως, πρέπει να συνυπολογιστούν οι απώλειες στον ελεγκτή, στους μετατροπείς, στην καλωδίωση και στην τροφοδοσία PoE.

Μην μπερδεύετε την ισχύ με την ενέργεια

Τα W περιγράφουν τον ρυθμό κατανάλωσης ή παραγωγής. Τα Wh περιγράφουν την ενέργεια που καταναλώνεται ή αποθηκεύεται σε ένα χρονικό διάστημα. Επομένως:

• το πάνελ των 120W δεν παράγει σταθερά 120W όλη την ημέρα,
• μια μπαταρία 768Wh δεν σημαίνει αυτόματα 768Wh αξιοποιήσιμης ενέργειας,
• δύο συστήματα με παρόμοια ισχύ πάνελ μπορεί να προσφέρουν διαφορετική αυτονομία.

Ελέγξτε επίσης εάν οι έξοδοι του συστήματος ταιριάζουν άμεσα με τα φορτία. Εάν απαιτούνται μετατροπείς DC-DC, PoE injectors ή άλλος ενδιάμεσος εξοπλισμός, οι απώλειες και η δική τους κατανάλωση πρέπει να προστεθούν στον υπολογισμό.

Ως παραδείγματα διαφορετικής κλίμακας, το σύστημα Maxsol CS6030 με πάνελ 60W και μπαταρία 384Wh διαθέτει μπαταρία LiFePO4 12,8V 30Ah, ελεγκτή MPPT και τρεις εξόδους DC12V. Το Maxsol CS12060 με πάνελ 120W και μπαταρία 768Wh διαθέτει μπαταρία LiFePO4 12,8V 60Ah, MPPT και επίσης τρεις εξόδους DC12V. Τα στοιχεία αυτά βοηθούν στη σύγκριση κλίμακας, αλλά δεν αποδεικνύουν ότι κάποιο σύστημα καλύπτει ένα άγνωστο φορτίο.

Για εφαρμογές επιτήρησης, ένας αναλυτικότερος οδηγός για την επιλογή ηλιακού συστήματος για κάμερες εξωτερικού χώρου βοηθά να καταγραφούν οι ιδιαίτερες απαιτήσεις των καμερών και του δικτυακού εξοπλισμού.

Τι να ζητήσετε από τον προμηθευτή: πίνακα φορτίων, διάγραμμα ηλεκτρικών συνδέσεων, τύπο και αριθμό εξόδων, όρια ελεγκτή και σαφή αναφορά όλων των απαιτούμενων μετατροπέων.

2. Ηλιακή πρόσβαση και σκιάσεις στον μήνα σχεδιασμού

Η αξιολόγηση πρέπει να γίνεται για τον δυσκολότερο μήνα λειτουργίας και όχι για μια καθαρή καλοκαιρινή ημέρα. Στην Ελλάδα η έντονη θερινή ηλιοφάνεια μπορεί να δημιουργεί υπερβολική αισιοδοξία, ενώ οι μικρότερες ημέρες, η χαμηλότερη γωνία του ήλιου και οι διαδοχικές νεφώσεις είναι συνήθως πιο κρίσιμες για ένα αυτόνομο σύστημα.

Ο «μήνας σχεδιασμού» είναι ο μήνας με τον δυσμενέστερο συνδυασμό διαθέσιμης ηλιακής ενέργειας και απαιτούμενου φορτίου. Δεν είναι απαραίτητα ίδιος για κάθε εγκατάσταση. Για παράδειγμα, ένα εποχικό φορτίο μπορεί να έχει διαφορετική κρίσιμη περίοδο από μια κάμερα που λειτουργεί όλο το έτος.

Ελέγξτε το σημείο και όχι μόνο τη γενική περιοχή

Η περιφερειακή εκτίμηση ηλιοφάνειας δεν αποκαλύπτει τα τοπικά εμπόδια. Πριν επιλεγεί σύστημα, πρέπει να εξεταστούν:

• κτίρια, στηθαία, ιστοί και κεραίες,
• δέντρα και πιθανή μελλοντική ανάπτυξη βλάστησης,
• βουνά ή άλλος ορίζοντας που περιορίζει τον χαμηλό χειμερινό ήλιο,
• σκιάσεις που μετακινούνται στη διάρκεια της ημέρας,
• χώμα, σκόνη, γύρη, αλάτι ή περιττώματα που μειώνουν την πρόσπτωση φωτός,
• διαθέσιμη κλίση και προσανατολισμός του πάνελ,
• δυνατότητα καθαρισμού χωρίς επικίνδυνη ή δαπανηρή πρόσβαση.

Ακόμη και μια περιορισμένη σκίαση δεν πρέπει να αντιμετωπίζεται ως απλή ποσοστιαία μείωση χωρίς τεχνικό έλεγχο. Η επίδρασή της εξαρτάται από τη διαμόρφωση των πλαισίων, τον ελεγκτή και τη χρονική διάρκεια της σκιάς.

Ζητήστε από κάθε προμηθευτή να αναφέρει τις παραδοχές του: μήνα σχεδιασμού, εκτιμώμενες απώλειες, προσανατολισμό, κλίση και περιθώριο για μη ιδανικές συνθήκες. Μια πρόταση που δίνει μόνο Watt πάνελ χωρίς αυτές τις παραδοχές δεν μπορεί να αξιολογηθεί ουσιαστικά.

Συχνό λάθος: επιλογή συστήματος βάσει της μέσης ετήσιας ηλιοφάνειας. Ο ετήσιος μέσος όρος μπορεί να κρύψει το ενεργειακό έλλειμμα της δυσκολότερης περιόδου.

3. Αυτονομία μπαταρίας, θερμοκρασία και προστασία

Η αυτονομία εκφράζει πόσο διάστημα μπορεί να λειτουργήσει το φορτίο όταν η ηλιακή φόρτιση είναι ανεπαρκής. Δεν προκύπτει μόνο από τη διαίρεση των Wh της μπαταρίας με τα W του φορτίου.

Η πραγματική διαθέσιμη ενέργεια επηρεάζεται από:

• τα επιτρεπόμενα όρια φόρτισης και εκφόρτισης,
• την απόδοση του ελεγκτή και των μετατροπέων,
• την κατανάλωση της ίδιας της ηλεκτρονικής υποδομής,
• τη θερμοκρασία περιβάλλοντος και μπαταρίας,
• την πτώση τάσης στα καλώδια,
• την κατάσταση φόρτισης κατά την έναρξη μιας περιόδου κακοκαιρίας,
• τη στρατηγική αποκοπής ή περιορισμού φορτίων.

Γι’ αυτό δεν πρέπει να θεωρείται ότι η ονομαστική χωρητικότητα είναι πλήρως αξιοποιήσιμη. Ούτε μπορεί να δοθεί καθολική εγγύηση αυτονομίας χωρίς συγκεκριμένο φορτίο, τοποθεσία, θερμοκρασιακό προφίλ και ενεργειακό υπολογισμό.

Καθορίστε ποια φορτία είναι κρίσιμα

Σε ένα σύστημα CCTV ή ασύρματου δικτύου, όλα τα φορτία δεν έχουν πάντα την ίδια προτεραιότητα. Εξετάστε αν, σε χαμηλή στάθμη μπαταρίας, πρέπει να παραμένουν ενεργά:

• η βασική κάμερα επιτήρησης,
• ο ασύρματος σύνδεσμος,
• η καταγραφή,
• ο φωτισμός,
• πρόσθετοι αισθητήρες,
• μη κρίσιμες βοηθητικές συσκευές.

Η ιεράρχηση φορτίων μπορεί να μειώσει την απαιτούμενη χωρητικότητα ή να προστατεύσει μια κρίσιμη υπηρεσία κατά τη διάρκεια παρατεταμένης χαμηλής παραγωγής. Χρειάζεται, όμως, συμβατός εξοπλισμός και σαφής λογική ελέγχου.

Η θερμοκρασία αφορά και τη φόρτιση

Οι ακραίες θερμοκρασίες δεν επηρεάζουν μόνο την κατανάλωση των συνδεδεμένων συσκευών. Επηρεάζουν επίσης τη διαθέσιμη ενέργεια, τα επιτρεπόμενα ρεύματα και τις συνθήκες φόρτισης της μπαταρίας.

Για κάθε προτεινόμενο σύστημα επιβεβαιώστε:

• το επιτρεπόμενο θερμοκρασιακό εύρος φόρτισης,
• το αντίστοιχο εύρος εκφόρτισης,
• τις λειτουργίες προστασίας της μπαταρίας,
• τη θέση και τον αερισμό του περιβλήματος,
• εάν προβλέπεται έλεγχος ή διακοπή φόρτισης εκτός ορίων,
• πώς επηρεάζονται η ισχύς και η διαθέσιμη χωρητικότητα στις θερμοκρασίες σχεδιασμού.

Αν χρειάζεστε αριθμητικό πλαίσιο για κάμερες και δικτυακά φορτία, χρησιμοποιήστε έναν οδηγό διαστασιολόγησης αυτόνομου ηλιακού συστήματος CCTV και στη συνέχεια επαληθεύστε τις παραδοχές με τα τρέχοντα τεχνικά στοιχεία του εξοπλισμού.

Τι να ζητήσετε από τον προμηθευτή: ονομαστική χωρητικότητα σε Wh, επιτρεπόμενο βάθος εκφόρτισης ή όρια λειτουργίας, κατώφλια προστασίας, θερμοκρασίες φόρτισης και εκφόρτισης και υπολογισμό αυτονομίας με εμφανείς απώλειες.

4. Υπαίθρια στήριξη, καλωδίωση και συντήρηση

Ένα σωστά διαστασιολογημένο σύστημα μπορεί να αποτύχει λειτουργικά αν η μηχανική εγκατάσταση, η καλωδίωση ή η πρόσβαση για συντήρηση δεν έχουν σχεδιαστεί κατάλληλα. Η βάση, ο ιστός και το ερμάριο πρέπει να αξιολογούνται ως ενιαίο σύνολο.

Μηχανική και περιβαλλοντική καταλληλότητα

Εξετάστε το βάρος και την επιφάνεια των πάνελ, τη θέση του κέντρου βάρους, την αντοχή του ιστού και τον τρόπο αγκύρωσης. Η τελική μελέτη πρέπει να λαμβάνει υπόψη τις πραγματικές ανεμοπιέσεις και τις συνθήκες του συγκεκριμένου σημείου.

Σε παράκτιες ή εκτεθειμένες εγκαταστάσεις, επιβεβαιώστε με τον προμηθευτή:

• τα υλικά βάσεων και συνδέσμων,
• τη μέθοδο αντιδιαβρωτικής προστασίας,
• την καταλληλότητα παρεμβυσμάτων και στυπιοθλιπτών,
• τον τρόπο αποφυγής εισόδου νερού από τα καλώδια,
• τη διαχείριση υγρασίας και συμπύκνωσης στο ερμάριο.

Μην υποθέτετε βαθμό στεγανότητας, αντοχή σε άνεμο ή καταλληλότητα για διαβρωτικό περιβάλλον αν δεν αναγράφονται στα τρέχοντα τεχνικά έγγραφα της παρεχόμενης διαμόρφωσης.

Καλωδίωση και ηλεκτρική προστασία

Οι μεγάλες αποστάσεις καλωδίων προκαλούν πτώση τάσης, ιδιαίτερα σε κυκλώματα χαμηλής τάσης DC. Η διατομή πρέπει να επιλέγεται από το ρεύμα, το μήκος, την επιτρεπόμενη πτώση τάσης, τη θερμοκρασία και τον τρόπο εγκατάστασης.

Η τεχνική πρόταση πρέπει να δείχνει:

• μήκος και διατομή κάθε καλωδίου,
• θέσεις ασφαλειών ή άλλων διατάξεων προστασίας,
• πολικότητα και τύπους συνδέσμων,
• γείωση και ισοδυναμική σύνδεση όπου απαιτούνται,
• προστασία από ηλεκτρικές υπερτάσεις ανάλογα με την εγκατάσταση,
• διαχωρισμό καλωδίων ισχύος και δεδομένων,
• ακτίνα κάμψης και ανακούφιση μηχανικής τάσης.

Αν χρησιμοποιείται PoE, ελέγξτε συνολικά την αλυσίδα: διαθέσιμη ισχύ ανά θύρα, συνολικό προϋπολογισμό ισχύος, μήκος δικτύου, κατανάλωση μεταγωγέα και απαιτήσεις της τροφοδοτούμενης συσκευής. Η ύπαρξη εξόδου DC12V δεν σημαίνει από μόνη της άμεση συμβατότητα με μια συσκευή PoE.

Σχεδιάστε τη συντήρηση πριν από την εγκατάσταση

Η πρόσβαση για καθαρισμό, έλεγχο καλωδίων και αντικατάσταση εξαρτημάτων πρέπει να προβλέπεται από την αρχή. Ζητήστε προτεινόμενο πρόγραμμα επιθεώρησης με βάση το περιβάλλον, χωρίς να θεωρείτε ότι το ίδιο διάστημα ταιριάζει σε κάθε τοποθεσία.

Ένας πρακτικός έλεγχος συντήρησης περιλαμβάνει:

• καθαρότητα και φυσική κατάσταση πάνελ,
• χαλάρωση συνδέσεων και βάσεων,
• φθορά ή έκθεση καλωδίων,
• ενδείξεις υγρασίας ή συμπύκνωσης,
• κατάσταση στυπιοθλιπτών και παρεμβυσμάτων,
• τάσεις, ρεύματα ή συμβάντα που καταγράφει ο ελεγκτής,
• αλλαγές στο περιβάλλον σκίασης.

Συχνό λάθος: τοποθέτηση του πάνελ σε σημείο που είναι ηλιακά κατάλληλο αλλά πρακτικά απρόσιτο για ασφαλή επιθεώρηση και καθαρισμό.

5. Υποστήριξη κύκλου ζωής και δυνατότητα επέκτασης

Η αρχική εγκατάσταση είναι μόνο η πρώτη φάση. Ένα υπαίθριο σύστημα μπορεί αργότερα να χρειαστεί επιπλέον κάμερες, νέο ασύρματο σύνδεσμο, μεγαλύτερο μεταγωγέα, αισθητήρες ή υψηλότερη ισχύ PoE. Η επέκταση πρέπει να εξετάζεται πριν αγοραστεί ο αρχικός εξοπλισμός.

Δεν αρκεί να υπάρχει ελεύθερη φυσική θέση στο ερμάριο. Επιβεβαιώστε αν υπάρχουν περιθώρια σε:

• ημερήσια παραγωγή ενέργειας,
• χωρητικότητα και ρεύμα μπαταρίας,
• ισχύ και ρεύμα ελεγκτή,
• αριθμό και ονομαστικά όρια εξόδων,
• καλωδίωση, ασφάλειες και συνδέσμους,
• χώρο, βάρος και ανεμοπίεση πρόσθετων πάνελ,
• θερμική διαχείριση του ερμαρίου,
• θύρες δικτύου και συνολικό προϋπολογισμό PoE.

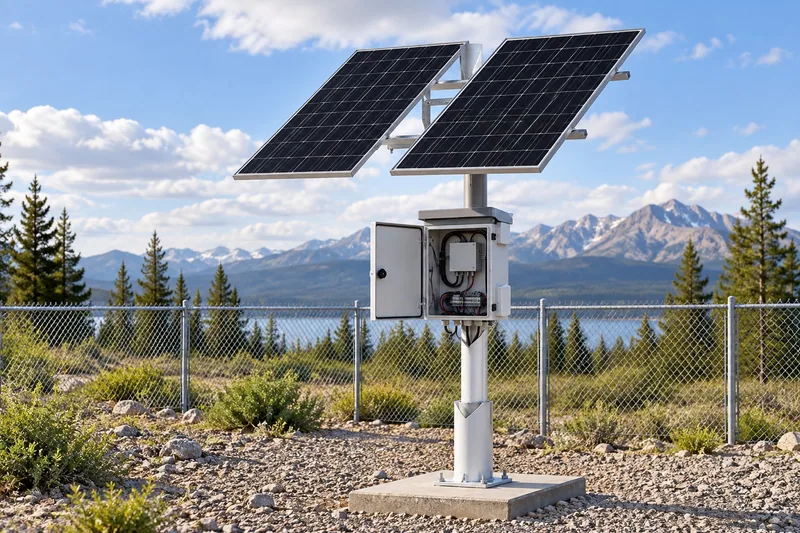

Το Maxsol CS400150 με διαμόρφωση πάνελ 400W και μπαταρία 1920Wh αποτελεί παράδειγμα μεγαλύτερης κλίμακας: χρησιμοποιεί δύο μονάδες πάνελ των 200W, μπαταρία LiFePO4 12,8V 150Ah, έλεγχο MPPT και τέσσερις εξόδους DC12V. Δεν αποτελεί αυτόματα κατάλληλη επιλογή για κάθε μεγάλο φορτίο. Πρέπει να επαληθευτούν το τρέχον φύλλο δεδομένων, η παρεχόμενη διαμόρφωση, τα όρια του ελεγκτή και οι συνθήκες φόρτισης.

Τι σημαίνει ουσιαστική υποστήριξη

Πριν από την αγορά, εξετάστε ποια τεκμηρίωση θα είναι διαθέσιμη για εγκατάσταση και μελλοντική συντήρηση:

• τρέχον φύλλο τεχνικών δεδομένων,
• διάγραμμα καλωδίωσης,
• οδηγίες εγκατάστασης και ρυθμίσεων,
• κωδικοί ανταλλακτικών και συμβατών εξαρτημάτων,
• διαδικασία διάγνωσης βλαβών,
• πρόσβαση σε παραμέτρους ή ιστορικό συμβάντων, εφόσον προσφέρονται,
• εμπορικοί όροι εγγύησης και τεχνικής υποστήριξης,
• περιορισμοί επέκτασης ή αλλαγής διαμόρφωσης.

Η Maxsol δραστηριοποιείται σε λύσεις υπαίθριας ισχύος και δικτύωσης, επομένως τα μοντέλα της μπορούν να εξεταστούν ως παραδείγματα διαφορετικής ενεργειακής κλίμακας. Ωστόσο, η σύγκριση πρέπει πάντα να βασίζεται στην τρέχουσα τεκμηρίωση και όχι μόνο στην εμπορική ονομασία ή στη χωρητικότητα της μπαταρίας.

Συχνό λάθος: πρόβλεψη μελλοντικής επέκτασης ως γενικό ποσοστό χωρίς να προσδιορίζεται ποια συσκευή θα προστεθεί, πόσες ώρες θα λειτουργεί και ποια ηλεκτρική διεπαφή θα χρειάζεται.

Λίστα σύγκρισης προμηθευτών με πέντε παράγοντες

Χρησιμοποιήστε τον ίδιο πίνακα για κάθε υποψήφια λύση. Έτσι αποφεύγεται η σύγκριση διαφορετικών ή ασαφών παραδοχών.

Παράγοντας	Στοιχεία που πρέπει να δώσετε	Αποδεικτικά που πρέπει να ζητήσετε	Ένδειξη κινδύνου
1. Φορτίο και διεπαφές	Συσκευές, μέγιστα W, ώρες λειτουργίας, τάση, DC ή PoE, αριθμός θυρών	Πίνακας φορτίων, διάγραμμα συνδέσεων, απώλειες μετατροπής, όρια εξόδων	Πρόταση μόνο βάσει συνολικών Watt
2. Ηλιακή πρόσβαση	Θέση, ορίζοντας, εποχικές σκιάσεις, κλίση, προσανατολισμός	Παραδοχές μήνα σχεδιασμού, απώλειες, εκτίμηση σκίασης	Υπολογισμός μόνο για μέση ή θερινή ηλιοφάνεια
3. Αυτονομία και θερμοκρασία	Απαιτούμενες ώρες ή ημέρες, κρίσιμα φορτία, θερμοκρασίες σημείου	Αξιοποιήσιμη ενέργεια, όρια προστασίας, θερμοκρασίες φόρτισης και εκφόρτισης	Καθολική υπόσχεση 24/7 χωρίς υπολογισμό
4. Εγκατάσταση και συντήρηση	Ιστός, έκθεση, αποστάσεις καλωδίων, πρόσβαση, περιβάλλον	Σχέδιο στήριξης, διατομές καλωδίων, προστασίες, πρόγραμμα ελέγχου	Απουσία μηχανικής μελέτης ή πρόβλεψης πρόσβασης
5. Κύκλος ζωής και επέκταση	Πιθανά πρόσθετα φορτία, θύρες, απαιτήσεις διαχείρισης	Τεκμηρίωση, διαθέσιμα περιθώρια, όρια ελεγκτή, διαδικασία υποστήριξης	Αόριστη αναφορά ότι το σύστημα «αναβαθμίζεται»

Πριν από την τελική επιλογή, ελέγξτε ότι όλοι οι προμηθευτές έχουν υπολογίσει το ίδιο φορτίο, τον ίδιο μήνα σχεδιασμού και την ίδια απαίτηση αυτονομίας. Διαφορετικά, οι αριθμοί δεν είναι άμεσα συγκρίσιμοι.

Ως επόμενο βήμα, συγκρίνετε τα συνδεδεμένα μοντέλα Maxsol με τον πραγματικό αριθμό θυρών, το επαληθευμένο φορτίο, τις αποστάσεις καλωδίων, την απαιτούμενη ισχύ, το περιβάλλον εγκατάστασης και τις ανάγκες διαχείρισης. Επιβεβαιώστε σε κάθε περίπτωση το τρέχον φύλλο δεδομένων, την παρεχόμενη διαμόρφωση, τα όρια του ελεγκτή, τις θερμοκρασίες φόρτισης και τις προβλεπόμενες προστασίες.
