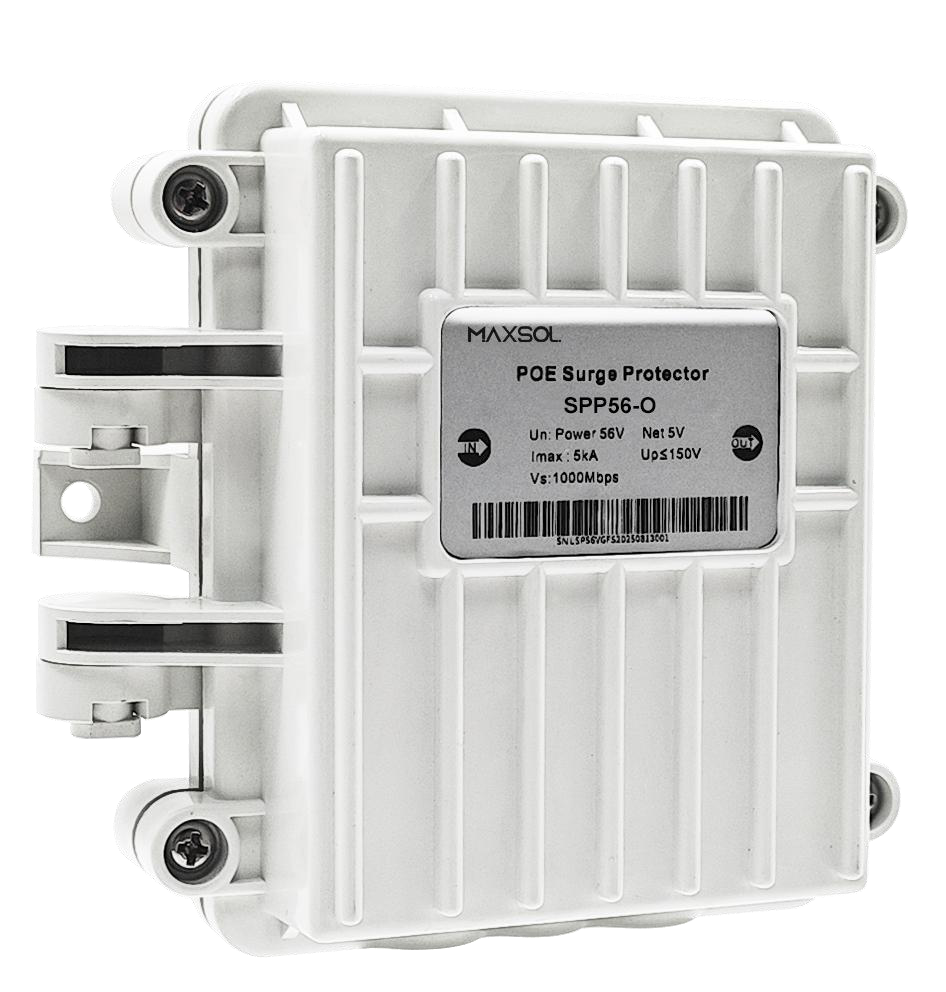

Προστατευτικό υπερτάσεων PoE εξωτερικού χώρου
ΜοντέλοSPP56-O
Επισκόπηση
Αυτό το προστατευτικό υπερτάσεων PoE έχει σχεδιαστεί για την προστασία συσκευών Ethernet και PoE σε εξωτερικά και βιομηχανικά περιβάλλοντα. Τα εξαρτήματα υψηλής ποιότητας και ο προηγμένος σχεδιασμός κυκλώματος εξασφαλίζουν σταθερή και αξιόπιστη απόδοση. Παρέχει διπλή προστασία στις γραμμές δεδομένων και τροφοδοσίας από βλάβες λόγω κεραυνών, ηλεκτροστατικών εκκενώσεων ESD και υπερτάσεων. Είναι κατάλληλο για κάμερες IP, ασύρματες γέφυρες, σημεία πρόσβασης και άλλες συσκευές PoE σε συστήματα επιτήρησης και δίκτυα.
Χαρακτηριστικά
- Κυκλώματα πολλαπλής προστασίας με σωλήνα εκκένωσης αερίου (GDT) και τεχνολογία TVS
- Διπλή προστασία από υπερτάσεις κοινού και διαφορικού τρόπου
- Τεχνολογία συστοιχίας TVS χαμηλής χωρητικότητας για μετάδοση σημάτων υψηλής ταχύτητας
- Προστασία από επαναλαμβανόμενες υπερτάσεις για αυξημένη αξιοπιστία
- Περίβλημα IP65 για λειτουργία σε εξωτερικούς χώρους
- Σχεδιασμός θωράκισης 100% με προστασία από εκρήξεις και νερό
- Συμπαγές μέγεθος για εύκολη εγκατάσταση και ευέλικτη τοποθέτηση
SPP56-O
Προδιαγραφές
Προδιαγραφές
- Μοντέλο
- SPP56-O
Ηλεκτρικά χαρακτηριστικά (δίκτυο και τροφοδοσία)
- Ονομαστική τάση λειτουργίας Un
- 56V
- Μέγιστη τάση συνεχούς λειτουργίας Uc
- 65V
- Ονομαστικό ρεύμα εκκένωσης (8/20 μs) (In)
- 5kV/2.5kA
- Μέγιστο ρεύμα εκφόρτισης (8/20µs), Imax
- 5kV
Τάση περιορισμού Up
- Γραμμή–γραμμή
- ≤100V
- Line-PE
- ≤150V
- Υποστηριζόμενος ρυθμός μετάδοσης
- 1000Mbps
- Απώλεια εισαγωγής
- ≤0.3dB
- Προστατευόμενες γραμμές
- 1-8
- Χρόνος απόκρισης (tA)
- ≤1ns
- Ρεύμα φορτίου
- 850mA
- Εφαρμογή
- 10/100/1000Base-T
- Σύνθετη αντίσταση σε σειρά
- ≤0.5Ω
Μηχανικά χαρακτηριστικά
- Διάσταση
- 155mm*135mm*55mm
- Βάρος ανά μονάδα
- 230 ± 5g
- Επίπεδο IP
- IP65
- Καλωδίωση (είσοδος/έξοδος)
- Θωρακισμένο καλώδιο RJ45 στην είσοδο και την έξοδο
- Υλικό περιβλήματος
- Ανοξείδωτος χάλυβας
- Συνθήκες λειτουργίας
- Λειτουργία: -20 ~ 60℃· αποθήκευση: -40 ~ 85℃· σχετική υγρασία: 5% ~ 95％
- Συμμόρφωση προτύπων
- IEC61000, RoHS
- Συμμόρφωση πρωτοκόλλων
- 802.3af
- Χώρος εγκατάστασης
- Εσωτερικός ή εξωτερικός χώρος
