Μεταγωγείς PoE ηλιακής τροφοδοσίας για IoT

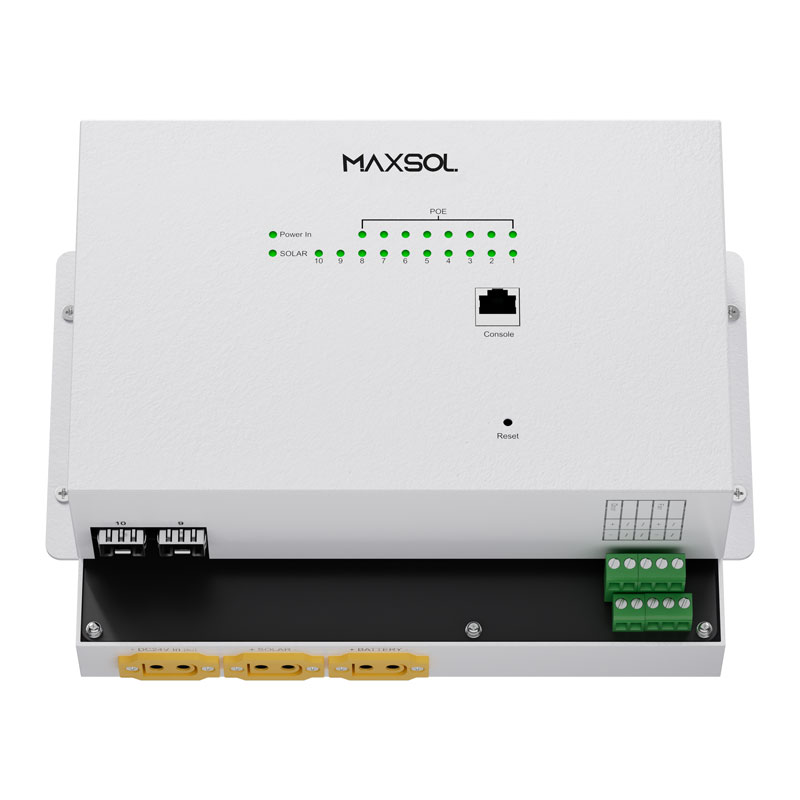

Διαχειριζόμενος βιομηχανικός μεταγωγέας PoE ηλιακής τροφοδοσίας 8GE+2GF
ΜοντέλοIOT2802SFG-S-30A
Επισκόπηση
Ο συμπαγής ηλιακός βιομηχανικός μεταγωγέας PoE συνδυάζει δικτύωση Gigabit PoE, συνδεσιμότητα οπτικών ινών και έξυπνη διαχείριση ισχύος για αυτόνομες ηλιακές εφαρμογές. Υποστηρίζει εξωτερικούς ηλιακούς ελεγκτές Maxsol MPPT και παρέχει αξιόπιστη σύνδεση και τροφοδοσία σε κάμερες IP, ασύρματες συσκευές CPE και συσκευές IoT σε απομακρυσμένους εξωτερικούς χώρους. Είναι ιδανικός για ηλιακά συστήματα επιτήρησης, έξυπνη γεωργία, πρόληψη δασικών πυρκαγιών και άλλες εφαρμογές απομακρυσμένης παρακολούθησης.
Χαρακτηριστικά
- Συμπαγής βιομηχανικός μεταγωγέας PoE ενιαίας κατασκευής για εξωτερικές εφαρμογές ηλιακής τροφοδοσίας
- Υποστηρίζει εξωτερικούς ηλιακούς ελεγκτές Maxsol MPPT (20A / 30A / 40A, προσαρμόσιμοι)
- Σχεδιασμένο για αυτόνομα συστήματα συνεχούς ρεύματος χαμηλής τάσης
- 8 × θύρες Gigabit PoE + 2 × υποδοχές Gigabit SFP για κάμερες IP, ασύρματα CPE και συσκευές IoT
- Έξυπνη απομακρυσμένη παρακολούθηση και διαχείριση για ευκολότερη συντήρηση
- Βιομηχανικός σχεδιασμός για αξιόπιστη λειτουργία σε σκληρά εξωτερικά περιβάλλοντα
- Ιδανικό για έξυπνη επιτήρηση, έξυπνη γεωργία, πρόληψη δασικών πυρκαγιών και απομακρυσμένη παρακολούθηση
IOT2802SFG-S-30A
Προδιαγραφές
Προδιαγραφές υλικού
- Μοντέλο
- IOT2802SFG-S-30A
- Διεπαφές
8 × θύρες Ethernet RJ45 10/100/1000 Mbps
2 × θύρες ανοδικής ζεύξης οπτικής ίνας 1000 Mbps
1 × θύρα διαχείρισης RJ45 εκτός ζώνης (OOB)
1 × θύρα κονσόλας RJ45 για διαμόρφωση συστήματος
- Μεταγωγέας PoE
- Θύρες 1-8: IEEE802.3af/at 30W· θύρες 1-2: IEEE802.3 bt 90W· θύρες 3-4: αυτόματη ανίχνευση PoE 24V/48V
- Επεξεργαστής
- A40i, συχνότητα λειτουργίας: 1.2GHz, συνολική μνήμη: 1GB
- Είσοδος τροφοδοσίας
- 24–29.2V DC
- Συμβατό με ηλιακούς ελεγκτές Maxsol MPPT
- Υποστηρίζει ηλιακούς ελεγκτές MPPT 20A, 30A και 40A. Διατίθεται προσαρμογή βάσει των απαιτήσεων του έργου.
- Πρωτόκολλα επικοινωνίας
- Διαφανής σειριακή μετάδοση, MQTT, TCP/IP, UDP, HTTP κ.λπ.
- Κατανάλωση ισχύος
Χωρίς φορτίο: 11W
Πλήρες φορτίο: 140W
- Κουμπί επαναφοράς
- Κρατήστε πατημένο το κουμπί επαναφοράς για 10 δευτερόλεπτα για επανεκκίνηση και επαναφορά εργοστασιακών ρυθμίσεων
- Θερμοκρασία λειτουργίας
- -30℃ - +70℃
- Μέθοδος επικοινωνίας
- Ανοδική ζεύξη οπτικής ίνας ή RJ45
- Δείκτες
- Λειτουργία DC24V
- Κατηγορία προστασίας
- IP20
Προδιαγραφές λογισμικού
- Λειτουργίες προστασίας και διαχείρισης μπαταρίας
Έξυπνη διαχείριση φόρτισης και εκφόρτισης μπαταρίας
Προστασία από υπερφόρτιση και υπερεκφόρτιση για μεγαλύτερη ασφάλεια μπαταρίας
Προστασία φόρτισης/εκφόρτισης σε χαμηλή θερμοκρασία
Προστασία φόρτισης/εκφόρτισης σε υψηλή θερμοκρασία
Βελτιστοποιημένη απόδοση μπαταρίας και μεγαλύτερη διάρκεια ζωής
- Προηγμένη διαχείριση δικτύου και λειτουργίες PoE
Υποστηρίζει πλαίσια jumbo για σταθερή μετάδοση μεγάλων πακέτων δεδομένων
Υποστηρίζει έλεγχο ροής για αυτόματη βελτιστοποίηση της μετάδοσης δεδομένων
Υποστηρίζει IEEE 802.1Q VLAN για τμηματοποίηση δικτύου και απομόνωση υπηρεσιών
Υποστηρίζει λίστα επιτρεπόμενων διευθύνσεων MAC για ασφάλεια δικτύου και έλεγχο πρόσβασης
Στατιστικά κίνησης θυρών σε πραγματικό χρόνο για παρακολούθηση δικτύου
Υποστηρίζει παρακολούθηση τάσης, ρεύματος και κατανάλωσης PoE
Διαμόρφωση PoE:
Θύρες 1–2: έξοδος Hi-PoE IEEE 802.3bt 90W
Θύρες 3–4: απομακρυσμένη έξοδος PoE με επιλέξιμες λειτουργίες 24V/48V
Θύρες 5–8: έξοδος PoE έως 30W ανά θύρα
Υποστηρίζει ρυθμιζόμενη προτεραιότητα PoE με συνολικό προϋπολογισμό έως 120W
- Ηλιακός έλεγχος και διαχείριση
Υποστηρίζει παρακολούθηση και προβολή σε πραγματικό χρόνο της τάσης, του ρεύματος και της παραγωγής ενέργειας των ηλιακών συλλεκτών
Υποστηρίζει παρακολούθηση και προβολή κατάστασης μπαταρίας
Καταγράφει την ημερήσια ελάχιστη τάση μπαταρίας, το ρεύμα φόρτισης/εκφόρτισης σε πραγματικό χρόνο και την ισχύ φόρτισης/εκφόρτισης
Καταγράφει ημέρες λειτουργίας, κύκλους υπερεκφόρτισης και κύκλους πλήρους φόρτισης
Υποστηρίζει ανίχνευση και αναφορά βλαβών ηλιακών συλλεκτών και μπαταριών
Παρέχει πολλαπλές προστασίες μπαταρίας, όπως ανάστροφη πολικότητα, αποκοπή χαμηλής θερμοκρασίας, υπερφόρτιση και διακοπή υψηλής θερμοκρασίας
Υποστηρίζει αποστολή και αναφορά όλων των συναγερμών βλάβης για απομακρυσμένη παρακολούθηση και συντήρηση
- Διαχείριση συστήματος
Υποστηρίζει διαχείριση λογαριασμών χρηστών και κωδικών πρόσβασης
Υποστηρίζει προβολή εκδόσεων υλικού και υλικολογισμικού
Υποστηρίζει απομακρυσμένες αναβαθμίσεις υλικολογισμικού και ενημερώσεις διαμόρφωσης
Υποστηρίζει απομακρυσμένη επανεκκίνηση συσκευής για αποτελεσματική συντήρηση
Υποστηρίζει επαναφορά εργοστασιακών ρυθμίσεων
Υποστηρίζει NTP (Network Time Protocol) για αυτόματο συγχρονισμό ώρας
Συσκευασία
- Διαστάσεις (Υ×Π×Β)
- 390*265*170mm
- Βάρος
- Καθαρό βάρος: 3.6kg
- Εγκατάσταση
- Τοποθέτηση στο ερμάριο
- Προαιρετικά εξαρτήματα
* Ανεμιστήρας: DC 24V, 2 καλωδίων, 92 * 92 * 38 mm (9238), ονομαστική ταχύτητα 3500 RPM, καλώδιο 0.6 m.
* Μικροδιακόπτης πόρτας
* Ηλιακός ελεγκτής MPPT
IOT2802SFG-S-30A

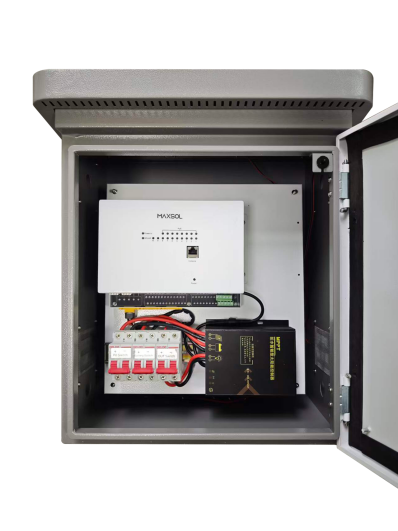

Εγκατάσταση
Αναφορά διαστάσεων και εγκατάστασης προϊόντος
IOT2802SFG-S-30A

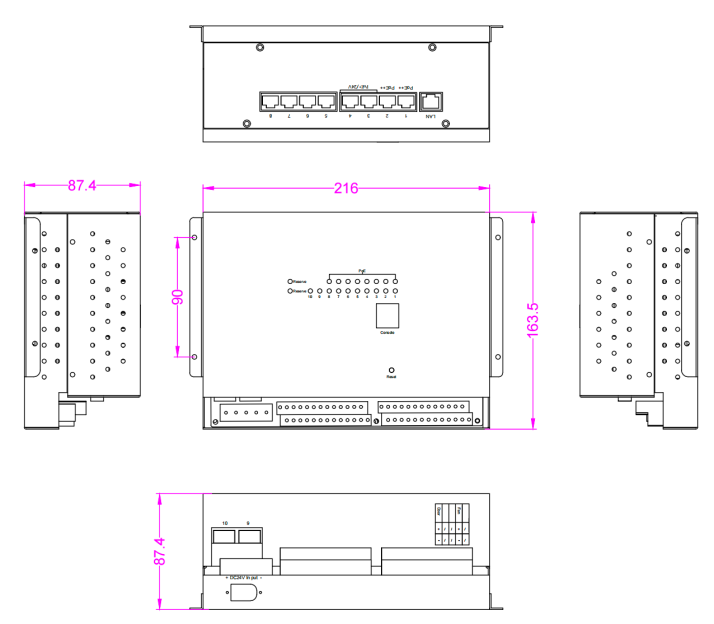

Διάσταση
Αναφορά διαστάσεων και εγκατάστασης προϊόντος
IOT2802SFG-S-30A

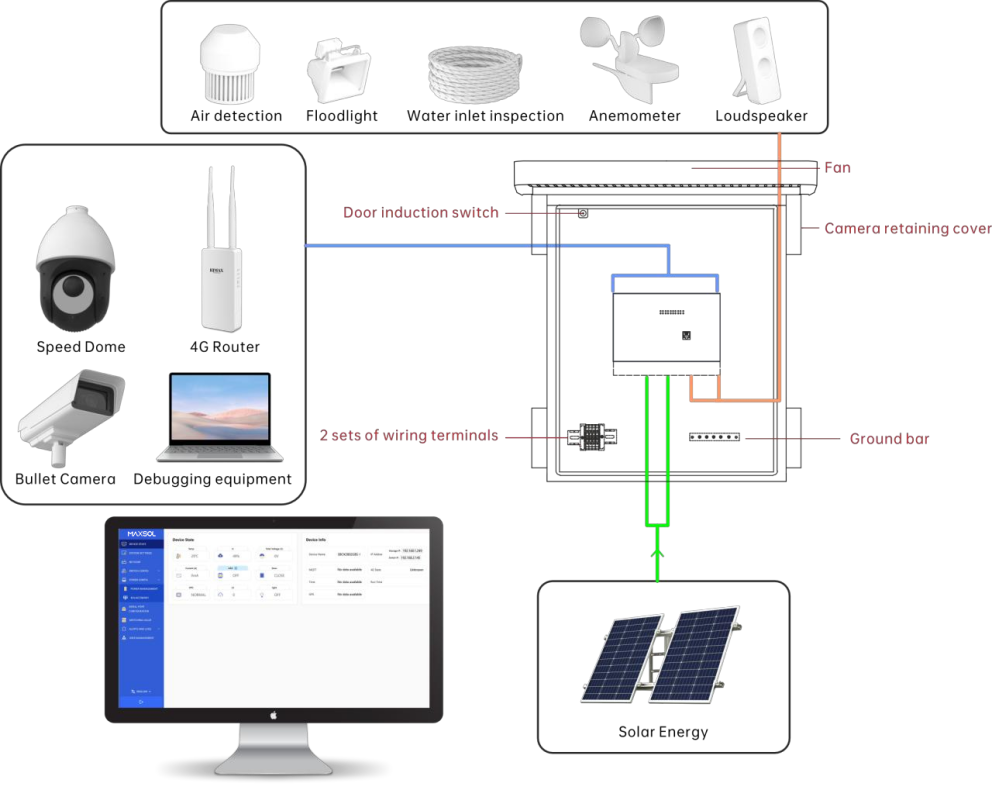

Τυπικά σενάρια εφαρμογής
Αναφορά διαστάσεων και εγκατάστασης προϊόντος
