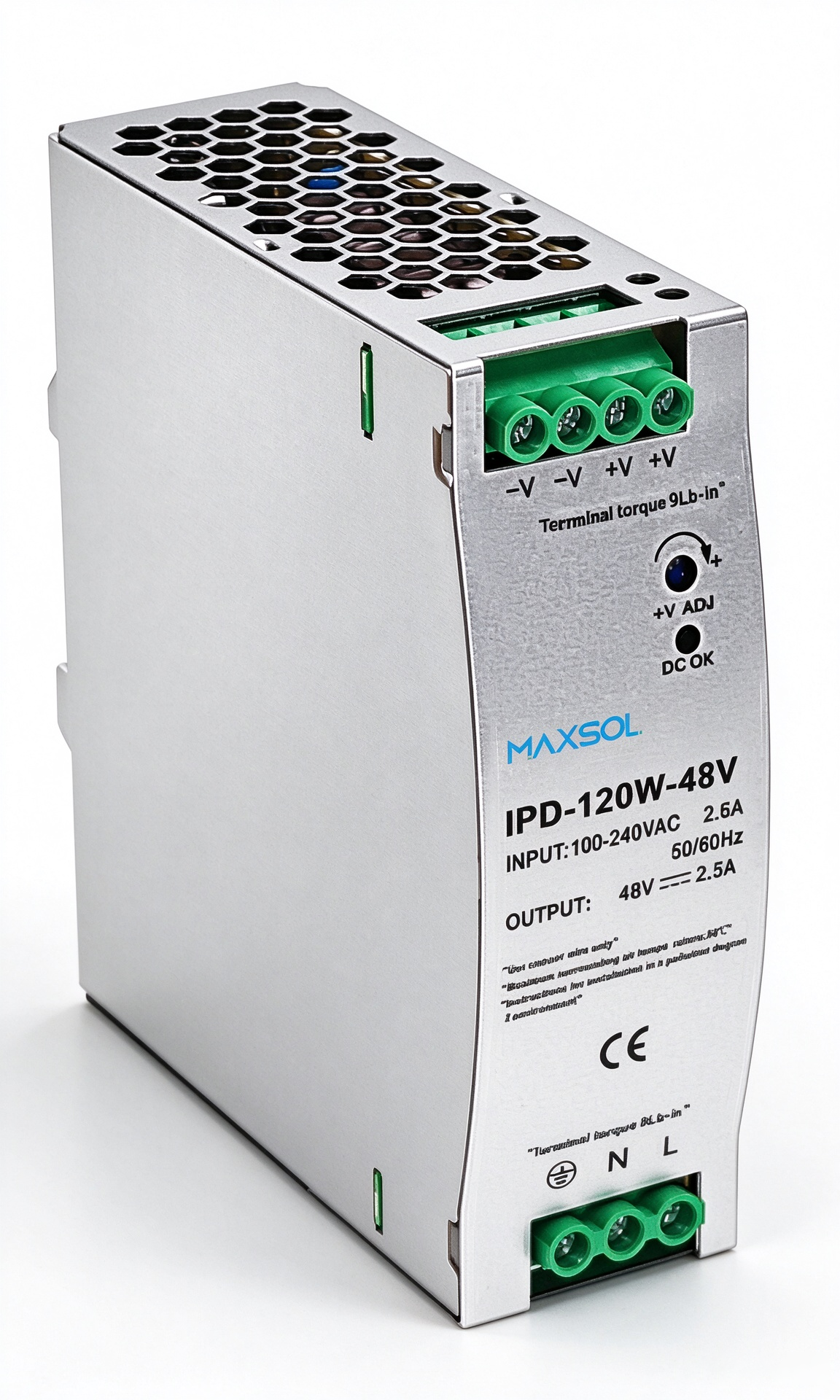

Βιομηχανικό τροφοδοτικό ράγας DIN 48V DC, 120W
ΜοντέλοIPD-120W-48V
Τροφοδοτικό ράγας DIN υψηλής απόδοσης 120W 48V DC για βιομηχανικό αυτοματισμό. Διαθέτει προστασία υπερφόρτωσης και συμπαγή σχεδίαση. Ιδανικό για ολοκληρωτές συστημάτων.
Χαρακτηριστικά
- Βιομηχανικό τροφοδοτικό ράγας DIN (48V / 120W)
- Έξοδος: 48V DC, 2.5A (0–2.5A), 120W
- Κυμάτωση και θόρυβος: 480mV
- Ρύθμιση τάσης: 47.2–48.8V
- Είσοδος: 100–240 VAC, 47–63 Hz
- Ρεύμα εισόδου: 2.25A @115V / 1.3A @230V
- Απόδοση: 86%
- Προστασία: OLP / OVP / SCP
- Μέγεθος: 40 × 125.2 × 113.5 mm
- Τοποθέτηση: ράγα DIN
IPD-120W-48V
Προδιαγραφές
Έξοδος
- Μοντέλο
- IPD-120W-48V
- Τάση συνεχούς ρεύματος
- 48V
- Ονομαστικό ρεύμα
- 2.5A
- Εύρος ρεύματος
- 0-2.5A
- Ονομαστική ισχύς
- 120W
- Κυμάτωση και θόρυβος
- 480mV
- Εύρος ρύθμισης τάσης
- 47.2~48.8V
- ΑΝΟΧΗ ΤΑΣΗΣ, σημείωση 3
- ±2.0％
- Ρύθμιση γραμμής
- ±0.5%
- Ρύθμιση φορτίου
- ±1%
- Χρόνος έναρξης
≤1000ms/230VAC (πλήρες φορτίο)
≤2000ms/115VAC (πλήρες φορτίο)
- Χρόνος διατήρησης εξόδου (τυπ.)
- 30ms/230VAC (πλήρες φορτίο)
Είσοδος
- Εύρος τάσης
- 100-240VAC
- Εύρος συχνότητας (Hz)
- 47~63Hz
- Απόδοση(τυπ.)
- 86%
- Ρεύμα εισόδου AC (τυπ.)
1A Max 220VAC
2A Max 110VAC
- Ρεύμα εκκίνησης (τυπ.)
- Ψυχρή εκκίνηση <50A/230VAC
- Διαρροή ρεύματος
- ＜0.75mA/240VAC
Προστασία
- Προστασία βραχυκυκλωμάτων
- Μέθοδος προστασίας: λειτουργία διακοπτόμενης επανεκκίνησης (Hiccup), αυτόματη επαναφορά μετά την αποκατάσταση της βλάβης
- Προστασία από υπερφόρτωση
110%~150% της ονομαστικής ισχύος εξόδου
Μέθοδος προστασίας: λειτουργία διακοπτόμενης επανεκκίνησης (Hiccup), αυτόματη επαναφορά μετά την αποκατάσταση της βλάβης
Κατάσταση
- Θερμοκρασία λειτουργίας (°C)
- -10℃ – +45℃
- Θερμοκρασία λειτουργίας (°C)
- 20% – 90% RH, χωρίς συμπύκνωση
- Θερμοκρασία και υγρασία αποθήκευσης
- 20℃ – +85℃, 10% – 95% RH, χωρίς συμπύκνωση
- Συντελεστής θερμοκρασίας
- ±0.3‰（ 0 – 50℃ ）
- Αντοχή σε κραδασμούς
- 10–500Hz, 2g, 10 λεπτά ανά κύκλο, 60 λεπτά για κάθε άξονα X, Y και Z
Πρότυπο ασφάλειας
- Τάση αντοχής (VAC)
- I/P-O/P:1.5KVAC, I/P-FG:0.5KVAC, OP-FG:0.5KVAC 60S
- Πρότυπα αναφοράς ασφαλείας
- Σχεδιασμένο για πρότυπα EN/UL60950-1 και GB4943
- Αντίσταση μόνωσης
- I/P-O/P, I/P-FG, O/P-FG: 100M Ohm/500VDC/25℃
Συσκευασία
- Μέγεθος προϊόντος
- 40*125.2*113.5(mm)(W*H*D)
- Βάρος
- 0,4kg
