Σύστημα ηλιακής τροφοδοσίας CCTV
Σύστημα ηλιακής τροφοδοσίας CCTV
ΜοντέλοCS400150

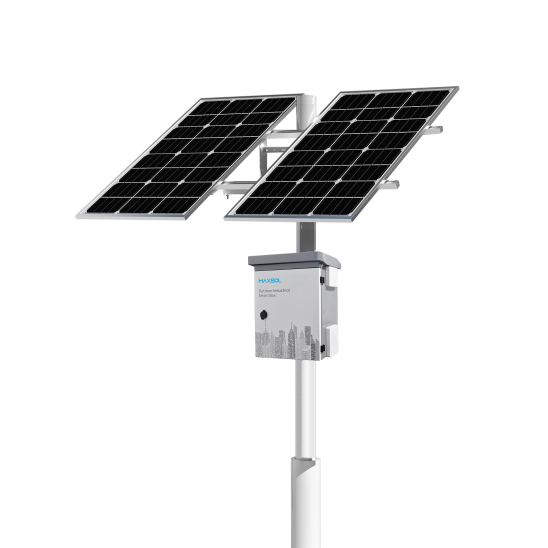

CS400150 | Σύστημα ηλιακής τροφοδοσίας 400W150Ah 1920Wh
Το ηλιακό σύστημα CS400150 ισχύος 400W διαθέτει μπαταρία LiFePO4 150Ah (1920Wh) και ενσωματωμένο εξωτερικό ερμάριο IP65, παρέχοντας αξιόπιστη και σταθερή αυτόνομη τροφοδοσία για εξωτερική επιτήρηση και απομακρυσμένη παρακολούθηση.
Το ανθεκτικό στις καιρικές συνθήκες ερμάριο στεγάζει τον ηλιακό ελεγκτή φόρτισης MPPT και το σύστημα μπαταρίας LiFePO4, εξασφαλίζοντας ασφαλή λειτουργία και αποδοτική ηλιακή φόρτιση.
Χαρακτηριστικά
- Λύση ηλιακής τροφοδοσίας CCTV 400W/150Ah 1920Wh
- Φωτοβολταϊκό πάνελ: 400W Μονοκρυσταλλικό πυρίτιο
- Μπαταρία: 150Ah 12.8V LiFePO4 μπαταρία, 1920Wh
- Ρυθμιστής ηλιακής φόρτισης MPPT 30A
- DC έξοδος: 4 × DC11–14V 15A (max); 4 × DC12V 5A (max)
- IP65 ερμάριο, 500 × 400 × 200 mm
CS400150
Προδιαγραφές
CS400150 (150Ah12.8V 1920Wh)
Μοντέλο
- Μοντέλο
- CS400150 (150Ah12.8V 1920Wh)
Ηλιακό σύστημα
- Μπαταρίες
- Μπαταρίες LiFePO4 κατηγορίας A, 150Ah12.8V 1920Wh
- Ηλιακός ελεγκτής
- Ρυθμιστής φόρτισης MPPT 12V, 30A
- Φωτοβολταϊκό πάνελ
- 2 × μονοκρυσταλλικά φωτοβολταϊκά πάνελ 200W
- Έξοδος DC
- 4 έξοδοι DC11~14V 15A (μέγ.)· 4 έξοδοι DC12V5A (μέγ.)
Προδιαγραφές φωτοβολταϊκού πάνελ
- Μέγιστη ισχύς STC
- 200W *2PCS
- Υλικό
- Υψηλής απόδοσης μονοκρυσταλλικό πυρίτιο, υψηλής αντοχής πλαίσιο κράματος αλουμινίου
- Υλικά πάνελ
- Σούπερ λευκό σκληρυμένο γυαλί
- Ζωή
- 25 έτη
- Μέγιστη ισχύς (Pm)
- 200W
- Απόδοση φωτοηλεκτρικής μετατροπής (%)
- ≥20.4%
- Τάση σε Pmax (Vmp)
- 18V
- Ρεύμα στο Pmax (Imp)
- 10.96A
- Τάση του ηλιακού πάνελ ανοικτού κυκλώματος (V)
- 22.0V
- Ρεύμα βραχυκυκλώματος – ISC (A)
- 11.62A
- Διαστάσεις φωτοβολταϊκού πλαισίου (Μ×Π×Υ)
- 1480*670*30mm
- Βάρος φωτοβολταϊκού πλαισίου (KG)
- 11 Kg*2PCS
- Υλικό πλαισίου και διαστάσεις (mm)
- Ανοδιωμένο κράμα αλουμινίου 1.2mm
- Ενθυλάκωση φωτοβολταϊκού πλαισίου
- Σκληρυμένο γυαλί/EVA/φωτοβολταϊκή κυψέλη/οπίσθιο φύλλο EVA
Προδιαγραφές ηλιακού ελεγκτή
- Μέγιστο ρεύμα φόρτισης
- 30A
- Τάση συστήματος
- 12V/24V αυτόματη ανίχνευση
- Αποσύνδεση χαμηλής τάσης (LVD)
- 10.8~11.8V/21.6~23.6V, SOC1~5(προεπιλογή: 11.2/22.4V)
- Επανασύνδεση μετά από χαμηλή τάση (LVR)
- 11.4~12.8V/22.8~25.6V (προεπιλογή: 12.0/24.0V)
- Προστασία υπερφόρτισης
- 15.8/31.3V
- Μέγιστη τάση στον ακροδέκτη Φ/Β
- 55V@-20℃;50V@25℃
- Μέγιστη ισχύς εισόδου Φ/Β
- 390/780W
- Κατώφλι ημέρας/νύχτας
- 3.0~20.0V (προεπιλογή: 8.0/16.0V)
- Χρόνος καθυστέρησης ημέρας/νύχτας
- 0~30min (προεπιλογή: 0min)
- Εύρος παρακολούθησης MPPT
- (τάση μπαταρίας + 2.0V) ~Voc*0.9 *2
- Ρεύμα εξόδου
- 30A
- Μέγιστη απόδοση παρακολούθησης
- >99.9%
- Μέγιστη απόδοση μετατροπής φόρτισης
- 98.0%
- Διαστάσεις
- 182*187.5*64
- Βάρος
- 1.3kg
- Ιδιοκατανάλωση
- ≤8mA(12V)
Προδιαγραφές μπαταρίας
- Χωρητικότητα μπαταρίας
- Μπαταρία LiFePO4 12.8V/150AH (1920WH)
- Ονομαστική χωρητικότητα
- 150Ah
- Ονομαστική τάση
- 12.8V
- Μέγιστη τάση φόρτισης
- 14.6 ± 0.2V
- Τάση διακοπής εκφόρτισης
- 10 ± 0.2V
- Τυπικό ρεύμα φόρτισης
- 15A
- Τυπικό ρεύμα εκφόρτισης
- 15A
- Μέγιστο συνεχές ρεύμα φόρτισης
- 30A
- Μέγιστο συνεχές ρεύμα εκφόρτισης
- 30A
- Μέγιστο ρεύμα αιχμής εκφόρτισης
- 90A
- Διάρκεια ζωής σε κύκλους
- >2000 κύκλοι
- Βάρος
- ≤ 12kg
- Θερμοκρασία λειτουργίας
- Φόρτιση: 0~55℃· εκφόρτιση: -10~60℃
Πλακέτα προστασίας μπαταρίας
- Τάση εξόδου
- 8.4V–14.6V
- Ρεύμα λειτουργίας
- ≤30A
- Θερμοκρασία λειτουργίας
Εύρος λειτουργίας: -20℃–65℃;
Θερμοκρασία επαναφοράς μετά από υπερθέρμανση: 48℃
- Ιδιοκατανάλωση κατά τη λειτουργία
- ≤50 µA
- Τάση προστασίας υπερφόρτισης
- 3.65V±0.05V
- Τάση επαναφοράς μετά από υπερφόρτιση
- 3.55V±0.10V
- Καθυστέρηση προστασίας υπέρτασης
- 0.5–1.5s
- Ρεύμα προστασίας υπερφόρτισης
- 25–35A
- Καθυστέρηση προστασίας υπερέντασης
- 0.5–1.5s
- Τάση προστασίας υπερεκφόρτισης
- 2.1V±0.100V
- Τάση επαναφοράς μετά από υπερεκφόρτιση
- 2.4V±0.100V
- Καθυστέρηση προστασίας υπερεκφόρτισης
- 0.5–1.5s
- Ρεύμα προστασίας υπερεκφόρτισης
- 75–90A
- Καθυστέρηση προστασίας βραχυκυκλώματος
- 100~600µs
- Ρεύμα βραχυκυκλώματος
- 300A±50A
- Συνθήκη επαναφοράς μετά από βραχυκύκλωμα
- Αποσυνδέστε το φορτίο
Προδιαγραφές εξωτερικού ερμαρίου (IB542)
- Διαστάσεις (μήκος x πλάτος x ύψος)
- 500*400*200mm
- Βάρος (kg)
- 11.5
- Υλικό
- Φύλλο χάλυβα γαλβανισμένο εν θερμώ
- Πάχος
- 1.2mm
- Επίπεδο IP
- IP65
- Χρώμα
- Λευκό+γκρι
- Επεξεργασία επιφάνειας
- Ηλεκτροστατική βαφή
- Πόρτα
- 1
- Ανεμιστήρας
- (Προαιρετικά)
- Αδιάβροχος συνδετήρας
- 4PCS
- Πλάκα στερέωσης κάμερας IP/AP/CPE
- 4PCS
- Κλειδί
- 1PCS
- Συνδέτης γείωσης
- 1PCS
Πλήρες πακέτο
- Διαστάσεις και βάρος
Μπαταρία / ερμάριο / διαστάσεις: 460*250*535MM; 29.5KG
200W φωτοβολταϊκό πάνελ / διαστάσεις: 1520*710*65MM; 11.00KG
βάση φωτοβολταϊκού(SPB300): 600*500*300MM; 13.00KG
- Βάρος (με βάση στήριξης και παρελκόμενα)
- 78KG
- Περιεχόμενο
2 × φωτοβολταϊκό πάνελ
1 × ερμάριο με μπαταρία (συνδέσεις εξόδου DC)
2 × βάση φωτοβολταϊκού
3 × κιτ τοποθέτησης σε ιστό
1* Πακέτο βιδών
1 × οδηγός γρήγορης εγκατάστασης
- Πιστοποιητικά
- CE, MSDS, UN38.3, DGM, πιστοποιητικό θαλάσσιας μεταφοράς
CS400150
Διάσταση
Μετάφραση ετικετών εικόνας
Η αρχική εικόνα διατηρείται· οι αγγλικές ετικέτες της μεταφράζονται στο παρακάτω υπόμνημα.
- 12.8V150Ah LifePO4 Battery
- Μπαταρία LiFePO4 12.8V 150Ah
- MPPT Charge Controller
- Ρυθμιστής φόρτισης MPPT
- Lightning arrester
- Απαγωγός υπερτάσεων
- PV Switch
- Διακόπτης φωτοβολταϊκού
- Batteries Switch
- Διακόπτης μπαταριών
- 2 x 200W Solar Panel
- 2 x φωτοβολταϊκά πάνελ 200W
- DC12V Output
- Έξοδος DC12V
- Voltage stabilizing module
- Μονάδα σταθεροποίησης τάσης
CS400150

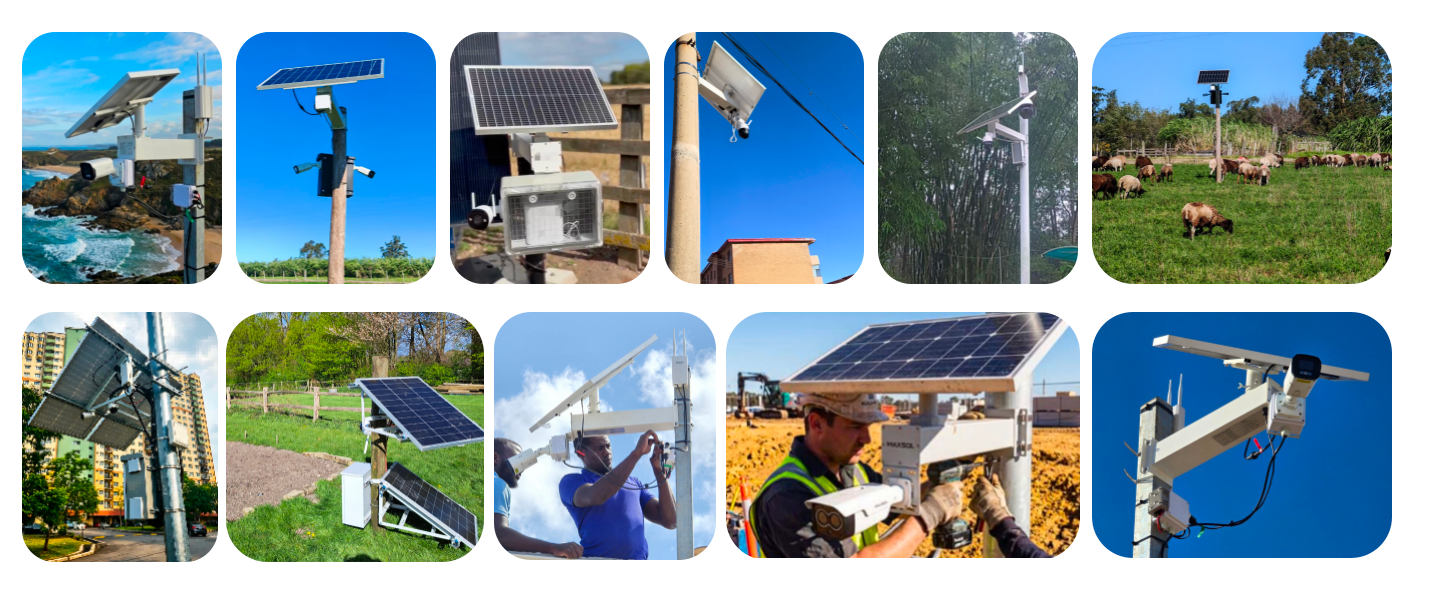

Συνήθεις εφαρμογές
Το σύστημα ηλιακής τροφοδοσίας χρησιμοποιείται ευρέως σε εφαρμογές εξωτερικής επιτήρησης και επικοινωνίας, όπως:
- Συστήματα επιτήρησης CCTV
- Συστήματα ασφάλειας και παρακολούθησης με ηλιακή τροφοδοσία
- Ασύρματοι δρομολογητές 4G/5G και συσκευές επικοινωνίας
- Απομακρυσμένοι σταθμοί παρακολούθησης εκτός δικτύου
- Έργα οδικής και κυκλοφοριακής επιτήρησης
- Συστήματα ασφάλειας εργοταξίων
- Αγροκτήματα, φυτείες και γεωργική παρακολούθηση
- Εφαρμογές βιομηχανικής και περιμετρικής ασφάλειας
- Έργα έξυπνων πόλεων και υποδομών
