Σύστημα ηλιακής τροφοδοσίας CCTV
Σύστημα ηλιακής τροφοδοσίας CCTV
ΜοντέλοCS200100

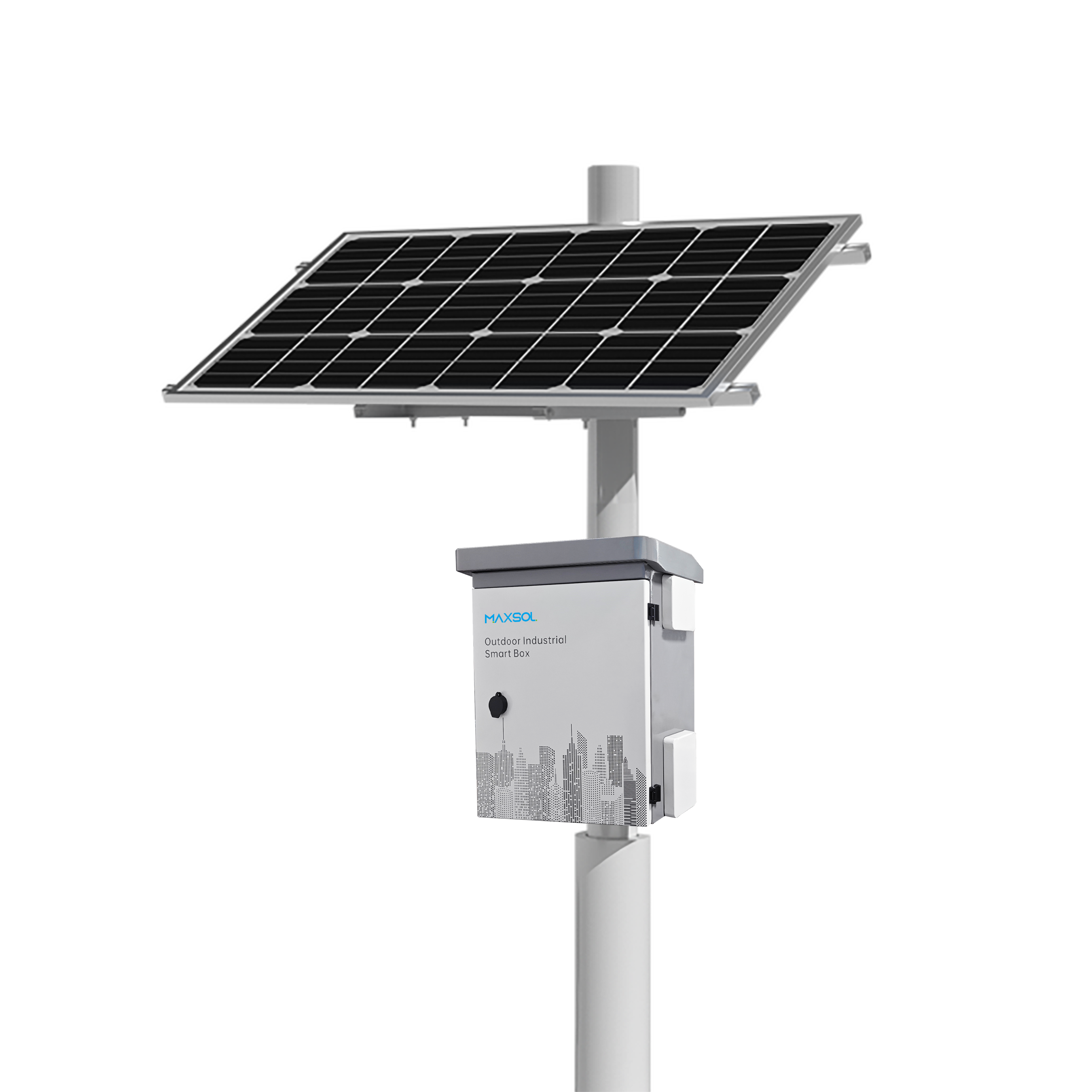

CS200100 | Σύστημα ηλιακής τροφοδοσίας 200W100Ah 1280Wh
Το ηλιακό σύστημα CS200100 ισχύος 200W διαθέτει μπαταρία LiFePO4 100Ah (1280Wh) και ενσωματωμένο εξωτερικό ερμάριο IP65, παρέχοντας αξιόπιστη και σταθερή αυτόνομη τροφοδοσία για εξωτερική επιτήρηση και απομακρυσμένη παρακολούθηση.
Το ανθεκτικό στις καιρικές συνθήκες ερμάριο στεγάζει τον ηλιακό ελεγκτή φόρτισης MPPT και το σύστημα μπαταρίας LiFePO4, εξασφαλίζοντας ασφαλή λειτουργία και αποδοτική ηλιακή φόρτιση.
Χαρακτηριστικά
- Λύση ηλιακής τροφοδοσίας CCTV 200W/100Ah 1280Wh
- Φωτοβολταϊκό πάνελ: 200W Μονοκρυσταλλικό πυρίτιο
- Μπαταρία: 100Ah 12.8V LiFePO4 μπαταρία, 1280Wh
- 20A MPPT ελεγκτής
- DC έξοδος: 4 × DC11–14V 15A (max); 4 × DC12V 5A (max)
- IP65 ερμάριο, 500 × 400 × 200 mm
CS200100
Προδιαγραφές
CS200100 (100Ah12.8V 1280Wh)
Μοντέλο
- Μοντέλο
- CS200100 (100Ah12.8V 1280Wh)
Ηλιακό σύστημα
- Μπαταρίες
- Μπαταρίες LiFePO4 κατηγορίας A, 100Ah12.8V 1280Wh
- Ηλιακός ελεγκτής
- 20A MPPT 12V ελεγκτής
- Φωτοβολταϊκό πάνελ
- 1 τεμάχιο* Μονοκρυσταλλικό ηλιακό πάνελ 200W
- Έξοδος DC
- 4 έξοδοι DC11~14V 15A (μέγ.)· 4 έξοδοι DC12V5A (μέγ.)
Προδιαγραφές φωτοβολταϊκού πάνελ
- Μέγιστη ισχύς STC
- 200W (ένα τεμάχιο)
- Υλικό
- Υψηλής απόδοσης μονοκρυσταλλικό πυρίτιο, υψηλής αντοχής πλαίσιο κράματος αλουμινίου
- Υλικά πάνελ
- Σούπερ λευκό σκληρυμένο γυαλί
- Ζωή
- 25 έτη
- Μέγιστη ισχύς (Pm)
- 200W
- Απόδοση φωτοηλεκτρικής μετατροπής (%)
- ≥20.4%
- Τάση σε Pmax (Vmp)
- 18V
- Ρεύμα στο Pmax (Imp)
- 10.96A
- Τάση ανοικτού κυκλώματος – VOC (V)
- 22.0V
- Ρεύμα βραχυκυκλώματος – ISC (A)
- 11.62A
- Διαστάσεις φωτοβολταϊκού πλαισίου (Μ×Π×Υ)
- 1480*670*30mm
- Βάρος φωτοβολταϊκού πλαισίου (KG)
- 11 Kg
- Υλικό πλαισίου και διαστάσεις (mm)
- Ανοδιωμένο κράμα αλουμινίου 1.2mm
- Ενθυλάκωση φωτοβολταϊκού πλαισίου
- Σκληρυμένο γυαλί/EVA/φωτοβολταϊκή κυψέλη/οπίσθιο φύλλο EVA
Προδιαγραφές ηλιακού ελεγκτή
- Μέγιστο ρεύμα φόρτισης
- 20A
- Τάση συστήματος
- 12V/24V αυτόματη ανίχνευση
- Αποσύνδεση χαμηλής τάσης (LVD)
- 10.8~11.8V/21.6~23.6V, SOC1~5(προεπιλογή: 11.2/22.4V)
- Επανασύνδεση μετά από χαμηλή τάση (LVR)
- 11.4~12.8V/22.8~25.6V (προεπιλογή: 12.0/24.0V)
- Προστασία υπερφόρτισης
- 15.8/31.3V
- Μέγιστη τάση στον ακροδέκτη Φ/Β
- 55V@-20℃;50V@25℃
- Μέγιστη ισχύς εισόδου Φ/Β
- 260/520W
- Κατώφλι ημέρας/νύχτας
- 3.0~20.0V (προεπιλογή: 8.0/16.0V)
- Χρόνος καθυστέρησης ημέρας/νύχτας
- 0~30min (προεπιλογή: 0min)
- Εύρος παρακολούθησης MPPT
- (τάση μπαταρίας + 2.0V) ~Voc*0.9 *2
- Ρεύμα εξόδου
- 20A
- Μέγιστη απόδοση παρακολούθησης
- >99.9%
- Μέγιστη απόδοση μετατροπής φόρτισης
- 98.0%
- Διαστάσεις
- 182*187.5*58
- Βάρος
- 1kg
- Ιδιοκατανάλωση
- ≤8mA(12V)
Προδιαγραφές μπαταρίας
- Χωρητικότητα μπαταρίας
- Μπαταρία LiFePO4 12.8V/100AH (1280WH)
- Ονομαστική χωρητικότητα
- 100Ah
- Ονομαστική τάση
- 12.8V
- Μέγιστη τάση φόρτισης
- 14.6 ± 0.2V
- Τάση διακοπής εκφόρτισης
- 10 ± 0.2V
- Τυπικό ρεύμα φόρτισης
- 10A
- Τυπικό ρεύμα εκφόρτισης
- 10A
- Μέγιστο συνεχές ρεύμα φόρτισης
- 20A
- Μέγιστο συνεχές ρεύμα εκφόρτισης
- 20A
- Μέγιστο ρεύμα αιχμής εκφόρτισης
- 60A
- Διάρκεια ζωής σε κύκλους
- >2000 κύκλοι
- Βάρος
- ≤ 9.125kg
- Θερμοκρασία λειτουργίας
- Φόρτιση: 0~55℃· εκφόρτιση: -10~60℃
Πλακέτα προστασίας μπαταρίας
- Τάση εξόδου
- 8.4V–14.6V
- Ρεύμα λειτουργίας
- ≤20A
- Θερμοκρασία λειτουργίας
Εύρος λειτουργίας: -20℃–65℃;
Θερμοκρασία επαναφοράς μετά από υπερθέρμανση: 48℃
- Ιδιοκατανάλωση κατά τη λειτουργία
- ≤50 µA
- Τάση προστασίας υπερφόρτισης
- 3.65V±0.05V
- Τάση επαναφοράς μετά από υπερφόρτιση
- 3.55V±0.10V
- Καθυστέρηση προστασίας υπέρτασης
- 0.5–1.5s
- Ρεύμα προστασίας υπερφόρτισης
- 25–35A
- Καθυστέρηση προστασίας υπερέντασης
- 0.5–1.5s
- Τάση προστασίας υπερεκφόρτισης
- 2.1V±0.100V
- Τάση επαναφοράς μετά από υπερεκφόρτιση
- 2.4V±0.100V
- Καθυστέρηση προστασίας υπερεκφόρτισης
- 0.5–1.5s
- Ρεύμα προστασίας υπερεκφόρτισης
- 45–60A
- Καθυστέρηση προστασίας βραχυκυκλώματος
- 100~600µs
- Ρεύμα βραχυκυκλώματος
- 200A±50A
- Συνθήκη επαναφοράς μετά από βραχυκύκλωμα
- Αποσυνδέστε το φορτίο
Προδιαγραφές εξωτερικού ερμαρίου (IB542)
- Διαστάσεις (μήκος x πλάτος x ύψος)
- 500*400*200mm
- Βάρος (kg)
- 11.5
- Υλικό
- Φύλλο χάλυβα γαλβανισμένο εν θερμώ
- Πάχος
- 1.2mm
- Επίπεδο IP
- IP65
- Χρώμα
- Λευκό+γκρι
- Επεξεργασία επιφάνειας
- Ηλεκτροστατική βαφή
- Πόρτα
- 1
- Ανεμιστήρας
- (Προαιρετικά)
- Αδιάβροχος συνδετήρας
- 4PCS
- Πλάκα στερέωσης κάμερας IP/AP/CPE
- 4PCS
- Κλειδί
- 1PCS
- Συνδέτης γείωσης
- 1PCS
Πλήρες πακέτο
- Διαστάσεις και βάρος
Μπαταρία / ερμάριο / διαστάσεις: 460*250*535MM; 25.00KG
φωτοβολταϊκό πάνελ / διαστάσεις: 1520*710*65MM; 11.00KG
βάση φωτοβολταϊκού(SPB300): 600*500*300MM; 13.00KG
- Βάρος (με βάση στήριξης και παρελκόμενα)
- 49KG
- Περιεχόμενο
1* Ηλιακός πίνακας
1 × ερμάριο με μπαταρία (συνδέσεις εξόδου DC)
1 × βάση φωτοβολταϊκού
3 × κιτ τοποθέτησης σε ιστό
1* Πακέτο βιδών
1 × οδηγός γρήγορης εγκατάστασης
- Πιστοποιητικά
- CE, MSDS, UN38.3, DGM, πιστοποιητικό θαλάσσιας μεταφοράς
CS200100
Διάσταση
Μετάφραση ετικετών εικόνας
Η αρχική εικόνα διατηρείται· οι αγγλικές ετικέτες της μεταφράζονται στο παρακάτω υπόμνημα.
- 12.8V100Ah LifePO4 Battery
- Μπαταρία LiFePO4 12.8V 100Ah
- MPPT Charge Controller
- Ρυθμιστής φόρτισης MPPT
- Lightning arrester
- Απαγωγός υπερτάσεων
- PV Switch
- Διακόπτης φωτοβολταϊκού
- Batteries Switch
- Διακόπτης μπαταριών
- 1x 200W Solar Panel
- 1x φωτοβολταϊκό πάνελ 200W
- DC12V Output
- Έξοδος DC12V
- Voltage stabilizing module
- Μονάδα σταθεροποίησης τάσης
CS200100

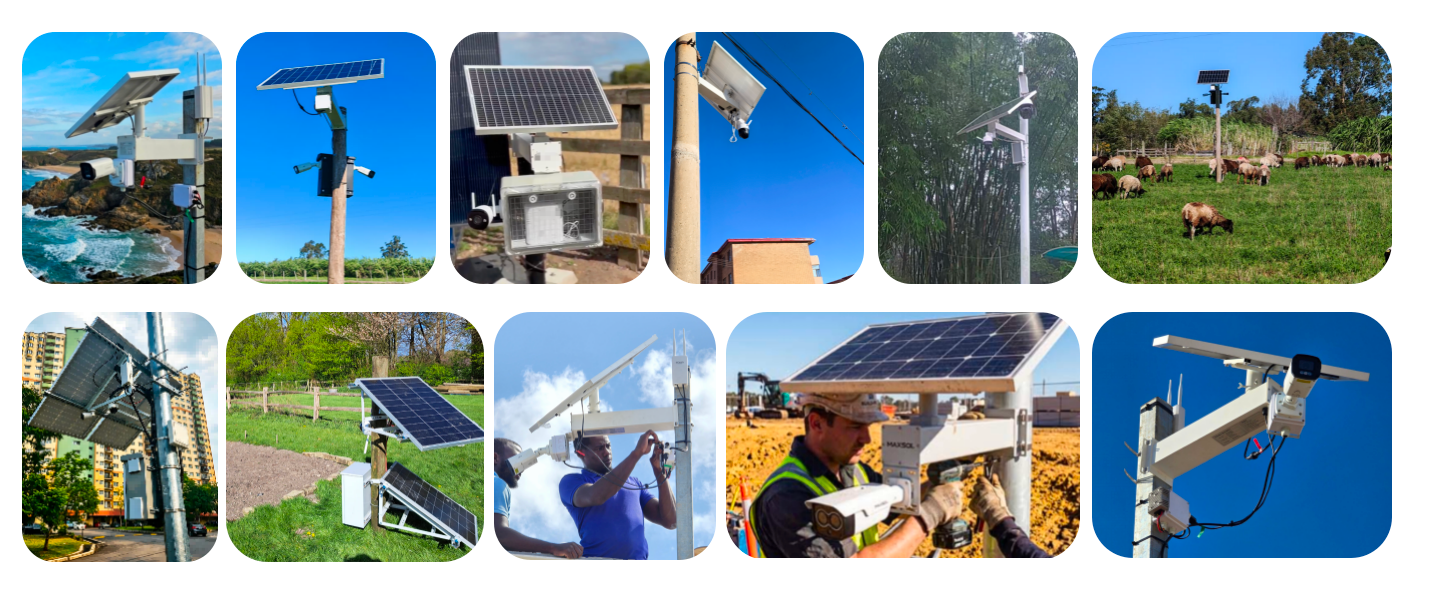

Συνήθεις εφαρμογές
Το σύστημα ηλιακής τροφοδοσίας χρησιμοποιείται ευρέως σε εφαρμογές εξωτερικής επιτήρησης και επικοινωνίας, όπως:
- Συστήματα επιτήρησης CCTV
- Συστήματα ασφάλειας και παρακολούθησης με ηλιακή τροφοδοσία
- Ασύρματοι δρομολογητές 4G/5G και συσκευές επικοινωνίας
- Απομακρυσμένοι σταθμοί παρακολούθησης εκτός δικτύου
- Έργα οδικής και κυκλοφοριακής επιτήρησης
- Συστήματα ασφάλειας εργοταξίων
- Αγροκτήματα, φυτείες και γεωργική παρακολούθηση
- Εφαρμογές βιομηχανικής και περιμετρικής ασφάλειας
- Έργα έξυπνων πόλεων και υποδομών
